[ ETT product : ผลิตภัณฑ์ของ อิทีที ] |
CP
-JR08GP32
V2.0

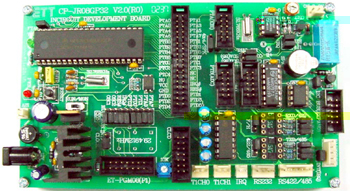

. . . CP-JR08GP32 V2.0 . . . ราคา 1,480.- |
บอร์ดควบคุมใหม่ในตระกูล
MC68HC908
ของบริษัท
MOTOROLA
เบอร์ MC68HC908GP32
บอร์ด CP-JR08GP32
นั้นถูกพัฒนาขึ้นมาเสริมในชุด
CPU ของ MOTOROLA
ในตระกูล 68HC908
หรือ 08 จากรุ่นแรก CP-JR08JL3
V1.0 และ CP-JR08JL3
V2.0 ...
โดยชุดใหม่นี้จะออกมา 3 รุ่น
คือ CP-JR08GP32 V1.0,
CP-JR08GP32 V1 EXP และ CP-JR08GP32 V2.0
โดยยังสามารถใช้ร่วมกับชุด ET-PGM08
ในการพัฒนาระบบได้เช่นเดิม ...
ตัวบอร์ดเลือกใช้ CPU ในตระกูล
68HC908(08) เบอร์ MC68HC908GP32 เป็น
CPU ประจำบอร์ดซึ่ง CPU
ตัวนี้จะเป็นแบบ DIP 40 PIN มี
FUNCTION ต่างๆครบถ้วนในตัว
CPU เช่น ADC/TIMER/COUNTER/PWM
และ PORT I/O ต่างๆ
และการใช้งาน INCIRCUIT DOWNLOAD ...
CP-JR08GP32
... จะแบ่งออกเป็น 3 รุ่น
ให้ผู้ใช้ได้เลือกใช้งานได้ตามความเหมาะสม
...
CP-JR08GP32 V1.0 ... เป็นบอร์ดไมโครคอนโทรลเลอร์ซึ่งออกแบบวงจรเฉพาะส่วนพื้นฐานที่จำเป็น เช่น แหล่งจ่ายไฟ, วงจรกำเนิดความถี่สัญญาณนาฬิกา, วงจรสำหรับ DOWNLOAD ... เหมาะสำหรับผู้ใช้งานที่ต้องการนำบอร์ดไปใช้พัฒนางานเอง โดยการสร้าง I/O ต่างๆ ขึ้นเองจากพื้นที่ของส่วน PCB เอนกประสงค์ ...
CP-JR08GP32
V1.0 EXP ...
จะมีลักษณะเดียวกันกับบอร์ด CP-JR08GP32
V1.0
แต่จะมีเพิ่มในส่วนของ PROJECT
BOARD สำหรับให้ผู้ใช้งานต่อทดลองวงจร
I/O ต่างๆ
ขึ้นมาเอง
เหมาะสำหรับผู้ที่ต้องการศึกษาเรียนรู้ศึกษาการทำงานของตัว
CPU ...
CP-JR08GP32 V2.0 ... เป็นบอร์ดที่มีการออกแบบวงจรสำหรับเชื่อมต่อกับอุปกรณ์ I/O ภายนอกอื่นๆ ให้ใช้งาน เช่น RTC, I/O PORT, RS422/485 ฯลฯ ... ซึ่งบอร์ดรุ่นนี้จะเหมาะสำหรับผู้ที่ต้องการนำบอร์ดไปใช้งาน ...
ใช้
CPU ของ MOTOROLA เบอร์
MC68HC908GP32
RUN
ความถี่ใช้งานสามารถโปรแกรมได้ตั้งแต่
0 - 32 MHz จาก SOFTWARE
หน่วยความจำโปรแกรมใช้งานแบบ
32 KBYTE, 512 BYTE RAM, 3V - 5V OPERATION (CPU) ON BOARD เป็นระบบ
5V
8
CHANNEL A/D 8 BIT, 30 I/O ใช้งาน, HIGH
CURREN 10mA SINK / SOURCE
2
CHANNEL 16 BIT TIMER / INPUT CAPTURE / PWN
34
PIN I/O ET BUS, 14 PIN ET-PGM08
ใช้พัฒนาระบบ
4
PIN RS232 (MAX232 ON BOARD), RS422/485 (75176 OPTION)
PCF
8574 INPUT, OUT PUT PORT แบบ I2C (OPTION)
10
PIN ET PORT, 10 PIN I2C INPUT, 10 PIN I2C BUS, 10 PIN ADC/IO, ขั้วต่อ
MAGNETIC CARD ของ ETT ใช้ต่อกับเครื่องอ่าน
MAGNETIC CARD
RTC
PCF8583 ติดต่อกับ CPU แบบ
I2C พร้อมมี RAM ภายใน
240 BYTE (OPTION)
24XX
EEPROM ขนาด 4K - 64K BYTE (OPTION)
RELAY
2 CONTRAC 1 ตัว COIL 5V (OPTION), ลำโพงเล็ก
MINISPEAKER ON BOARD
7805
POWER SUPPLY ON BOARD
14
PIN LCD PORT ใช้กับ LCD แบบ
CHARACTER TYPE
การพัฒนาระบบ
... ใช้คู่กับชุด ET-PGM08
สามารถทำการพัฒนาในแบบ IN -
CIRCUIT SIMULATOR หรือ IN - CIRCUIT DEBUGGER และ
IN - CIRCUIT PROGRAMMER ... โดยสามารถดูการทำงานค่ารีจีสเตอร์
หรือหน่วยความจำหรืออุปกรณ์
I/O ต่างๆ, ตั้ง
BREAK, SINGLE STEP ฯลฯ ...
| ชุดอุปกรณ์สนับสนุน ... ใน CPU 68HC908 ..จาก อีทีที. | |
| 1. คู่มือสถาปัตยกรรมไมโครคอนโทรลเลอร์ 68HC908 ( เป็นคู่มือภาษาไทยอธิบายในเรื่องของคำสั่งต่างๆ ของ CPU ) |
90.- |
| 2. คู่มือสถาปัตยกรรมฮาร์ดแวร์ไมโครคอนโทรลเลอร์ 68HC908 ( เป็นคู่มือภาษาไทยในเรื่องฮาร์ดแวร์ของ CPU ) | 140.- |
| 3. CP-JR08JL3 V1(บอร์ดใช้งานใน CPU 68HC908JL3 ขนาด 28 PIN ใช้งานพัฒนาระบบคู่กับ ET-PGM08 และ EM-08JL08) | 690.- |
| 4. CP-JR08JL3 V2(บอร์ดใช้งานพร้อม I/O ใช้ CPU 68HC908JL3 ใช้งานพัฒนาระบบคู่กับ ET-PGM08 และ EM-08JL08) | 820.- |
| 5. ET - PGM08 (ชุดใช้ในการพัฒนาบอร์ด CPU ตระกูล 68HC908 ของทาง อีทีที แบบ IN-CIRCUIT DEBUGGER) | 1,690.- |
| 6. EM - 08JL3 (ชุดใช้คู่กับ ET - PGM08 ใช้กับ CPU 68HC908JL3) | 990.- |
| 7. ET - ADAPTER 68HC908 JL3 ( ชุดใช้คู่กับ ET - PGM08 ใช้ COPY CPU 68HC908JL3 ) | 420.- |
| 8. ET - ADAPTER 68HC908 JK1, JK3 ( ชุดใช้คู่กับ ET - PGM08 ใช้ COPY CPU 68HC908JK1, JK3 ) | 370.- |
| 9. ET - ADAPTER 68HC908PG32 ( ชุดใช้คู่กับ ET - PGM08 ใช้ COPY CPU 68HC908GP32 ) | 590.- |
|
