    ET-TFT43-EVE (P-ET-A-00504) [ 1,990.- ยังไม่รวม Vat]

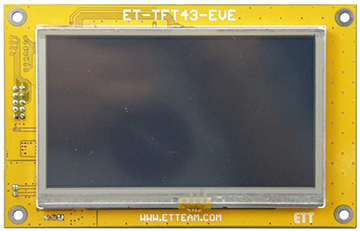

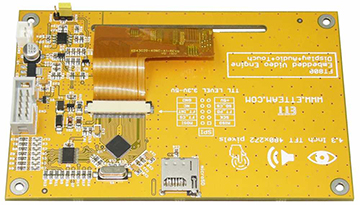

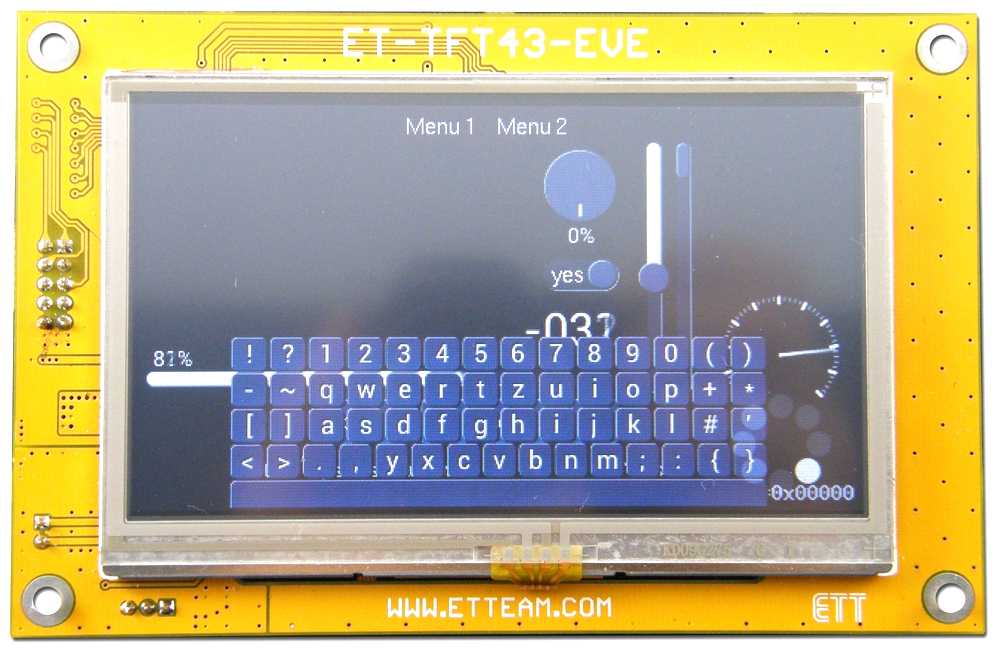

            ET-TFT43-EVE เป็นบอร์ด TFT LCD ขนาด 4.3 นิ้ว ทำงานร่วม กับ CHIP FT800 ทำให้การใช้งาน TFT LCD
                นั้นเป็นเรื่องง่ายๆ ไม่ยุ่งยากอีกต่อไปแล้ว ต่อใช้งานแบบ SPI รองรับ I/O ทั้ง 3.3V และ 5V ในการ INTERFACE
                สามารถใช้งานได้ทั้ง MCU 3.3V และ 5V แต่ไฟเลี้ยงบอร์ดต้อง 5V เท่านั้น FT800 เป็น IC ตัวกลางในการควบคุม
                การทำงาน ระหว่างผู้ใช้งานกับตัว TFT LCD โดยรวมการทำงานของ DISPLAY LCD, AUDIO และส่วน TOUCH
                ไว้ในตัว CHIP ของ FT800 พร้อมทั้งมีฟังก์ชั่นทางด้าน GRAPHIC CONTROLLER ต่างๆ ที่ผู้ใช้งานไม่ต้องเขียนขึ้นเอง

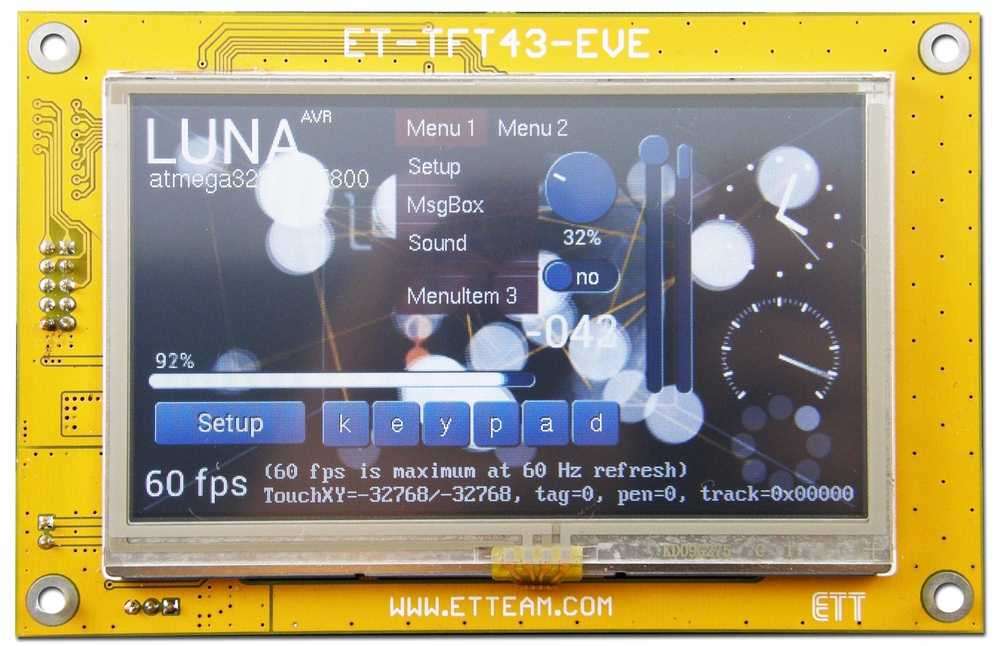

                          ดู DEMO ET-TFT43-EVE #1





       คุณสมบัติของบอร์ด ET-TFT43-EVE

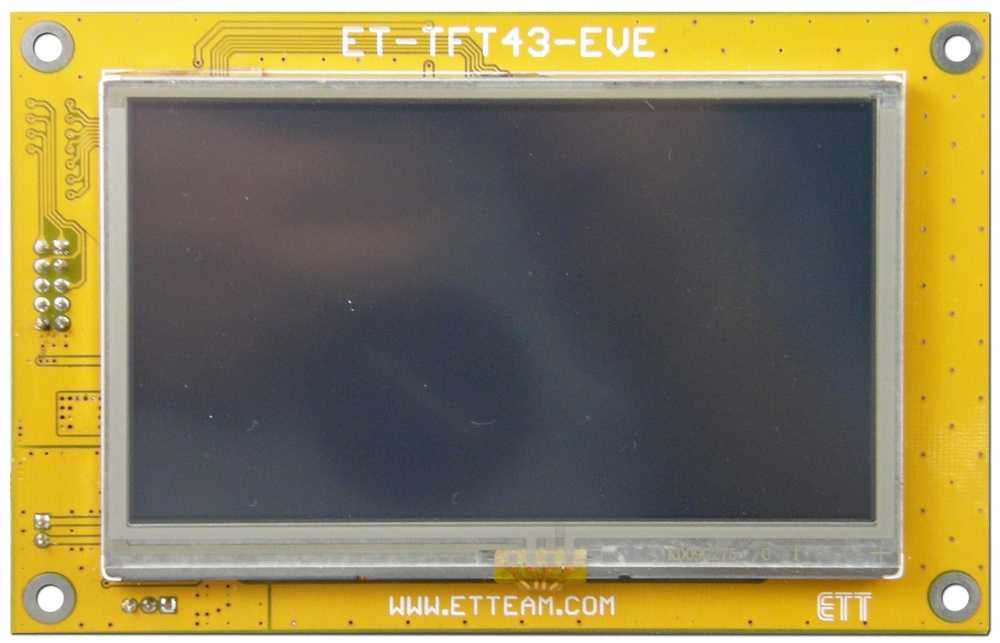

               • ส่วนแสดงผล TFT LCD ขนาด 4.3 นิ้ว แบบ WQVGA + TOUCH SCREEN แบบ RESISTIVE TOUCH,
                DISPLAY SIZE W x H x D = 105.60 x 67.3 x 4.0 mm., ความละเอียดจอ 480 x 272 PIXEL,
               แสดงสีได้ 262K COLOR, 18 BIT COLOR INTERFACE, LED BACKLIGHT

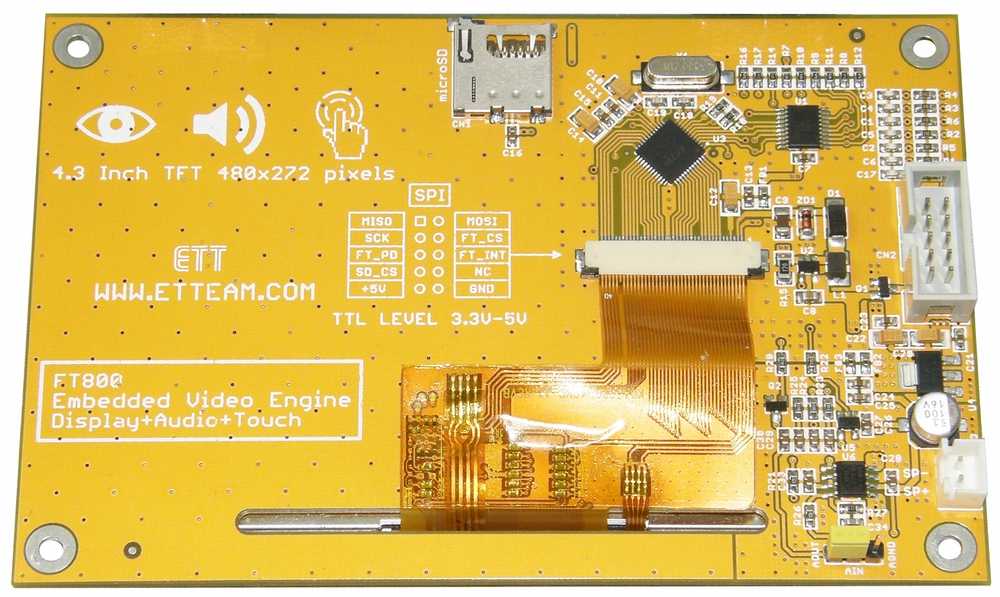

               • ใช้ SINGLE CHIP ในการควบคุม LCD เบอร์ FT800 ซึ่งได้รวบรวมเอา FUNCTION ในการทำงานด้าน GRAPHIC
               CONTROL, AUDIO PROCESSING และ RESISTIVE TOUCH CONTROLLER ไว้ในตัว CHIP ตัวเดียว ทำให้
               การสั่งงานต่างๆ ใช้เพียง COMMANDS ต่างๆ ที่มีให้แล้วในการทำงาน
               • รองรับการเล่นของเสียงได้จาก 2 AUDIO SOURCE
                             • จาก SOUND SYNTHESIZER คือ SOUND EFFECT ต่างๆ ที่มีไว้แล้วในตัวของ FT800 มีให้เลือก 58 เสียง
                             เช่น เสียง BELL
                             • จาก AUDIO PLAYBACK คือการเล่น AUDIO FILE แบบ MONO ในรูปแบบ 8-BIT PCM, 8-BIT ULAW
                             หรือ 4-BIT IMA-ADPCM โดย FILE จะต้องส่งจาก MCU มาเก็บไว้ใน MEMORY RAM ของ FT800 ก่อน
               • สามารถ CONTROL ปรับความดังของเสียงได้ โดยโปรแกรมผ่าน REGISTER
               • สามารถปรับความสว่างของ LED BACKLIGHT ได้ โดยโปรแกรมผ่าน REGISTER

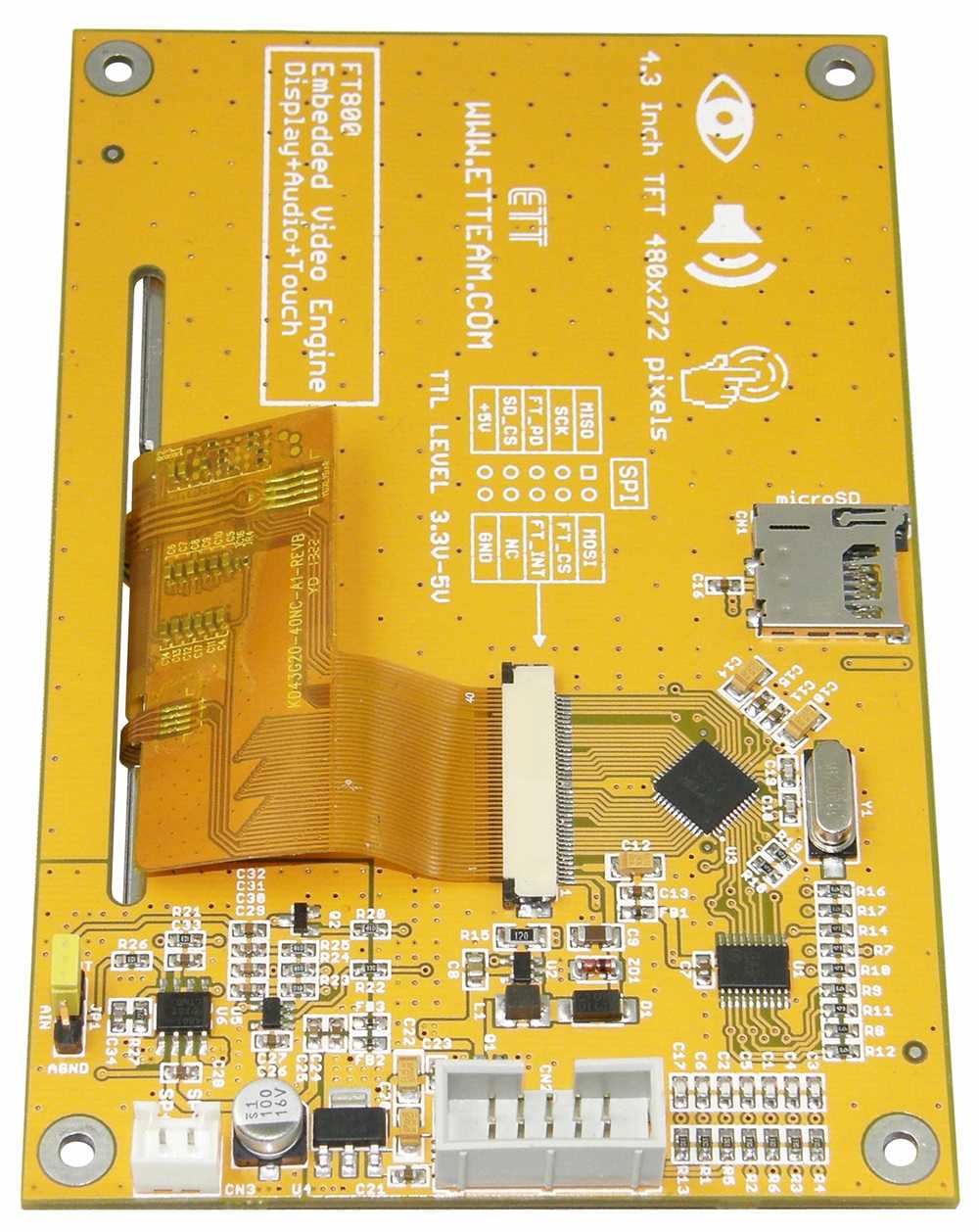

               • การต่อ INTERFACE กับ MCU ภายนอกได้ในแบบ SPI ( 4 เส้น ) รองรับได้ทั้ง TTL แบบ 3.3V และ 5V
                ความเร็ว CLOCK สูงสุด 30MHz

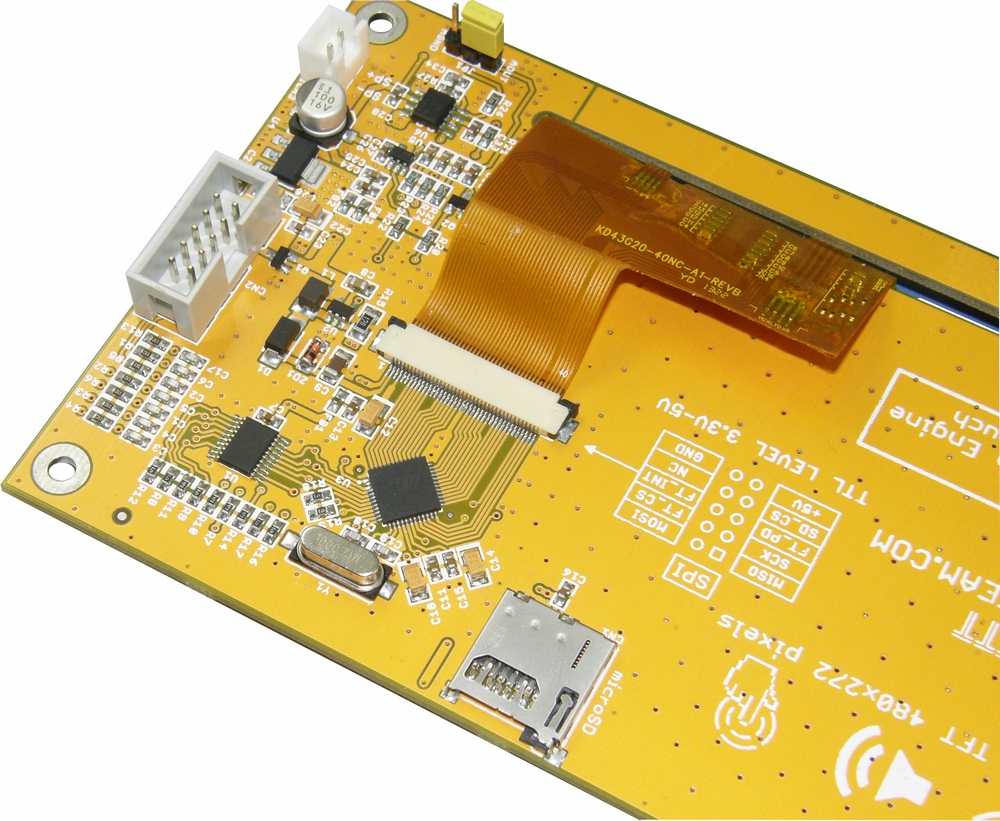

               • มี SOCKET สำหรับใส่ MICRO SD CARD เพื่อใช้กับ FILE ต่างๆ โดยใช้ MCU ภายนอกในการ CONTROL

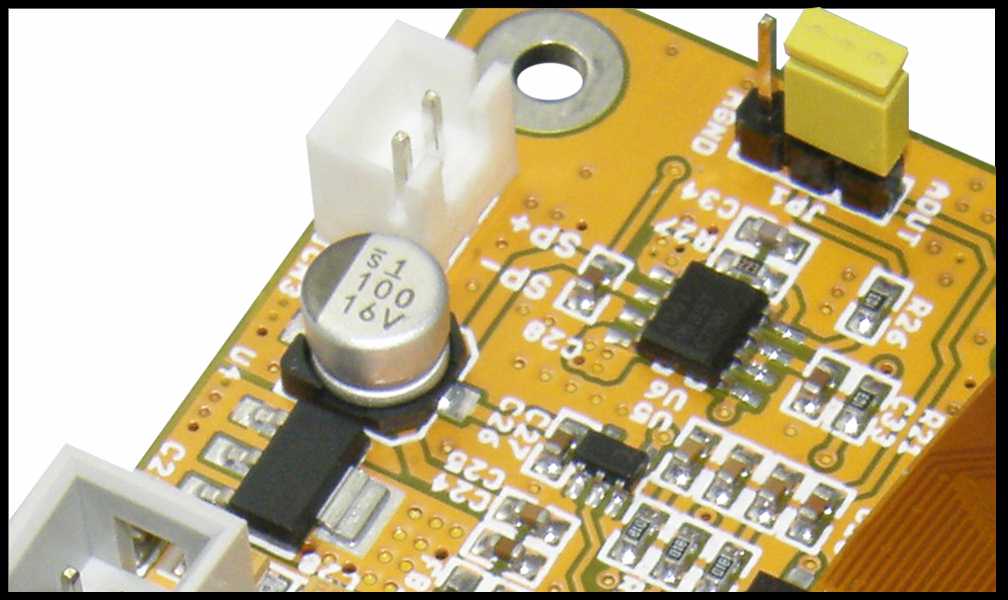

               • POWER AMP 1W ON BOARD พร้อมขั้วต่อลำโพง 2 PIN ( 2.50 mm. ) (ใช้กับลำโพงขนาด 8 OHM เป็น OPTION ซื้อแยก ET-SP TYPE B (P -E T - A - 0 0 5 0 5) ราคา 28.- (ยังไม่รวม VAT)

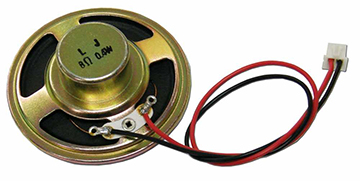

                             • ชุดลำโพงขนาด 8 OHM
                             • ต่อใช้งานกับขั้วต่อลำโพง 2 PIN ของ ET-TFT43-EVE
               • ขั้วต่อใช้งานกับบอร์ด ET-TFT43 EVE เป็นขั้วต่อ 10PIN HEADER ETT และใช้ไฟ POWER SUPPLY +5VDC
               จากขั้วต่อ 10PIN ET นี้
               • ขนาดบอร์ด 8.40 x 13.00 cm.
               • ชุด ET-TFT43-EVE ... ประกอบด้วย
                             • ตัวบอร์ด
                             • CD-ROM คู่มือใช้งาน และตัวอย่างโปรแกรมต่อใช้งาน

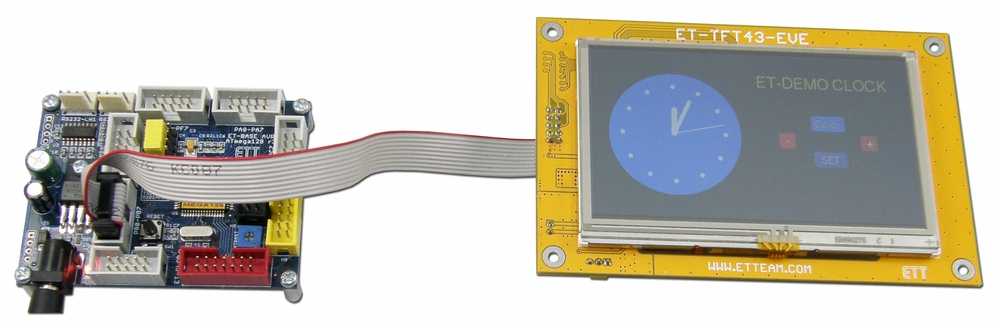

               • ตัวอย่างการต่อใช้งานกับบอร์ดไมโครคอนโทรลเลอร์
