INTERFACE > ET-RS232/1-WIRE (P-ET-A-00512) ....(ขั้นตอนการสั่งซื้อ)

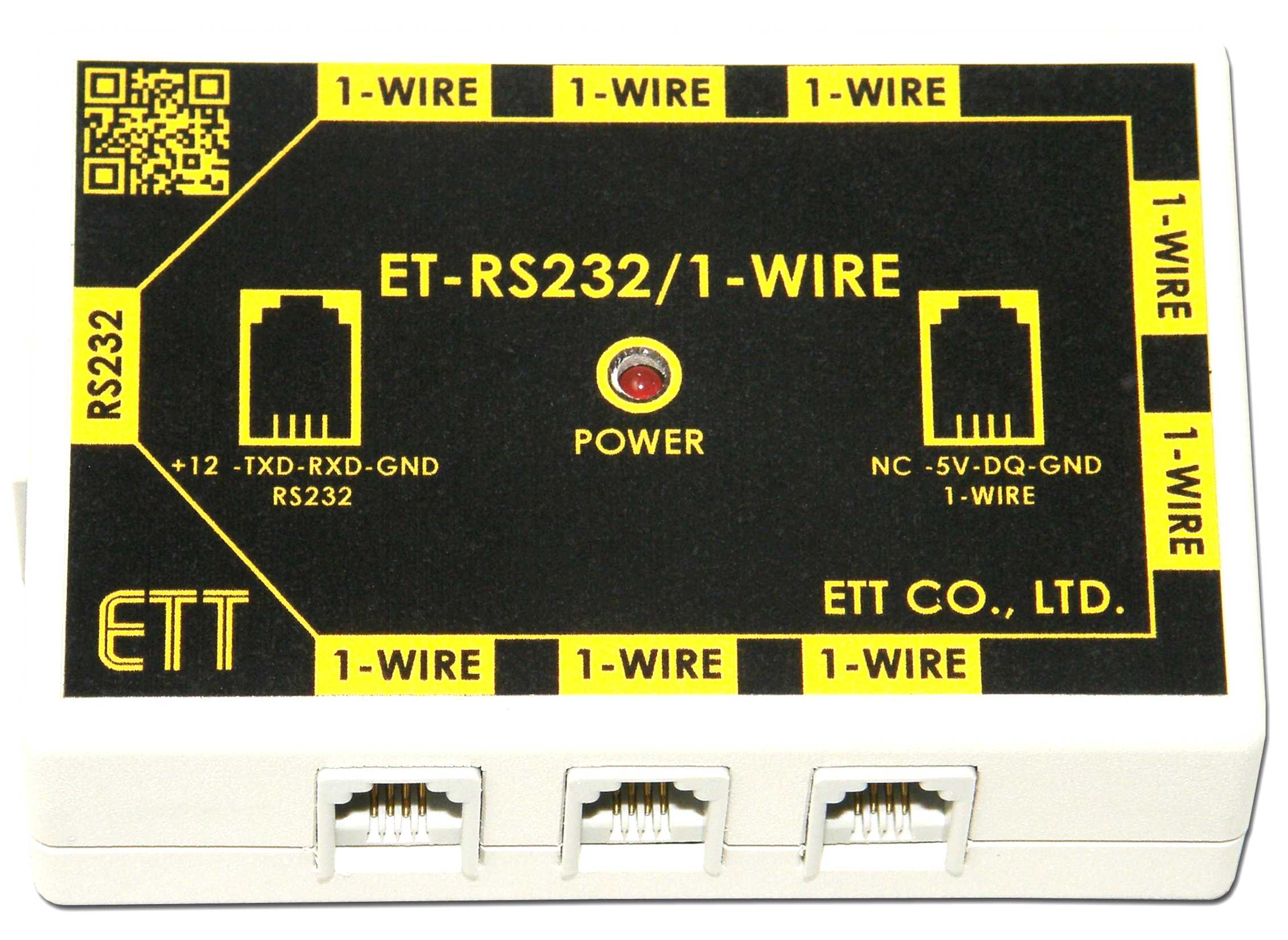

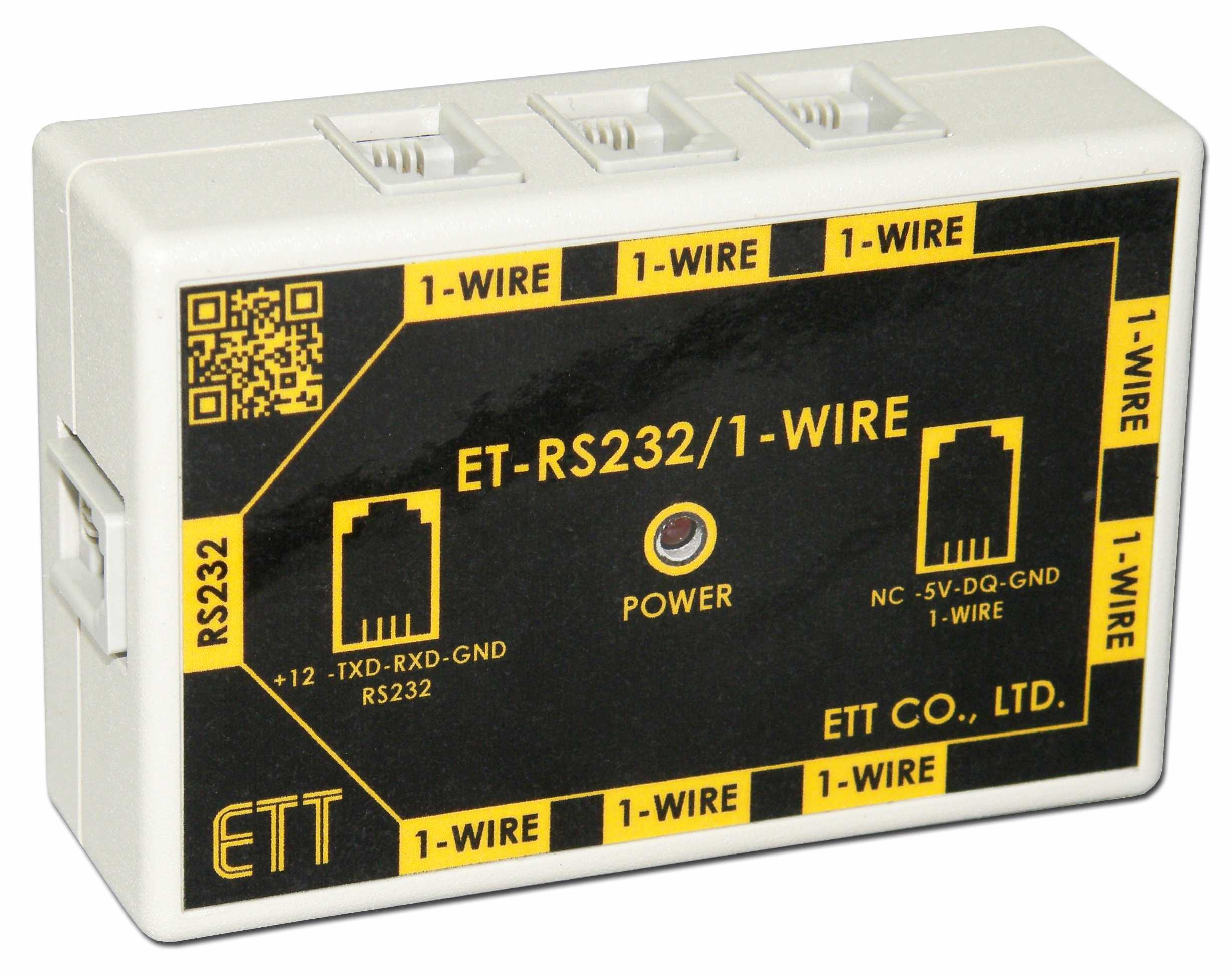

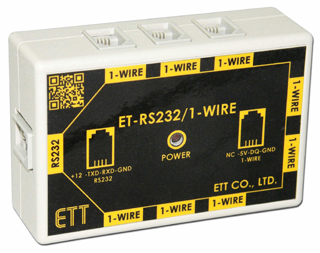

ET-RS232/1-WIRE (P-ET-A-00512) [ 790.- ยังไม่รวม Vat]

เป็นชุดเชื่อมต่อกับอุปกรณ์ประเภท 1-WIRE ตามมารตฐาน และข้อกำหนดของ DALLAS หรือคือ

MAXIM INTEGRATED ลดปัญหาในการอ่านเขียนอุปกรณ์ประเภท 1-WIRE ที่ต้องใช้ค่าความแม่นยำของ

ช่วงเวลาเป็นอย่างมาก โดยในชุดนี้เลือกใช้ตัวไอซี เบอร์ DS2480B โดยเป็นชิพที่ถูกออกแบบในการเชื่อมต่อ

กับอุปกรณ์ 1-WIRE โดยเฉพาะ จาก 1-WIRE ให้สามารถต่อทาง PORT RS232 ซึ่งจะง่าย และสะดวกเป็นอย่างมาก

ในการต่อ ใช้งานกับอุปกรณ์ 1-WIRE 2 รูปแบบในการใช้งาน

1. ต่อกับชุด ET-REMOTE LAN บอร์ดของทาง อีทีที ที่ต่อกับระบบ LAN โดยมีขั้วต่อ RJ9

บนบอร์ด ET-REMOTE LAN ให้ พร้อมสามารถต่อกับชุด ET-RS232/1-WIRE ได้โดยตรง

พร้อมชุดคำสั่งสำเร็จรูป เขียน อ่าน ที่มีอยู่ในชุด ET-REMOTE LAN

2. ต่อกับอุปกรณ์ RS232 ทั่วไป โดยเฉพาะในการต่อกับ PORT RS232 ที่อยู่บนเครื่องคอมพิวเตอร์

พีซี บน OS WINDOWS 7/8 (แบบ 32 BIT เท่านั้น) จะมีตัวโปรแกรมสำเร็จที่ทาง

MAXIM INTEGRATED ทำขึ้นไว้ให้ใช้งาน ซึ่งมีความสามารถ อ่าน, เขียน, ทำกราฟ, เก็บข้อมูลต่างๆ ได้

คุณสมบัติ ET-RS232/1-WIRE

[ ] ใช้ชิพ DS2480B SERIAL PORT TO 1-WIRE DRIVER

[ ] ต่อใช้งานทาง PORT RS232 แบบ NULL MODEM (RXD, TXD GND)

[ ] รองรับ BAUDRATE ใช้งาน 9600-115200 bps

[ ] รองรับการต่อกับอุปกรณ์ iBUTTON และ 1-WIRE

[ ] มีช่องต่อใช้งานเป็น RJ9 ต่อกับอุปกรณ์ 1-WIRE จำนวน 8 ช่อง

[ ] ขั้วต่อ PORT RS232 ทางขั้วต่อ RJ9

[ ] ขนาดตัวกล่องพลาสติกบรรจุชุด ET-RS232/1-WIRE ขนาด 7.5 x 2.5 x 5 cm.

[ ] ใช้ POWER SUPPLY DC 7-12VDC ในกรณีใช้งานกับ ET-REMOTE LAN ไม่ต้องใช้ POWER SUPPLY ภายนอก สามารถใช้ไฟจากชุด ET-REMOTE LAN ส่วนในกรณีใช้กับเครื่องคอมพิวเตอร์ พีซี หรืออุปกรณ์อื่นๆ แนะนำให้ใช้กับชุด POWER SUPPLY รุ่น ET-SWITCHING ADAPTER 12V 1A TYPE J (A-AP-A-00098) ราคา * 210.

[ ] ชุด ET-RS232/1-WIRE ประกอบด้วย ...

1. ตัวกล่องพร้อมวงจร ET-RS232/1-WIRE

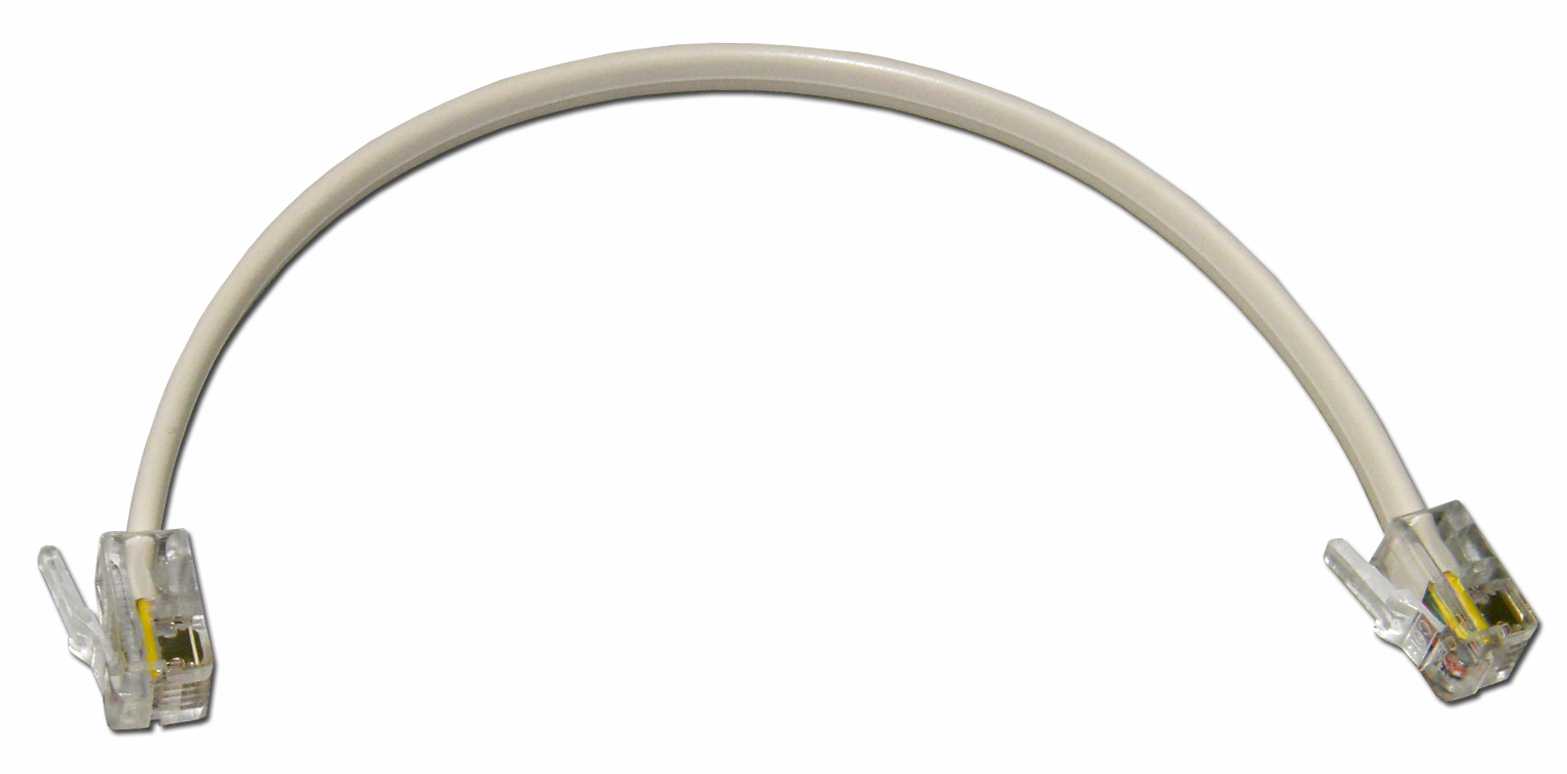

2. CABLE RJ9-RJ9-15CM

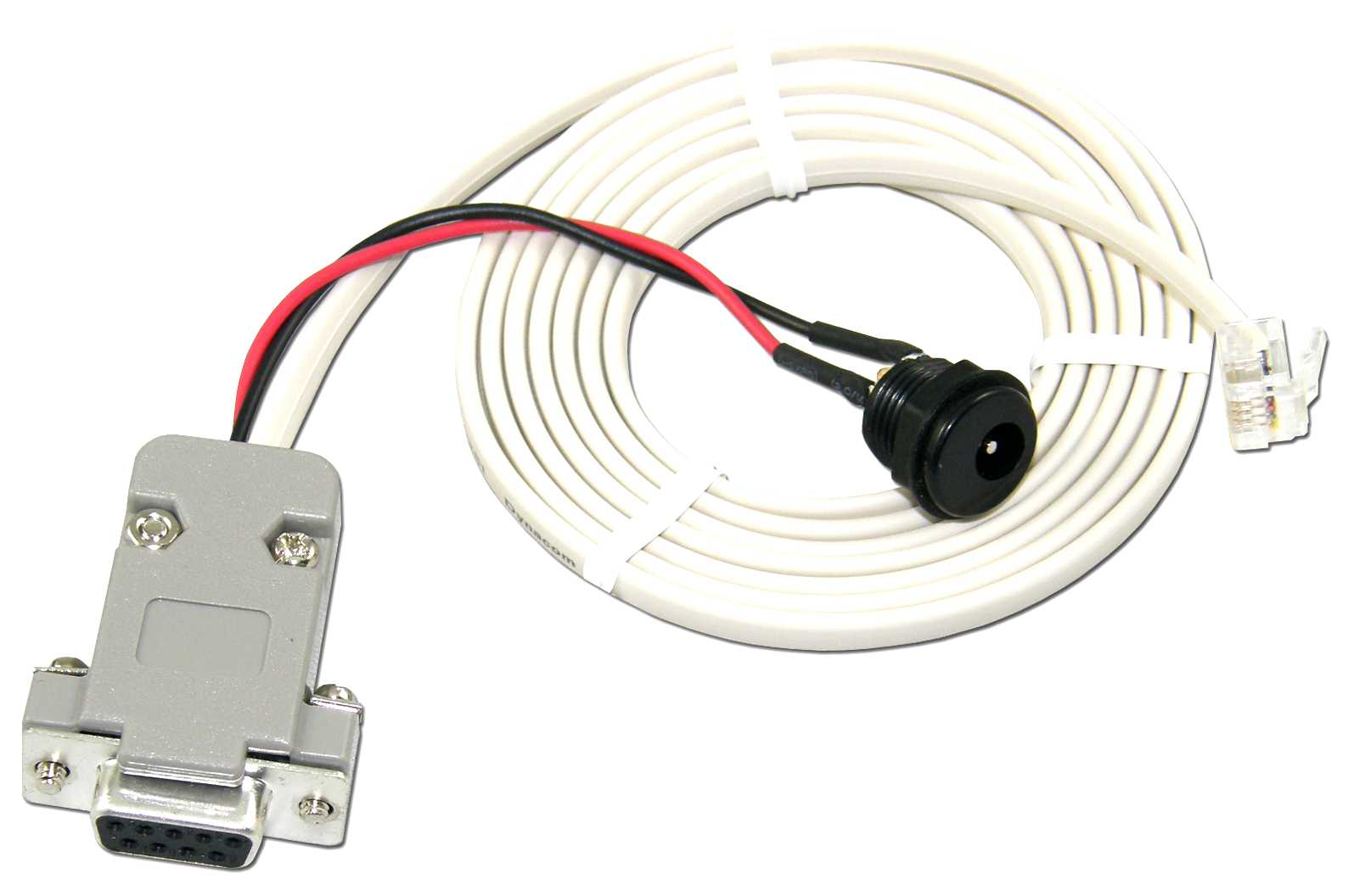

3. CABLE RS232-1-WIRE-150CM

4. CD-ROM คู่มือ และโปรแกรม

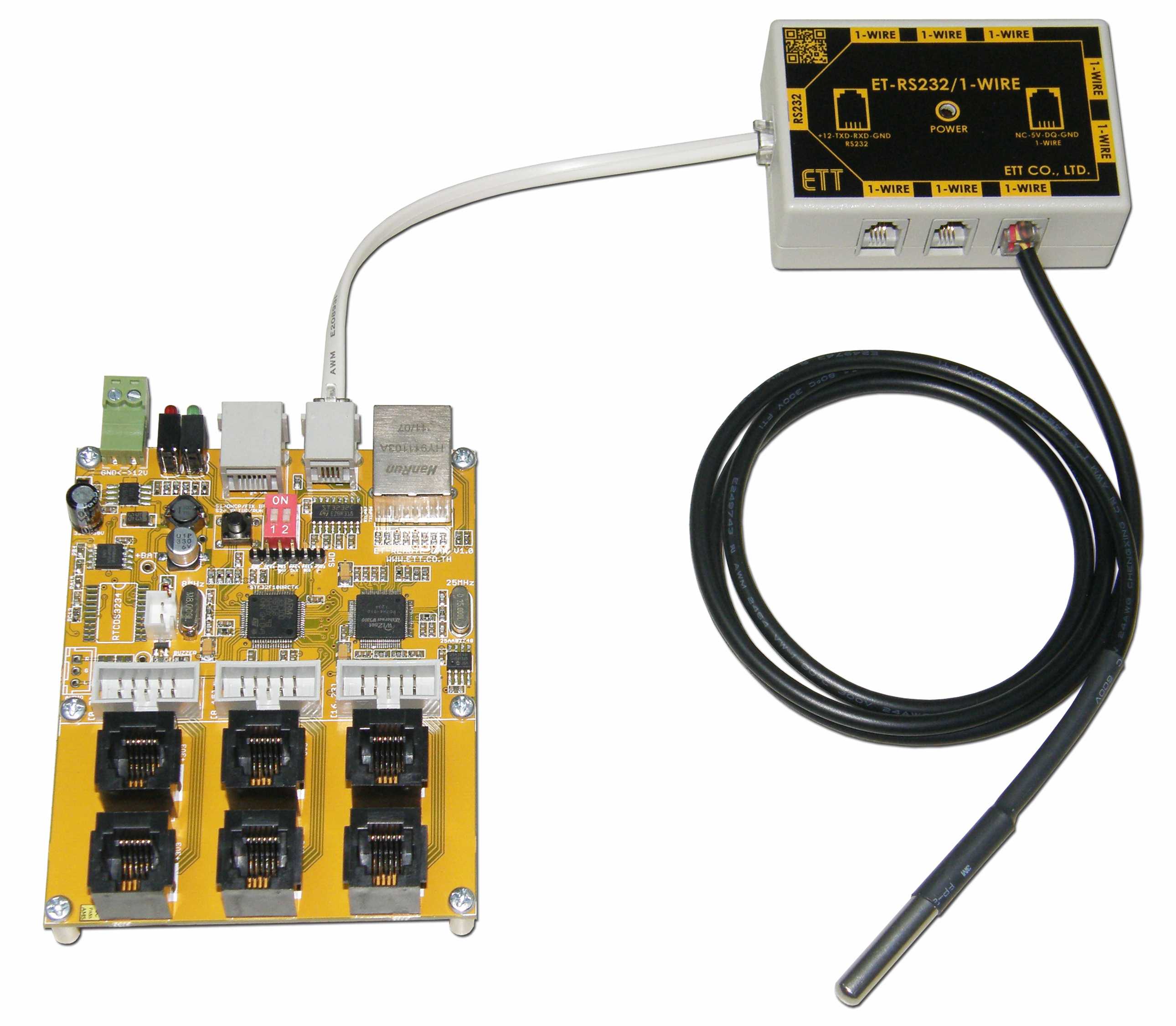

[ ] ตัวอย่างการต่อใช้งานบอร์ด ET-RS232/1-WIRE เข้ากับบอร์ด ET-REMOTE LAN และตัว PROBE DS18B20

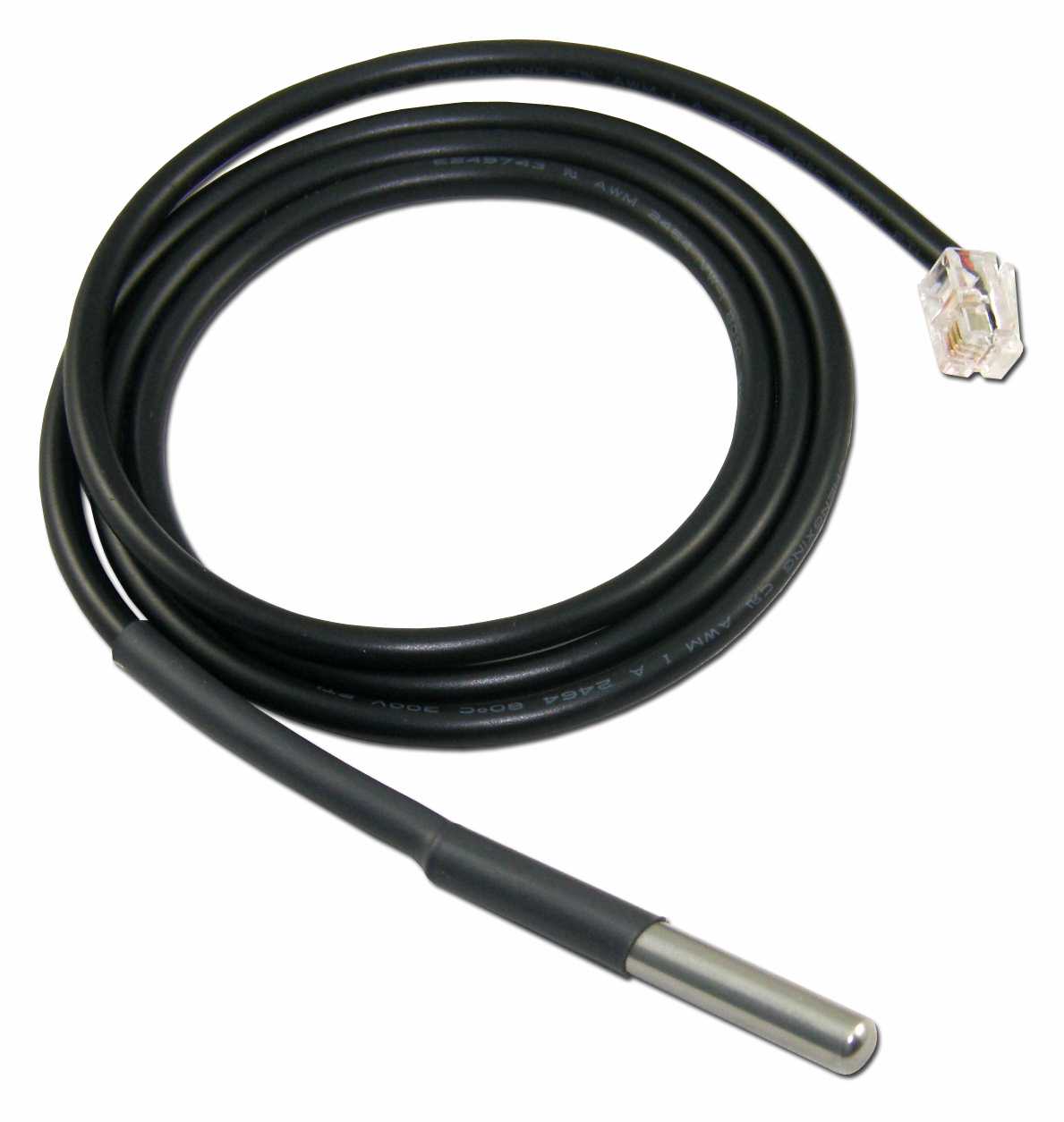

[ ] PROBE DS18B20 1M * 160.- (P-ET-A-00515) ตัว PROBE เป็นแบบ STAINLESS มีตัว IC DS18B20 บรรจุอยู่ปิดสนิท สามารถกันน้ำได้ ความยาว 1M ขั้วต่อเป็นแบบ RJ9 ใช้วัดอุณหภูมิ -55 ถึง +125 องศา ซี

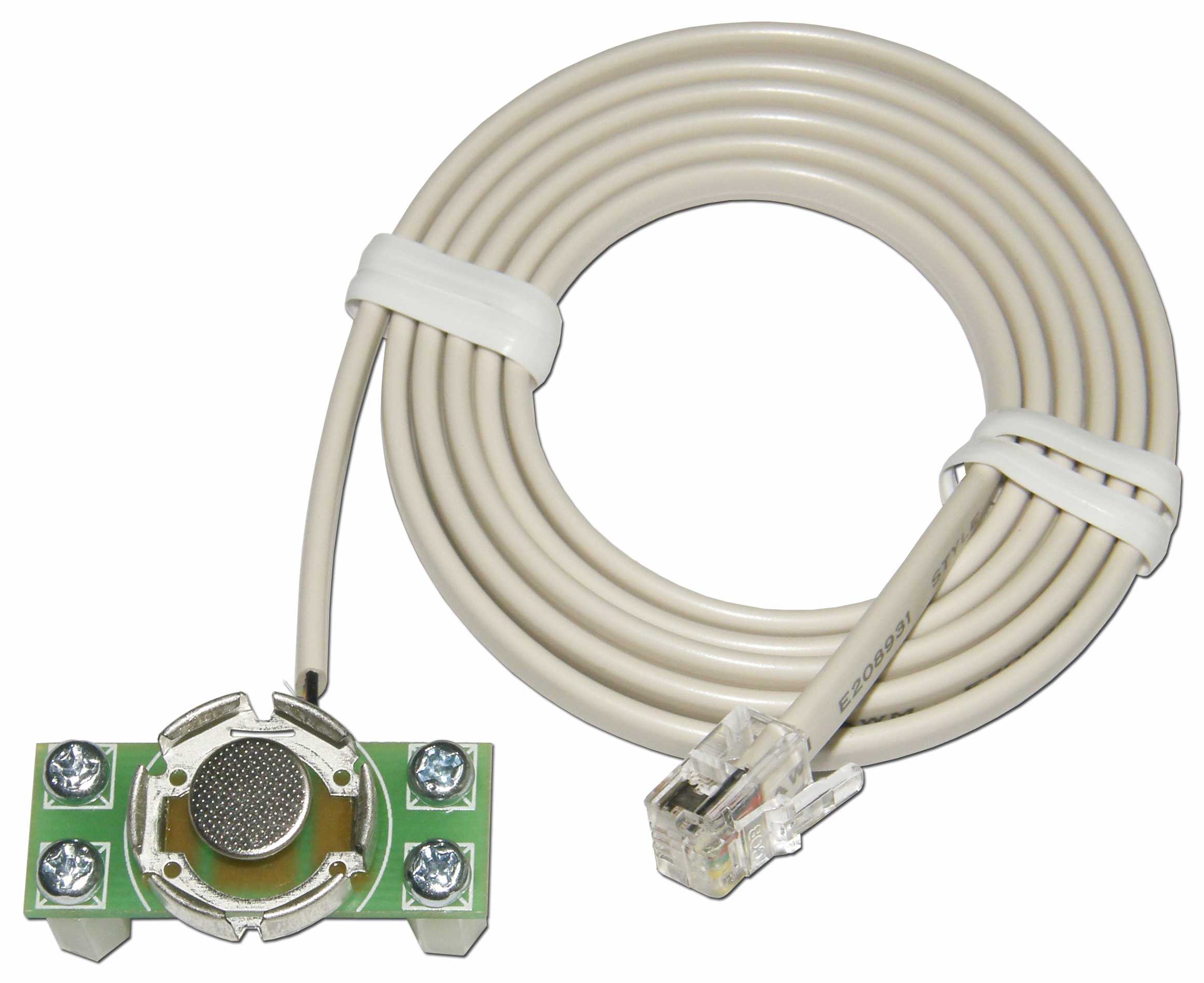

[ ] SOCKET DS9100A & DS9100C (P-ET-A00514) * 190.- เป็นอุปกรณ์ ใช้ในการต่อสัมผัสใช้อ่านของตัว IBUTTON DS1990, พร้อมสายต่อ RJ9 ยาว 1 เมตร สามารถต่อเข้าโดยตรงกับชุด ET-RS232/1-WIRE

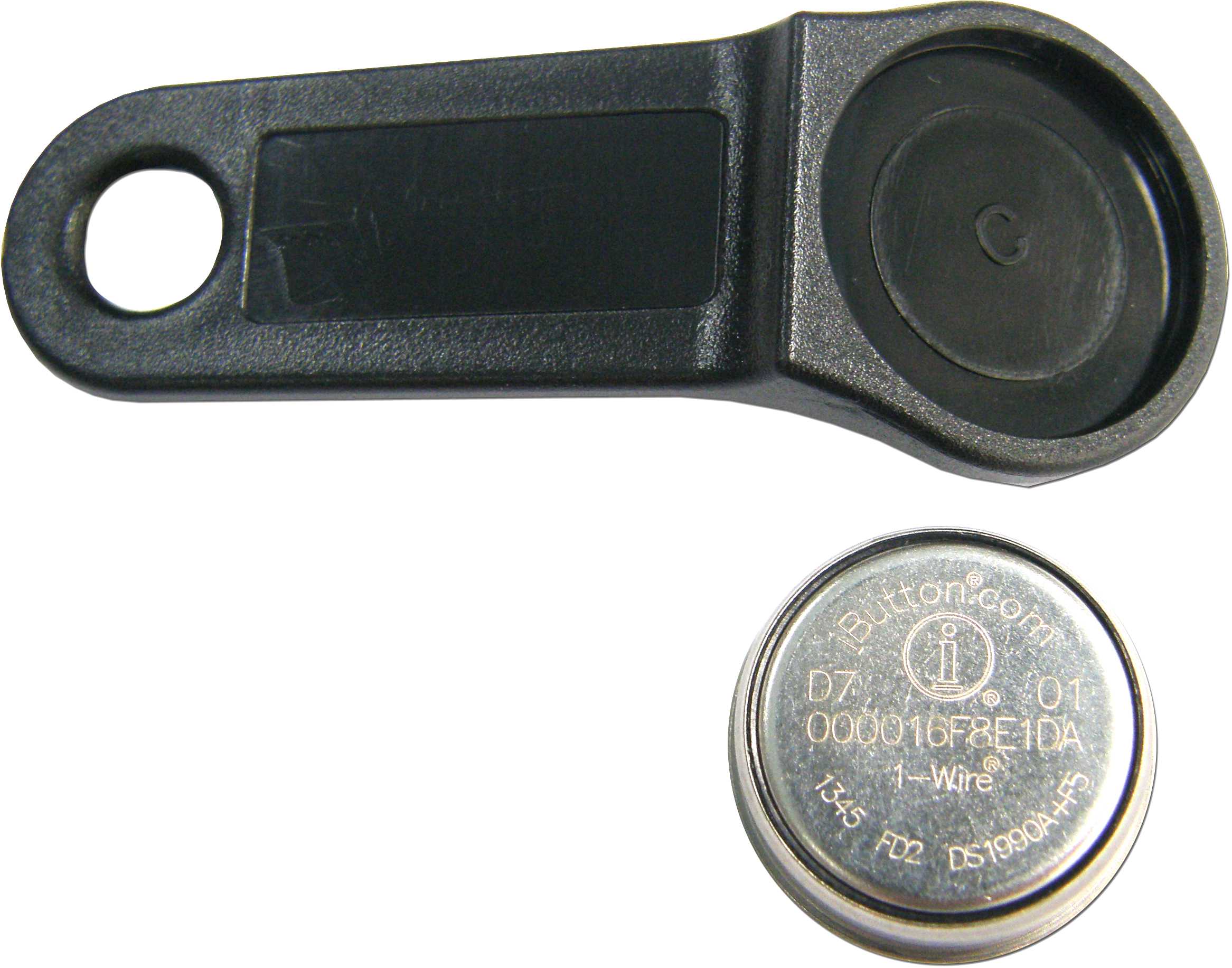

[ ] IBUTTON DS1990 & DS9093A (J-PS-A-00026) * 130.- ยังไม่สามารถใข้กับชุด ET-REMOTE LAN เป็นอุปกรณ์

IBUTTON ประกอบด้วย

- DS1990A-F5 เป็นอุปกรณืประเภท 1-WIRE ที่จะมีตัวเลขในตัวมันเอง ขนาด 64 BIT (16 หลัก) ไม่ซ้ำกันกับตัวอื่น

ใช้ไฟ 2.8V-6.0V

- DS9093A เป็นตัวจับยึดพลาสติกสีดำ ยึดตัว DS1990A ให้สามารถจับใช้ได้สะดวก

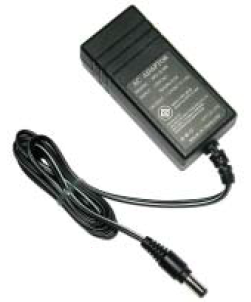

[ ] ET-SWITCHING ADAPTER 12V 1A TYPE J * 210.- (A-AP-A-00098) FEMAIL JACK 2.5 mm. มาตรฐาน มอก. และ UL

- INPUT : AC INPUT 220VAC 50/60Hz 0.5A

- OUTPUT : 12VDC 1A

ดาวน์โหลด :: Downloads

1. คู่มือ

2. Catalog

3. โปรแกรม
