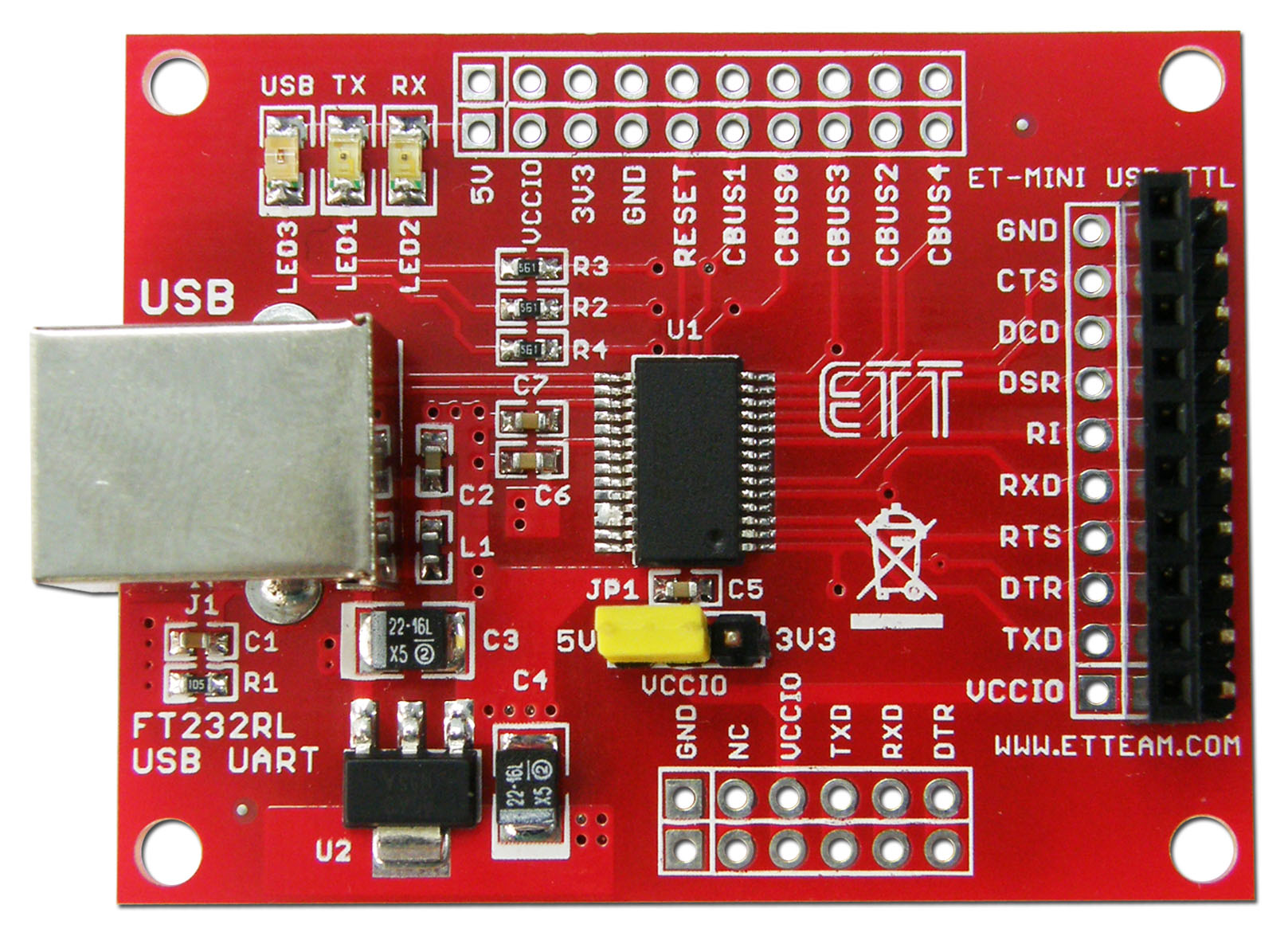

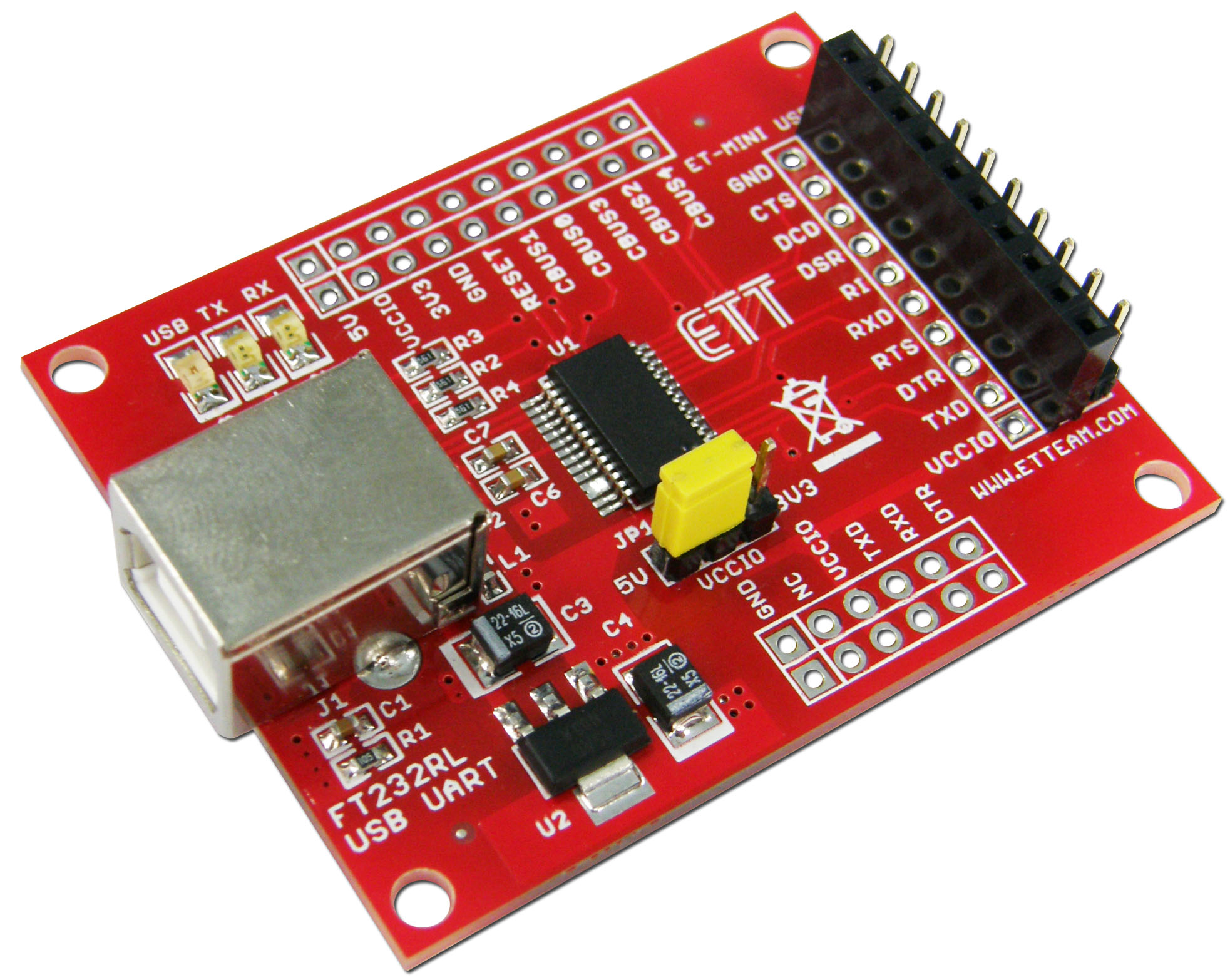

| ET-MINI USN-TTL (P-ET-A-00465) [270.- ยังไม่รวม Vat] |
| |
| |
|
| |
เป็นบอร์ดเปลี่ยนสัญญาณจาก PORT USB ของระบบคอมพิวเตอร์ให้เป็นสัญญาณการเชื่อมต่อแบบอนุกรม UART โดยให้ระดับสัญญาณเป็นแบบ TTL ทำให้เหมาะในการนำไปต่อโดยตรงเข้ากับไมโครคอนโทรลเลอร์ต่างๆ |
| |
|
| |
|
| |
 |
| |
|
| คุณสมบัติ |
1. |
ใช้ IC เบอร์ FT232RL ของ FUTURE TECHNOLOGY DEVICES |
| 2. |
มีขั้วต่อสัญญาณ UART ครบทุกสัญญาณ TX, RX, DTR, DSR, CTS, RTS, DCD, RI |
| 3. |
ใช้ไฟเลี้ยงจาก PORT USB โดยตรงที่ต่ออยู่ |
| 4. |
มีวงจร REGULATOR 3.3V 800mA ON BOARD |
| 5. |
3 LED แสดงสถานะ RX, TX, USB |
6. |
มี JUMPER เลือกระดับสัญญาณการที่จะเชื่อมต่อ 3.3V, 5V |
| 7. |
DRIVER รองรับการทำงานทั้ง WIN 98 SE / ME / 2000 / XP / 7, LINUX, MAC OSX |
| 8. |
ขั้วต่อ PORT USB TYPE B |
| 9. |
ขั้วต่อ INPUT/OUTPUT แบบ 10PIN เป็นแบบ PIN HEADER 2.54 mm. ตัวผู้ และตัวเมีย |
| 10. |
ขนาด PCB 4.4 x 5.6 mm. |
| |
|
| |
|
| |
|
