    ET-I2C TO 40 IO-DIN   (P-ET-A-00578)       [ 490.- ยังไม่รวม Vat]

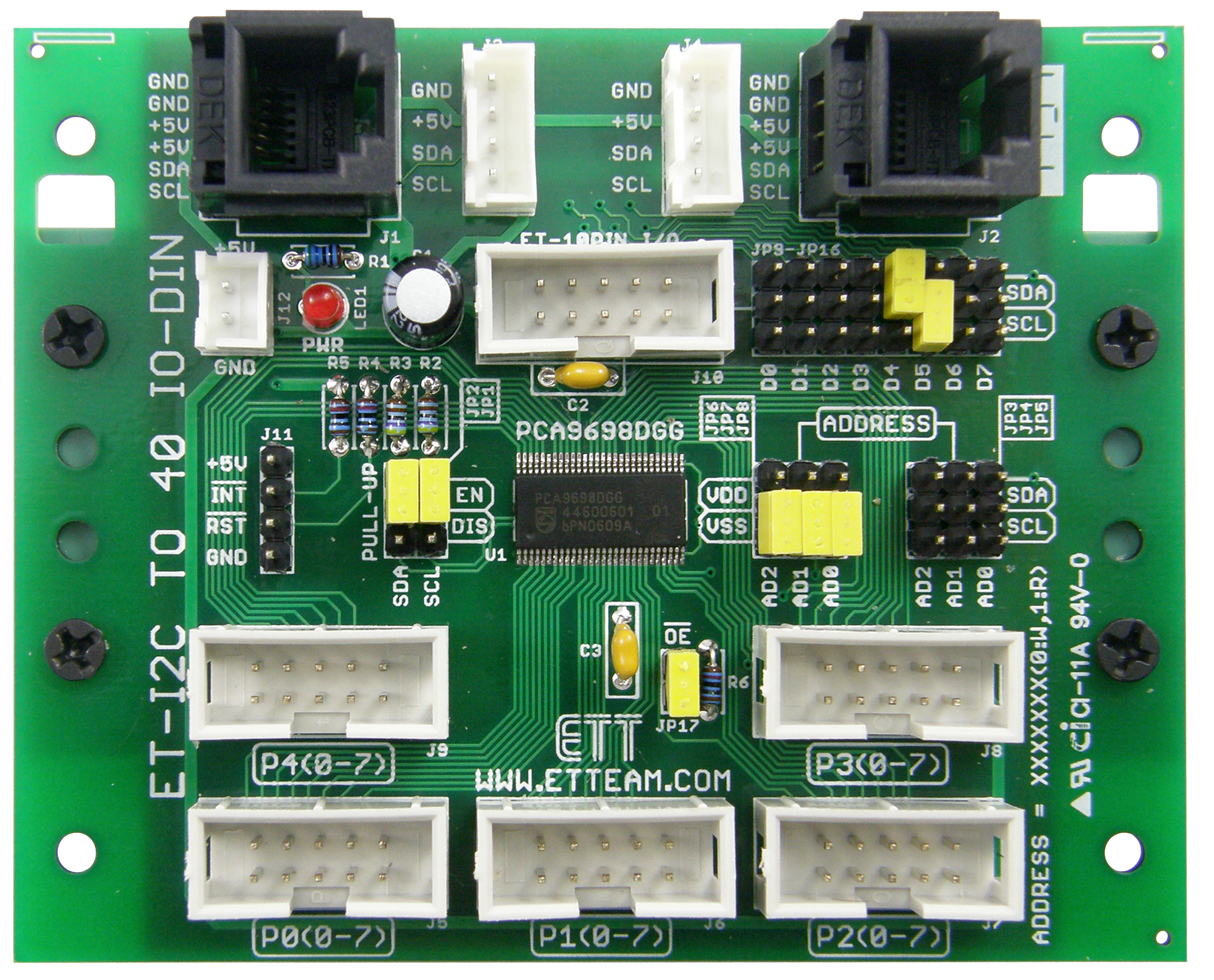

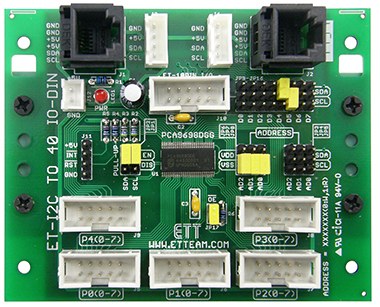

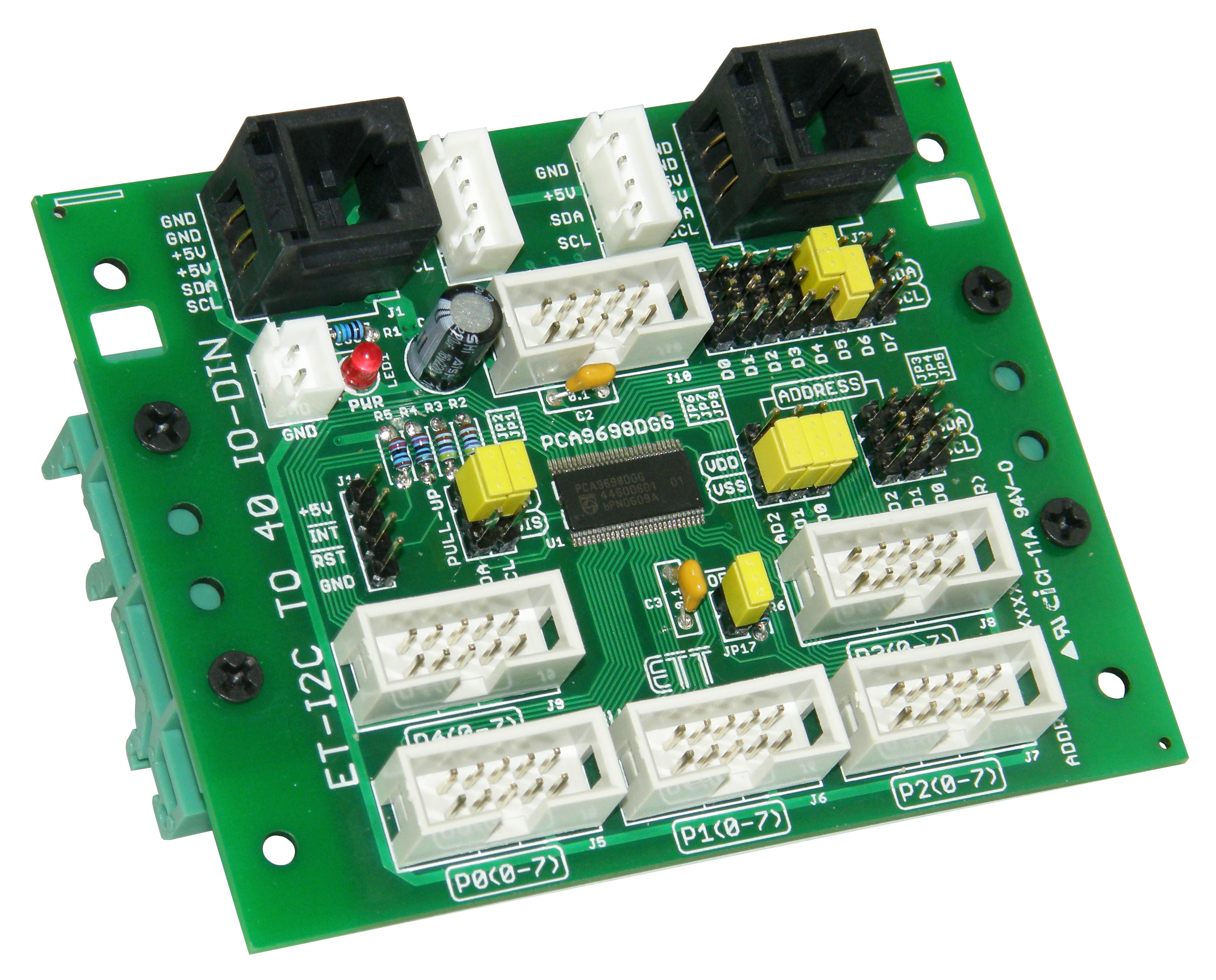

            ET-I2C TO 40 IO-DIN เป็นบอร์ดที่ใช้ขยาย INPUT, OUTPUT ให้กับ MCU ต่างๆ ทางระบบ BUS I2C ให้มีจำนวน
            I/O จำนวน 40 BIT เช่น ET-ESP8266-RS485, ET-MEGA32U4-RS485 หรือ บอร์ด MCU ต่างๆ ของ อีทีที ทางขั้ว I/O 10
            PIN เป็นต้น

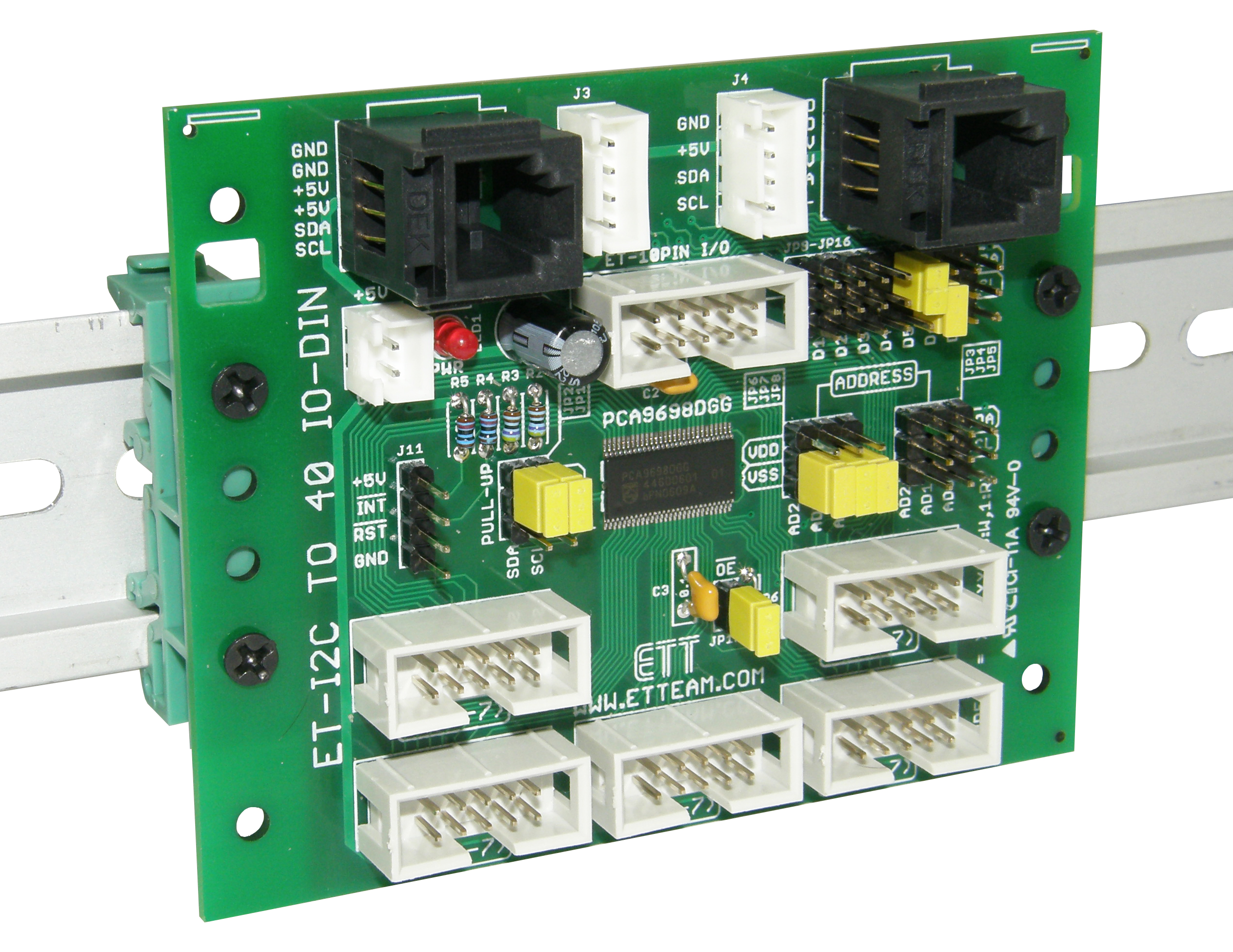

รูปการต่อ ET-I2C TO 40 IO-DIN เข้ากับราง DIN 35 mm.



       คุณสมบัติ

     [ ] ใช้ ไอซีเบอร์ PCA9698DGG ของบริษัท NXP ขนาด 56 PIN TSSOP TYPE

     [ ] ใช้ไฟเลี้ยง 2.3V - 5.5V ได้

     [ ] มีขา I/O ใช้งานได้ทั้งเป็น INPUT หรือ OUTPUT ได้จำนวน 40 BIT ( 5 PORT )

     [ ] I/O PORT OUTPUT CURRENT แบบ SOURCE/SINK ได้ 10 mA. และ 25 mA.

     [ ] การเชื่อมต่อกับบอร์ดใช้ I2C ความถี่สูงสุดได้ 1 MHz

     [ ] พร้อม JUMPER เลือกตำแหน่ง ADDRESS ได้ 64 ADDRESS

     [ ] ขั้วต่อ I/O ใช้งานเป็นแบบ ETT 10PIN IDC จำนวน 5 ตัว

     [ ] ขั้วต่อ I2C เข้าบอร์ดเป็นแบบขั้ว WAFER 4 PIN (2.50 mm.) และขั้ว FEMALE RJ11 6 PIN จำนวน 2 ชุด
          สามารถต่อเข้าบอร์ด และพ่วงออกจากบอร์ดได้ พร้อมขั้วต่อ ETT 10 PIN IDC จากบอร์ดต่างๆ ของ อีทีที
          เป็นขั้วต่อรับสัญญาณ I2C เข้ากับบอร์ดได้ พร้อม JUMPER เลือก BIT ในการใช้งานเป็น SCL, SDA

     [ ] พร้อมตัวยึดราง DIN 35 mm.

     [ ] ขนาด PCB 9.6 x 7.6 cm.

     [ ] ET-I2C TO 40 IO-DIN ... ประกอบด้วย
               1.บอร์ด
               2.CD-ROM คู่มือ [click to download]

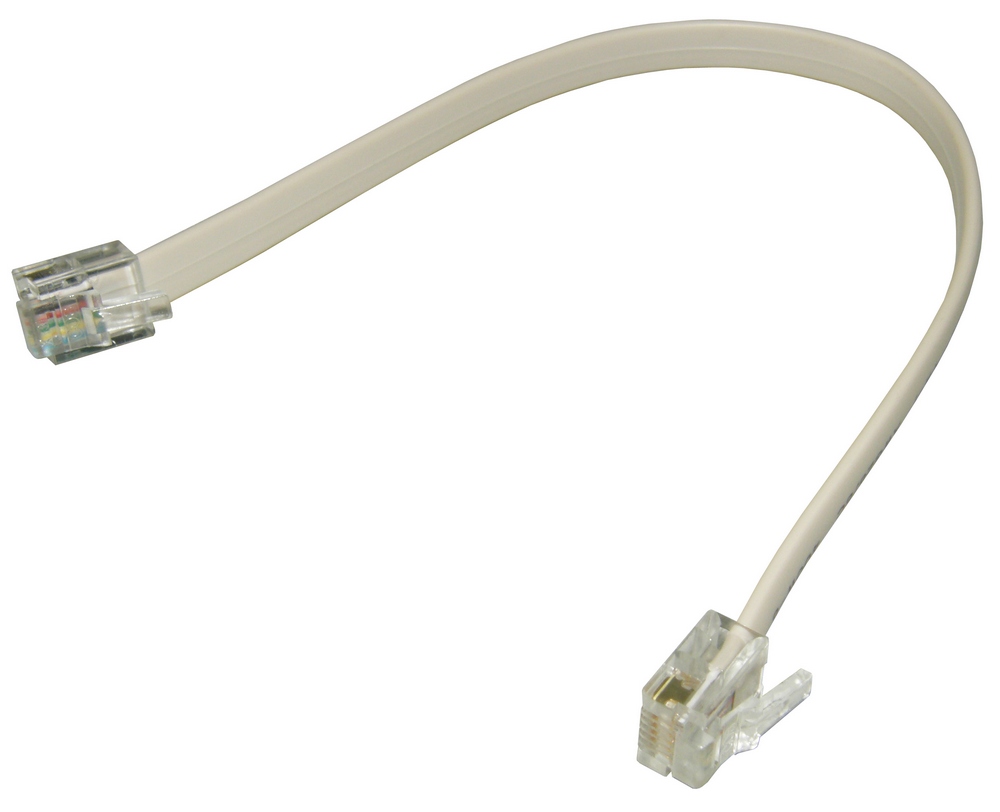

               3. สายต่อ RJ-I2C-RJ



       ดาวน์โหลด :: Downloads

         1. เอกสาร (Documents)
                       [ ] คู่มือภาษาไทย (Thai Manual)
                       [ ] English Manual
                       [ ] PCA9698
                       [ ] Dimension
                       [ ] ผังวงจร

         2. ไฟล์ตัวอย่าง (Examples)
                       [ ] PCA9698_IN
                       [ ] PCA9698_OUT
