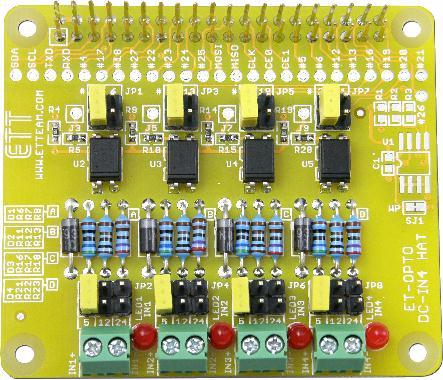

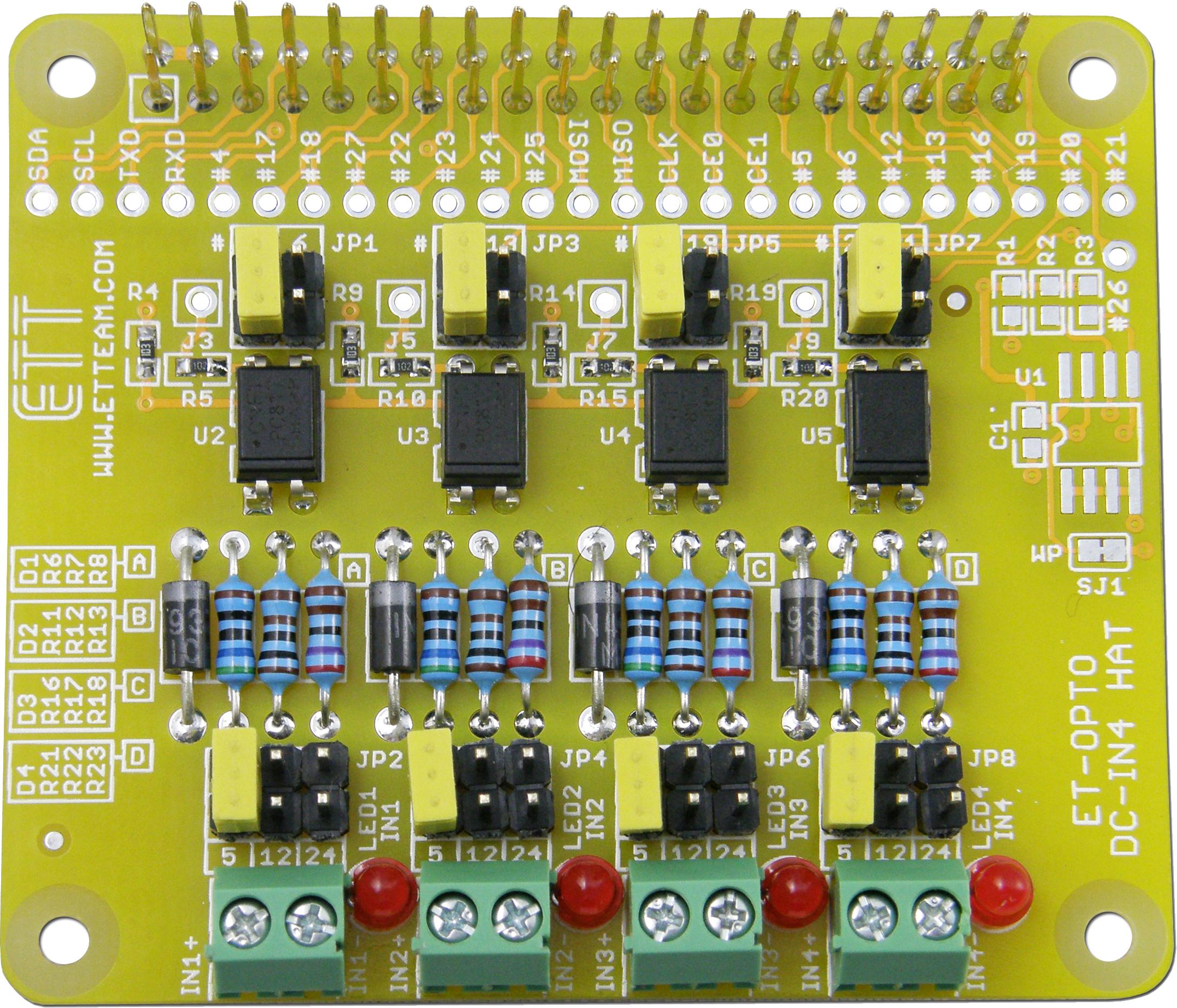

Raspberry Pi > ET-OPTO DC-IN4 HAT ....(ขั้นตอนการสั่งซื้อ) |
|||||||||
|
|||||||||
|
เป็นบอร์ดที่ออกแบบมาต่อกับขั้ว 40 PIN ของบอร์ด RASPBERRY PI โดยเป็นบอร์ด INPUT ในแบบ |
|||||||||
| OPTO ISOLATION ขนาด 4 ช่อง | |||||||||

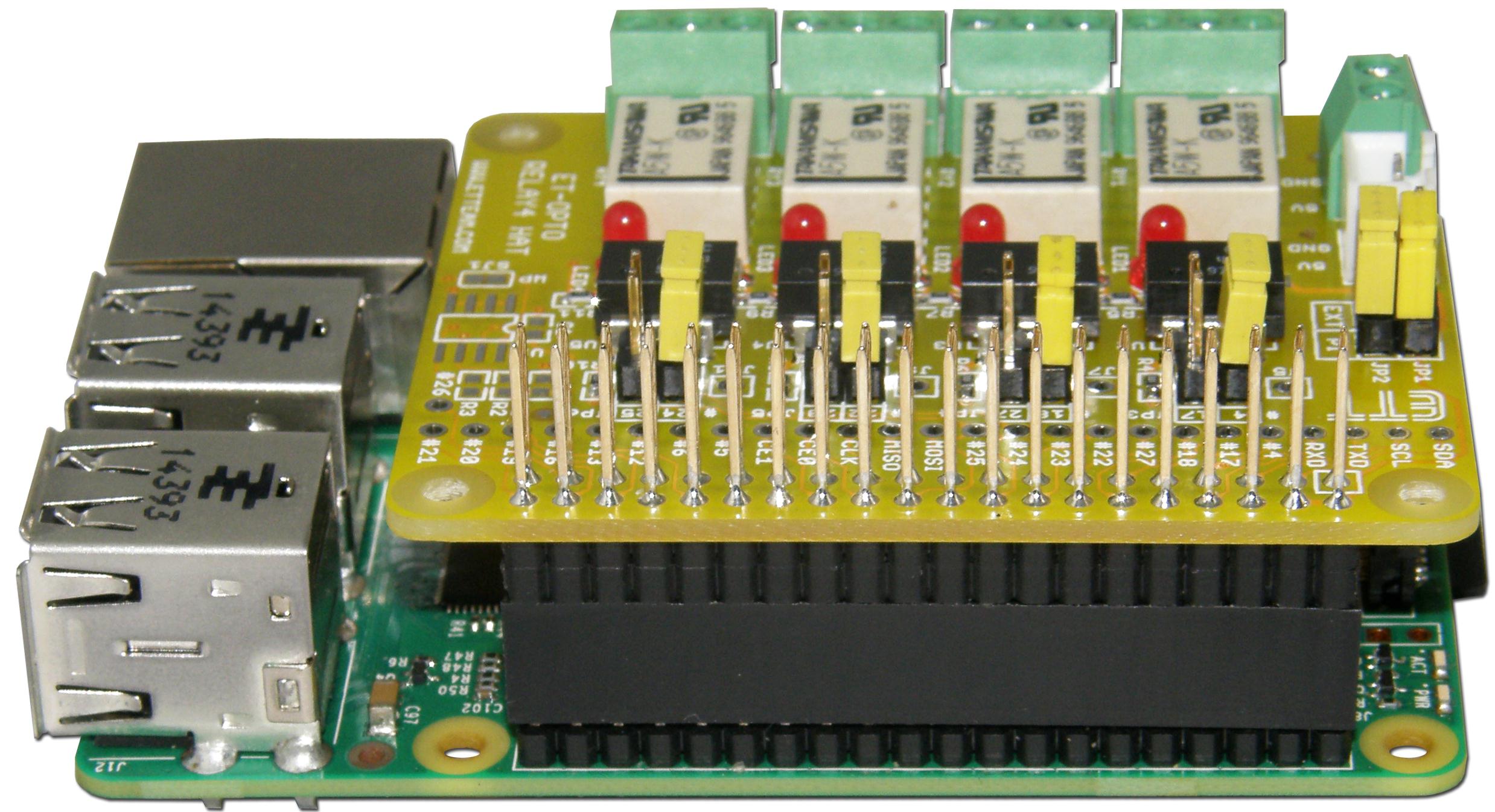

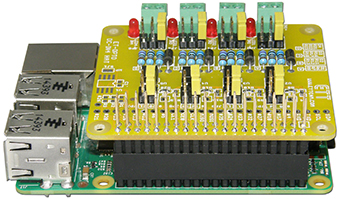

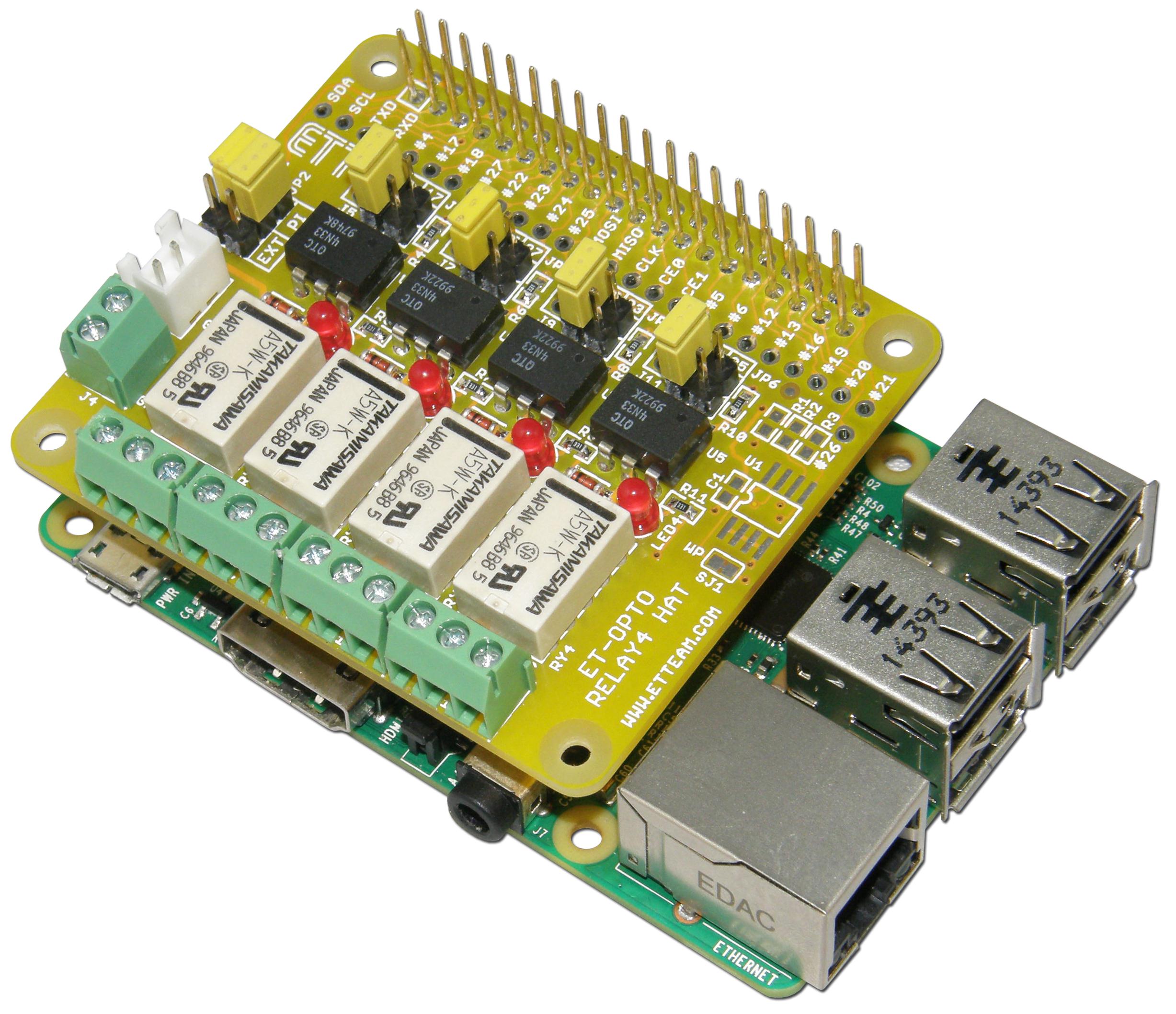

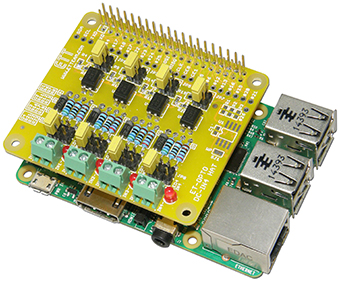

| *** รูปการต่อใช้งาน เข้ากับบอร์ด RASPBERRY PI *** | |||||||||
 |
|||||||||
 |
|||||||||
| คุณสมบัติ ET-OPTO RELAY4 HAT | |||||||||
[ ] สามารถใช้งานร่วมกับบอร์ด RASPBERRY PI MODEL A, MODEL B+, PI2 MODEL B |
|||||||||
| [ ] มีส่วนเชื่อมต่อวงจร สำหรับรับค่า ID EEPROM (เป็น OPTION เพิ่มเติม) | |||||||||
| [ ] บอร์ดใช้ทำหน้าที่เป็น INPUT รับสัญญาณในแบบ DC แยกการทำงานด้วย PC817 OPTO ISOLATION | |||||||||
| แยกระบบไฟ ออกจากกัน จำนวน 4 ช่องสัญญาณ | |||||||||
| [ ] สามารถเลือกระดับ INPUT ที่จะใช้งานได้ 3 ระดับ ให้เหมาะสมกับงานที่ใช้ ต่ออยู่ ด้วย JUMPER | |||||||||
| แยกอิสระทั้ง 4 ช่อง คือ 5VDC, 12VDC และ 24VDC | |||||||||
| [ ] พร้อม JUMPER เลือก I/O สำหรับต่อรับ INPUT ได้ทั้ง 4 ช่อง ทำให้สามารถต่อ บอร์ด INPUT ได้ 2 บอร์ด ( 8 INPUT) ต่อ ระบบ | |||||||||
| [ ] ขั้วต่อ INPUT 4 ช่อง ใช้งาน ใช้ขั้วแบบ SCREW TERMINAL BLOCK 2 PIN | |||||||||
| [ ] ใช้ CONNECTOR 2 x 20 PIN STACKABLE 25.5 mm. เป็นแบบขาพิเศษ ทำให้สามารถต่อซ้อนบอร์ดขึ้นไปเป็นขั้นๆ ได้ | |||||||||
| [ ] ขนาด PCB 6.5 x 5.6 mm., | |||||||||
| [ ] ชุดเสาเหล็กเป็น OPTION เลือกซื้อให้ตรงกับชั้น ของการต่อบอร์ด | |||||||||
| [ ] บอร์ด ET-OPTO DC-IN4 HAT ... ประกอบด้วย | |||||||||
| [ ] ET-OPTO DC-IN4 HAT | |||||||||
| [ ] เอกสารใช้งาน | |||||||||
| [ ] ตัวอย่างโปรแกรม | |||||||||
| ดาวน์โหลด :: Downloads | |||||||||
| 1. Catalog | |||||||||
| 2. รายการสินค้า | |||||||||
| 3. Manual | |||||||||
| 4. คู่มือ | |||||||||
