ET I2C/RS485 > ET-I2C DCIN8   (P-ET-A-00577)






    ET-I2C DCIN8    (P-ET-A-00577)      [ 720.- ยังไม่รวม Vat]

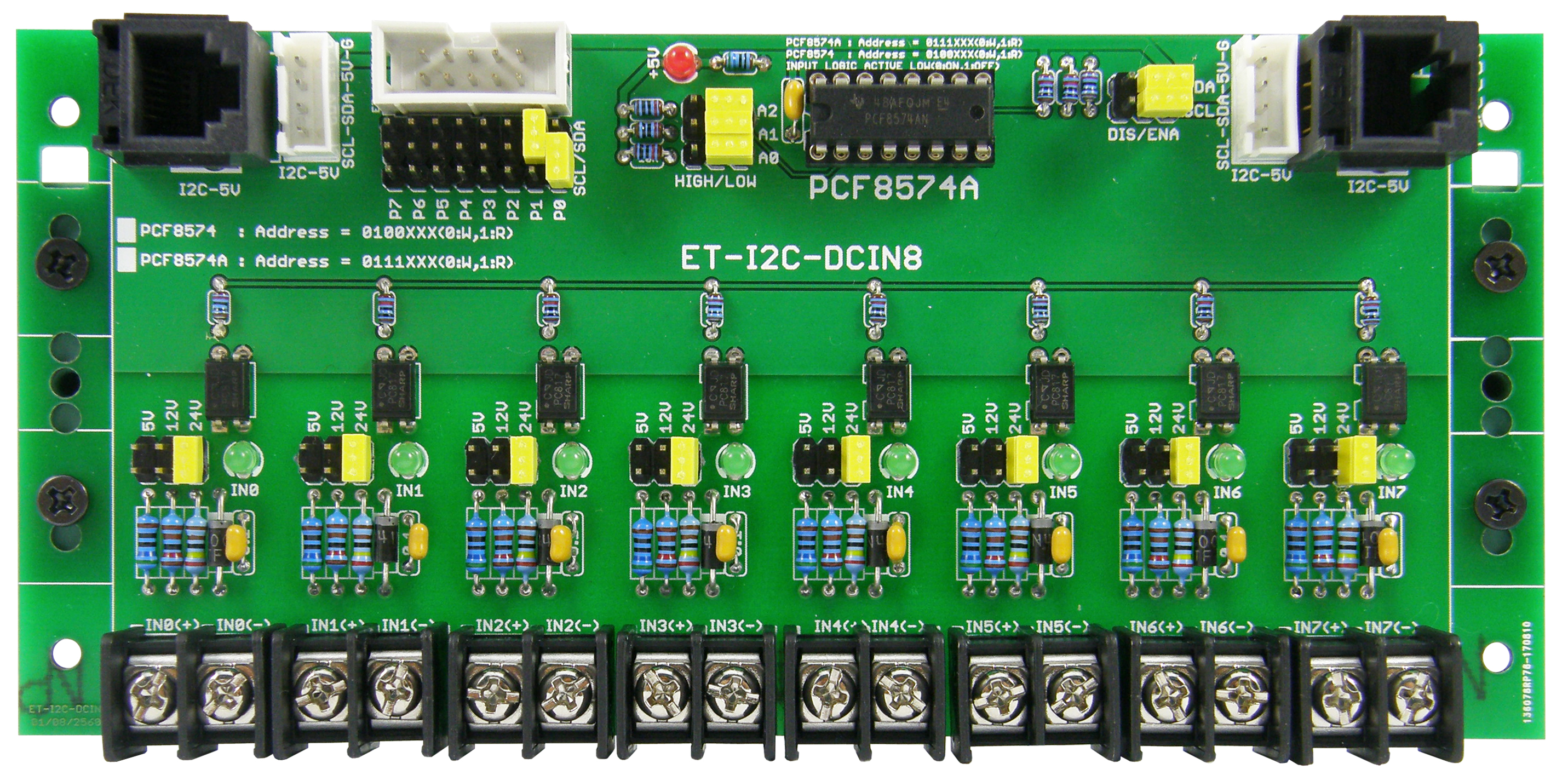

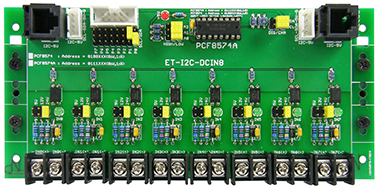

            ET-I2C DCIN8 เป็นบอร์ด INPUT DC ขนาด 8 ช่อง ต่อผ่านทาง BUS I2C โดยเลือกใช้ ไอซี PCF8574A เป็นไอซี
            PORT รับสัญญาณจาก MCU หรือบอร์ดควบคุมต่างๆ เช่น ET-ESP8266-RS485, ET-MEGA32U4-RS485 หรือ บอร์ด
            MCU ต่างๆ ของ อีทีที ทางขั้ว I/O 10 PIN เป็นต้น

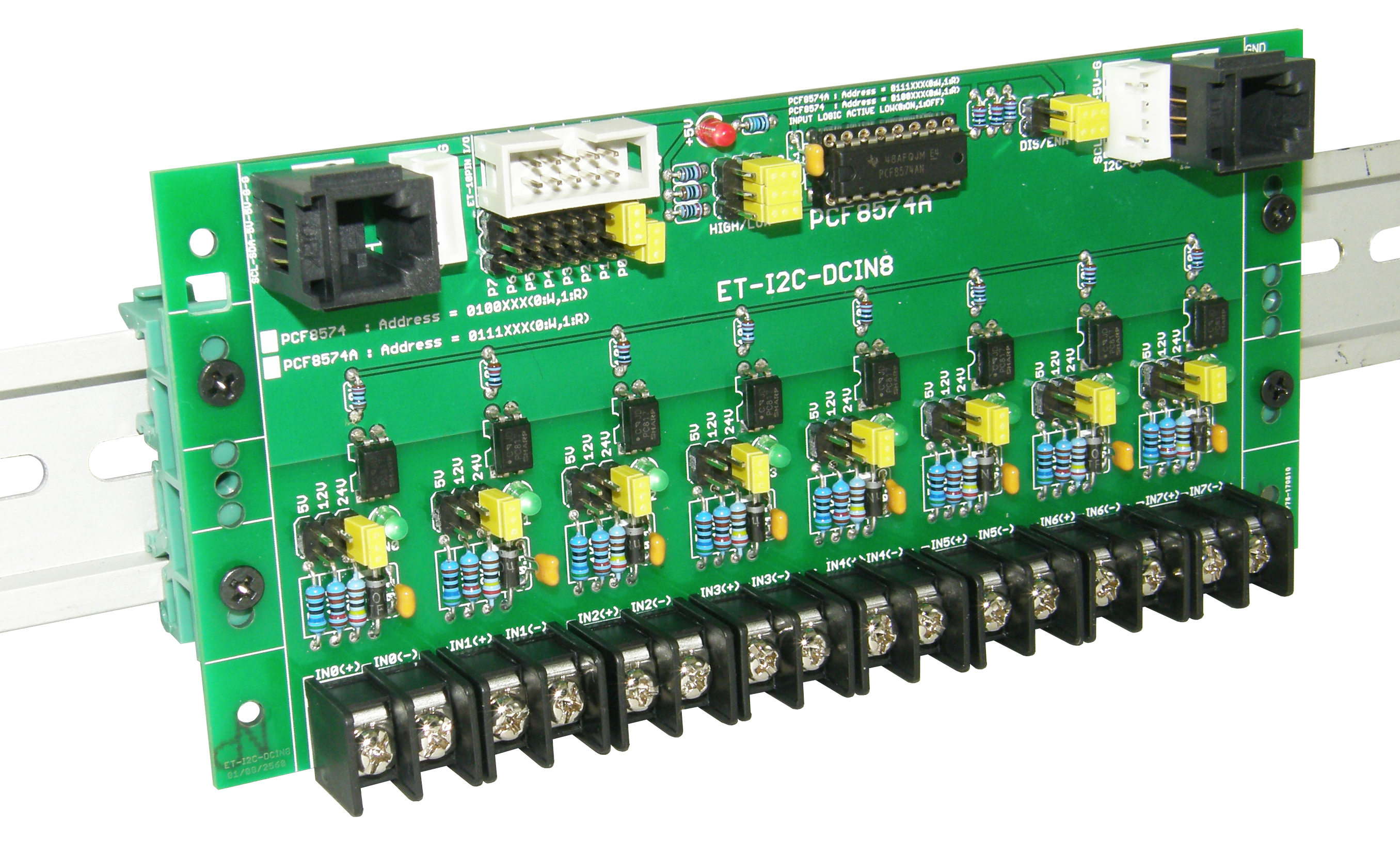

รูปการต่อ ET-I2C DCIN8 เข้ากับราง DIN 35 mm.

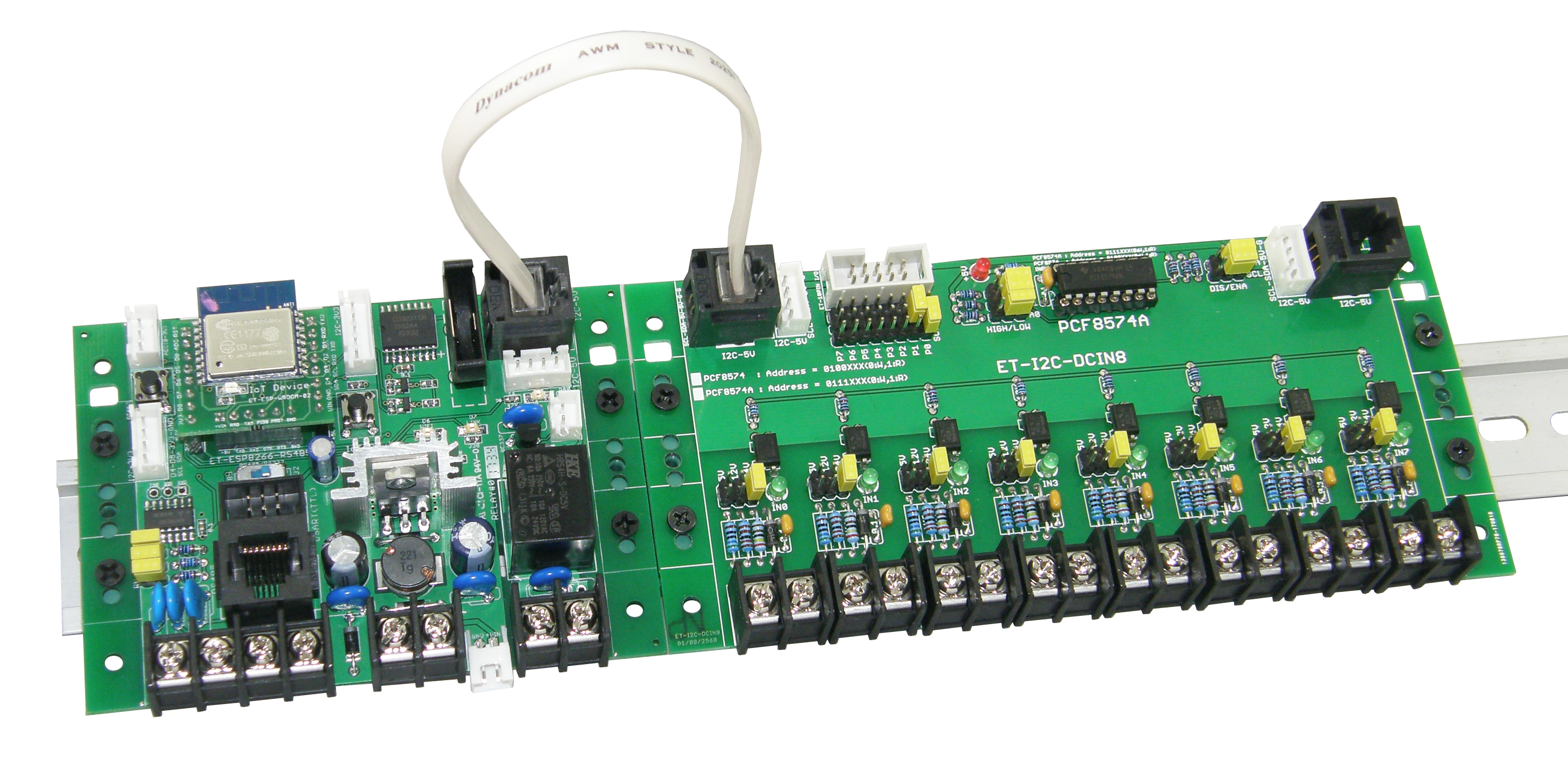

รูปการต่อ ET-I2C DCIN8 เข้ากับบอร์ด ET-ESP8266-RS485


       คุณสมบัติ

     [ ] 8 INPUT DC IN แบบ OPTO ISOLATION แยกสัญญาณทางไฟฟ้าระหว่างบอร์ด ด้วยไอซี OPTO PC817

     [ ] เลือกสัญญาณ INPUT ที่จะต่อเข้าบอร์ดได้ 3 ระดับสัญญาณ คือ 5V, 12V และ 24V ได้ด้วย JUMPER

     [ ]ใช้ IC PORT เบอร์ PCF8574A เป็น PORT รับคำสั่งจาก I2C

     [ ] INPUT 8 ช่อง ใช้ขั้ว 2 PIN BARRIER TERMINAL 7.62 mm. แยกอิสระ 8 คู่

     [ ] พร้อม JUMPER เลือกตำแหน่ง ADDRESS การทำงานได้ 8 ตำแหน่ง ทำให้สามารถต่อ ET-I2C DCIN8 ได้ 8 บอร์ด
          ใน BUS I2C

     [ ] ขั้วต่อ I2C เข้าบอร์ดในแบบขั้ว WAFER 4 PIN (2.50 mm.) และขั้ว FEMALE RJ11 6 PIN จำนวน 2 ชุด
          สามารถต่อเข้าบอร์ด และพ่วงออกจากบอร์ดได้ พร้อมขั้วต่อ ETT 10 PIN IDC ต่อจากบอร์ดต่างๆ ของ อีทีที
          เป็นขั้วต่อรับสัญญาณ I2C เข้าบอร์ดได้ พร้อม JUMPER เลือก BIT ในการใช้งานเป็น SCL, SDA

     [ ] พร้อมตัวยึดราง DIN 35 mm

     [ ] ขนาด PCB 7.5 x 16.5 cm.

     [ ] ET-I2C DCIN8 ... ประกอบด้วย
               1.บอร์ด
               2.CD-ROM คู่มือ [click to download]

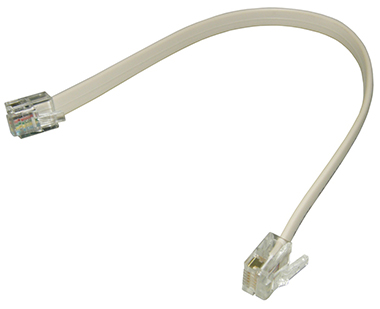

               3. สายต่อ RJ-I2C-RJ



       ดาวน์โหลด :: Downloads

         1. เอกสาร (Documents)
                       [ ] คู่มือภาษาไทย (Thai Manual)
                       [ ] ผังวงจร

         2. ไฟล์ตัวอย่าง (Examples)
                       [ ] ET-ESP8266-RS485-I2C-DCIN8
                       [ ] ET-MEGA32U4-RS485-I2C-DCIN8





     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
     * ทาง อีทีที จะไม่มีการรับประกันสินค้า เฉพาะรุ่นนี้ถ้าไม่สามารถยอมรับเงื่อนไขนี้ กรุณาห้ามเปิดกล่องใช้งาน
และส่งกลับสินค้านี้ เพื่อรับเงินคืน
