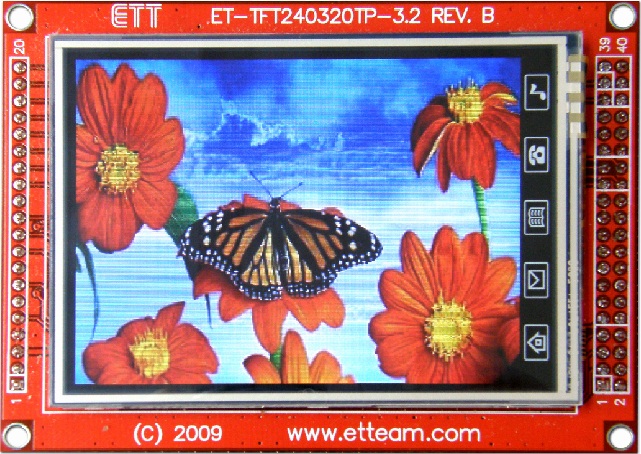

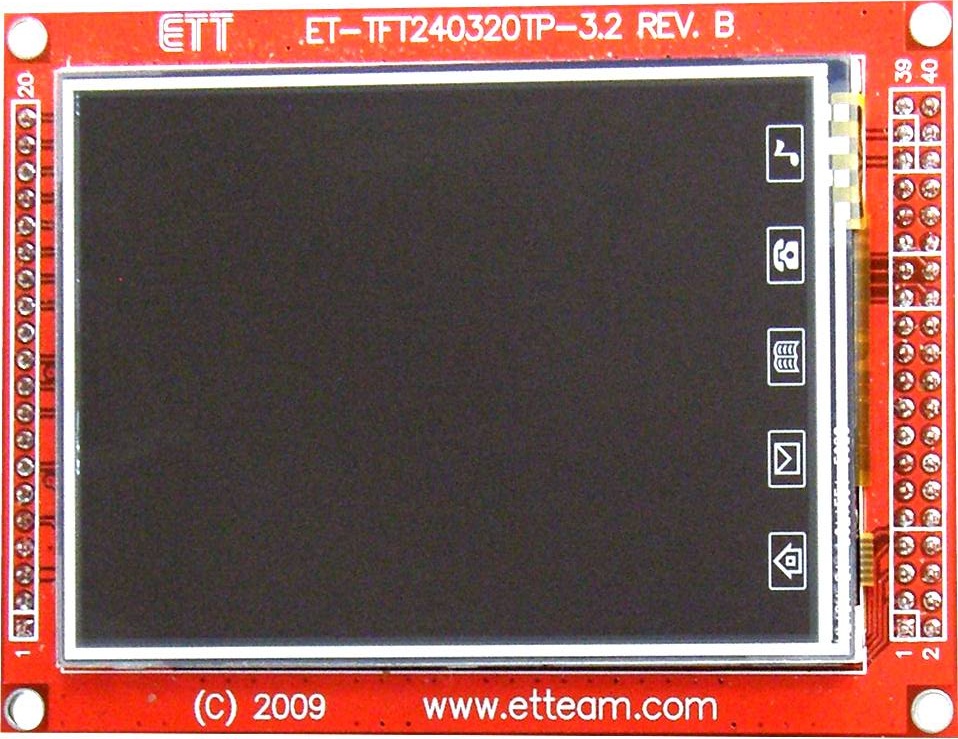

| สินค้า LCD > ET-TFT240320TP-3.2 REV B |
|
| |
| คุณสมบัติของบอร์ด |
| 1. เป็น MODULE TFT LCD ประกอบรวมกับบอร์ด พร้อมวงจรใช้งาน |
| 2. ส่วน DISPLAY เป็น MODULE TFT LCD COLOR พร้อมส่วน TOUCH SCREEN ขนาด 240 x 320 PIXEL |
| 3. ขนาดของหน้าจอ 3.2 นิ้ว, ความละเอียดสี 65536 สี (RGB ขนาด R = 5 BIT, G = 6 BIT, B = 5 BIT) |
| 4. ใช้ SINGLE CHIP DRIVER เบอร์ SPFD 5408A |
| 5. เลือกการ INTERFACE LCD ได้ 3 MODE |
| 5.1 SERIAL MODE SPI ใช้ขาสัญญาณ I/O ทั้งหมด 10 PIN ในการติดต่อ |
| 5.2 PARALLEL MODE 16 BIT ใช้ขาสัญญาณ I/O ทั้งหมด 27 PIN ในการติดต่อ |
| 5.3 PARALLEL MODE 8 BIT ใช้ขาสัญยาณ I/O ทั้งหมด 19 PIN ในการติดต่อ |

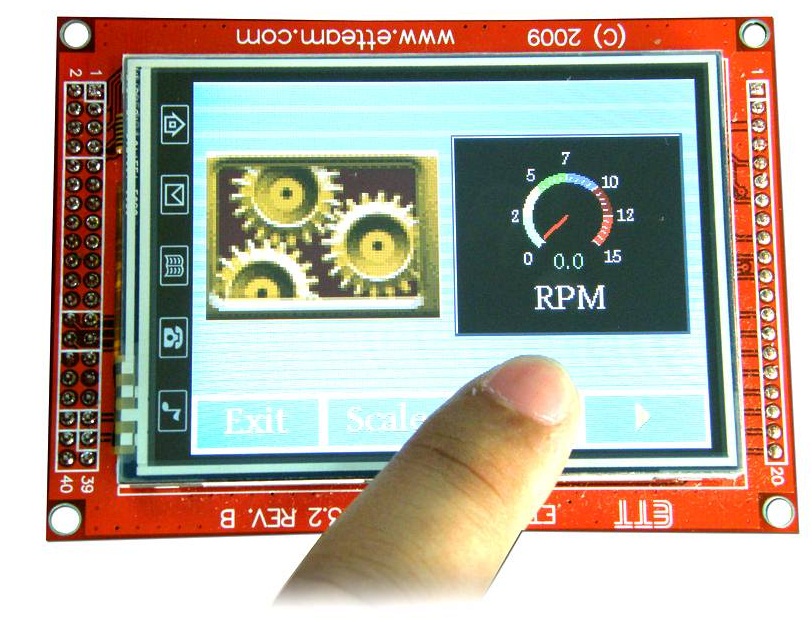

| 6. ในส่วนของการควบคุม TOUCH SCREEN สามารถเลือก INTERFACE ได้ 2 แบบ |
| 6.1 แบบ SPI โดยผ่าน CHIP TOUCH SCREEN CONTROLLER เบอร์ ADS7846 (ON BOARD) ความละเอียด 12 BIT |
| 6.2 แบบต่อโดยตรงเข้ากับ X-, X+, Y-, Y+ ของ LCD เข้ากับขา A TO D ของ MCU โดยตรง |
| 7. ในการใช้งาน ถ้าไม่ต้องการใช้ในส่วน TOUCH SCREEN ก็สามารถต่อสัญญาณ I/O ในส่วนของ LCD อย่างเดียวก็ได้ |
| 8. สามารถต่อ INTERFACE เข้ากับ MCU ได้ทั้งไฟเลี้ยง 5V และ 3.3V ได้ |
| 9. CONNECTOR สำหรับต่อใช้งาน มี 2 แบบ |
| 9.1 ใช้งานต่อแบบ PARALLEL MODE 16 & 8 BIT จะใช้ต่อทาง PIN HEADER 2 x 20 (PITCH 2.54 mm.) |
| 9.2 ใช้งานต่อแบบ SPI MODE จะใช้ต่อทาง PIN HEADER 1 x 20 (PITCH 2.54 mm.) |
| 10. ใช้ IC 74LCX245 เป็น BUFFER และ IC AP1117-3.3 เป็นส่วน POWER |
| 11. POWER SUPPLY ต่อใช้งาน +5VDC |

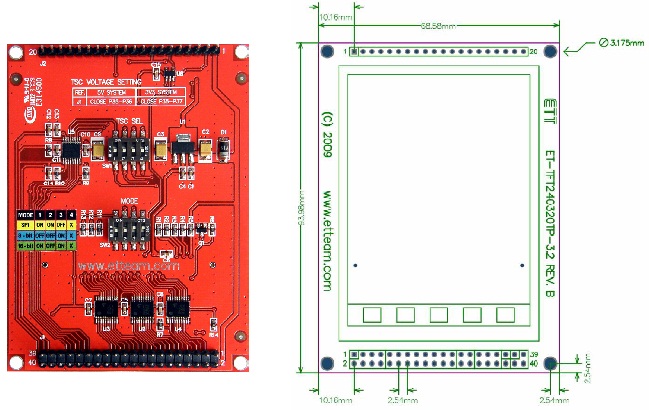

| 12. ขนาดบอร์ดพร้อม LCD จะเป็นขนาด 68.58 x 93.98 mm. |
| 13. พร้อมตัวอย่างโปรแกรมต่อใช้งานกับบอร์ดของทาง อีทีที โดยจะมี MCU เบอร์ AVR ATMEGA128, PIC PIC18F8722, |
| ARM7 LPC2318 |
| |
| |
| |
| |
| |
| ET-TFT240320TP-3.2 Rev B... ประกอบด้วย |
| 1. บอร์ดพร้อม LCD |
| 2. แผ่น CD-ROM ตัวอย่างโปรแกรม |
| |
 |
| |
| ดาวน์โหลด |
| 1. Catalog |
| 2. คู่มือภาษาไทย |
| 3. English Manual |
| |
| |
