ET-PIC STAMP 18F8722 (ICD2) ...............................................  *   895.- [P-ET-A-00400]
        ET-PIC STAMP 18F8628 (ICD2) ...............................................  *   895.- [P-ET-A-00375]

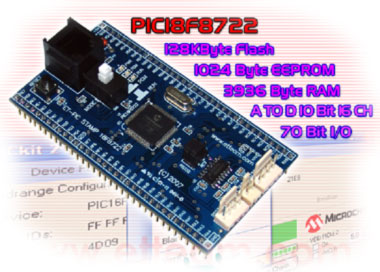

รูปที่ 1 ET-PIC STAMP 18F8722 (ICD2)


               บอร์ด PIC ที่มีโมดูลการสื่อสารแบบ USB ในตัว สามารถต่อใช้งานโปรแกรมข้อมูลเข้าตัว PIC ได้ ด้วยชุด ET-PGM PIC USB ของทาง อีทีที
           โดยจะมี 2 รุ่น โครงสร้าง และวงจรจะเหมือนกันทั้ง 2 รุ่น แตกต่างกันเฉพาะในส่วนของ MCU คือ

                ET-PIC STAMP 18F8722  คือ บอร์ดในตระกูล PIC ของบริษัท Microchip ออกแบบโครงสร้างเป็นบอร์ดขนาดเล็ก
            ง่ายต่อการนำไปประยุกต์ต่อใช้งานหรือใช้ต่อทดลองกับ Project Board
พร้อมอุปกรณ์ที่จำเป็นต่าง ๆ ในการนำบอร์ดไปต่อใช้งาน
            ต่อพัฒนาบอร์ดด้วยชุด ET-PGM PIC USB V1 หรือ V1 Plus ที่ใช้ต่อกับ Port USB ของเครื่องคอมพิวเตอร์ เข้ามายังบอร์ด
            ET-PIC Stamp 18F8722 (ICD2) ทางขั้วมาตรฐาน RJ-11 (ICD2)

                        [ ]  ใช้ MCU เบอร์ PIC18F8722 ขนาด 80pin TQFP Type
                        [ ]  หน่วยความจำแบบ Flash 128 KByte, RAM 3936 Byte, EEPROM 1024 Byte
                        [ ]  ฟังก์ชันภายในตัว MCU A-To-D ขนาด 10 Bits 16 CH, Timer/Counter, PWM, Watch DOG ฯลฯ
                        [ ]
  ET-PIC Stamp 18F8722 (ICD2) : ประกอบด้วย
                                    บอร์ด ET-PIC Stamp 18F8722 (ICD2)
                                    แผ่น CD-ROM คู่มือ
                                    ตัวอย่างโปรแกรม


                ET-PIC STAMP 18F8628  คือ บอร์ดในตระกูล PIC ของบริษัท Microchip ออกแบบโครงสร้างเป็นบอร์ดขนาดเล็ก
            ง่ายต่อการนำไปประยุกต์ต่อใช้งานหรือใช้ต่อทดลองกับ Project Board
พร้อมอุปกรณ์ที่จำเป็นต่าง ๆ ในการนำบอร์ดไปต่อใช้งาน
            ต่อพัฒนาบอร์ดด้วยชุด ET-PGM PIC USB V1 หรือ V1 Plus ที่ใช้ต่อกับ Port USB ของเครื่องคอมพิวเตอร์ เข้ามายังบอร์ด
            ET-PIC Stamp 18F8628 (ICD2) ทางขั้วมาตรฐาน RJ-11 (ICD2)

                        [ ]  ใช้ MCU เบอร์ PIC18F8722 ขนาด 80pin TQFP Type
                        [ ]  หน่วยความจำแบบ Flash 128 KByte, RAM 3936 Byte, EEPROM 1024 Byte
                        [ ]  ฟังก์ชันภายในตัว MCU A-To-D ขนาด 12 Bits 16 CH, Timer/Counter, PWM, Watch DOG ฯลฯ
                        [ ]
  ET-PIC Stamp 18F8628 (ICD2) : ประกอบด้วย
                                    บอร์ด ET-PIC Stamp 18F8628 (ICD2)
                                    แผ่น CD-ROM คู่มือ
                                    ตัวอย่างโปรแกรม

               คุณสมบัติร่วมของทั้ง 2 รุ่นเป็นดังนี้
                        [ ]  Run X'Tal on Board 10MHz สามารถตั้งให้ Run ได้ถึง 40MHz ได้ในตัว MCU จาก X'Tal 10 MHz
                        [ ]  จำนวน I/O Port ใช้งาน 70 Bit
                        [ ]
  RJ-11 (ICD2) ใช้ดาวน์โหลดโปรแกรมเข้าตัว MCU ด้วยชุด ET-PGM PIC USB V1 หรือ V1 Plus พร้อมสวิทช์ (SW)
                              เลือกโหมด (Mode) การทำงาน

                        [ ]  RS232 Port 2 ช่อง ขั้วต่อ 4 Pin ETT (ICL3232 on Board)
                        [ ]  ขั้วต่อออกใช้งานจากบอร์ดเป็น Pin Header ระยะห่างของขา 2.54 mm ด้านละ 34 Pin 2 ด้าน (68 Pin)
                        [ ]  Power Supply 5VDC, 2 Pin Power Input (สามารถใช้ชุด DC Power ET-Switching Adapter 5V/1.2A
                              Type H [
A-AP-A-00058] ราคา * 170.- เป็น Option ซื้อเพิ่ม)
                        [ ]  PCB ขนาด 8.8 x 4.8 cm.








    :: ดาวน์โหลด :: คู่มือ ภาษาไทย / English

    หมายเหตุ ราคายังไม่รวมภาษีมูลค่าเพิ่ม บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
