ET-TCS230 (P-ET-A-00290)

ราคา 490.- (ราคานี้ยังไม่รวม VAT7%)

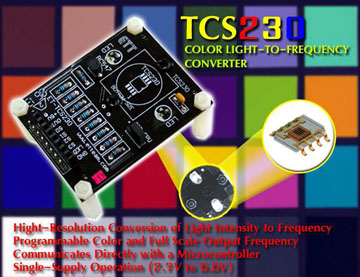

ET-TCS230


เป็นบอร์ดใช้วัดค่าสีต่างๆ ในแบบของ สีแดง, สีนํ้าเงิน, สีเขียว โดยให้สัญญาณ
เอาท์พุตแบบความถี่ (FREQUENCY OUTPUT) ใช้ IC เบอร์ TCS230 ของ
บริษัท TAOS

-  ใช้ IC เบอร์ TCS230 เป็นตัววัดความสว่างของสี ตัวไอซีประกอบด้วย
ชุดโฟโต้ไดโอด ขนาด 8 x 8 ตัว ซึ่งจะมี 4 กลุ่ม คือ สีแดง, สีนํ้าเงิน, สีเขียว และไม่มีฟิลเตอร์สี
-  ให้สัญญาณ OUTPUT ในแต่ละสี ที่เลือกออกเป็นความถี่ที่เปลี่ยนค่าต่อ
ความสว่างของสีนั้นๆ ได้
-  ใช้กับระบบแรงดัน 2.7V ถึง 5.5V กินกำลังงานตํ่า
-  ค่าความคลาดเคลื่อน 0.2% ที่ความถี่ 50KHz
-  บนบอร์ดมี LED แสงสีขาว สำหรับทำการสะท้อนสีของวัตถุ ในกรณี
แสงสว่างน้อย หรือไม่คงที่ในการตรวจสอบ
-  ขนาด PCB 4.4 x 5.6 cm.
-  ขั้วต่อขนาด 8 PIN, นำไปประยุกต์ใช้งาน เช่น ทดสอบสี LED, หุ่นยนต์, สีของผลไม้
-  ชุด ET-TCS230 ... ประกอบด้วย ET-TCS230, CD-ROM คู่มือใช้งาน


ดาวน์โหลด

- คู่มือบอร์ด

- ข้อมูลไอซี

1. App_525_proj2
2. App_axe045
3. App_nv98
4. catalog_tcs230
5. TCS230-app














ปรับปรุงเมื่อวันที่ ๑๑ มิ.ย. ๒๕๔๙
