    LYD208CV (Wireless)


Wireless Video Camera
กล้องวงจรปิดสีไร้สาย
พร้อมตัวรับกำลังส่ง 50mW
ต่อใช้งานกับโทรทัศน์ที่มี AV IN ได้โดยตรง

. . . LYD208CV . . .                                                     เลิกผลิต

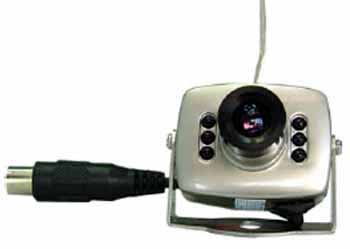

LYD208CV (Wireless) กล้องวงจรปิดสีไร้สายขนาดเล็ก กระทัดรัด นํ้าหนักเบา ใช้กำลังงานตํ่า ความเร็วสูง ง่ายต่อการนำไปใช้งาน ส่งสัญญาณแบบวีดีโอ ความละเอียดของภาพ 380 lines กำลังส่ง 50mW ความถี่ในการส่ง 900MHz~1200MHzใช้ได้กับ TV ระบบ PAL/CCIR NTSC/EIA

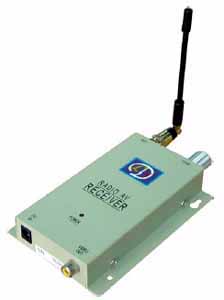

RC100 Manual-modulated receiver
ตัวรับสัญญาณวีดีโอจากกล้องวงจรปิดสีไร้สาย ความไวในการรับสัญญาณ +18/db ความถีในการรับสัญญาณ 0.9G/1.2G OUTPUT ต่อเข้ากับโทรทัศน์ทางช่อง AV
  LYD208CV (Wireless)    RC100 Manual-modulated receiver
  PAL  NTSC   High receiver sensitivity: +18/db
  Picture sensor:   1/3” 1/4”   Receive frequency: 0.9G / 1.2G
  System:   PAL/CCIR NTSC/EIA   Receive Signal: Video Only
  Effective pixel:   628 x 582 510 x 492   Voltage: DC 9V
  Picture region:   5.78x4.19mm 4.69x3.45mm   Current:  500mA
  Horizontal shRPNESS:   380 lines 380 lines   Size: 115 x 60 x 20 mm
  Scan frequency:   50Hz 60Hz
  Output level:   300mW  50mW   ชุดกล้องวงจรปิดสี ไร้สาย ประกอบด้วย ... กล้องวงจรปิดสีไร้สาย
LYD208CV, ตัวรับสัญญาณ RC100, สายต่ อ AV, Adapter DC 9V,
Adapter DC 8V, BAT 9V พร้อมชุดติดตั้งกับ ET-ROBOT ประกอบด้วย
PCB R-PCBC1 สำหรับติดตั้งกล้องวงจรปิ ด, น็อตสำหรับยึดกล้อง,
เสาต่อพลาสติก

  Output frequency:    0.9GHz  1.2GHz
  Straight transmission
  distance:		   300-500 Meters 50-100 Meters
  Minimum luminance:   3 LUX
  Sensitivity:   +18/db-AGL, ON-OFF
  Frequency control:   Extremely high frequncy stability because
  of the frequency phase-locking loop control
  Transmission signt:   Picture and voice
  Voltage:   DC+8V
  Current:   200mA
  Power consumption:   640mW
  Dimensions:    25 x 35 x 15 mm



การติดตั้งกล้องวงจรปิดเข้ากับ ET-ROBTICS

ใช้น็อตยึดระหว่างแผ่น PCB R-PCBC1
กับกล้องวงจรปิดจากนั้ นนำไปติดตั้งเข้ากับ
 ET-ROBOTICS โดยใช้เสาต่อพลาสติกดังรูป

ประยุกต์ใช้งานโดยนำ SERVO MOTOR ติดตั้งเข้ากับ
แผ่น PCB R-PCBC1 จากนั้นนำกล้องวงจรปิดติดตั้งลง
ไปที่ SERVO MOTOR เท่านี้กล้องวงจรปิดก็สามารถ
ถ่ายภาพได้รอบตัว
