    SERVO MOTOR

เปิดโลกของการใช้งานในแบบมืออาชีพ ในการทำเครื่องกล , ทำหุ่นยนต์ , รถหุ่นยนต์ ,แขนกล ด้วย SERVO MOTOR จาก อีทีที   ที่เรามีขนาดให้คุณได้เลือกมากที่สุดในราคาที่ประหยัด

คุ ณ ... สามารถทำหรือสร้างระบบเครื่องกลต่างๆ แขนกล,หุ่นยนต์ ต่างๆ ได้ เองโดยง่าย ด้วยระบบ SERVO MOTOR ไม่ต้องออกแบบในส่วนทดเกียร์ ส่วนควบคุมต่างๆใช้สัญญาณเพียง 1 เส้น ในการควบคุม รวมทั้งในเรื่องของแรงบิด แรงยก โดยมีให้เลือกได้ตั้งแต่ 2.3 Kg-CM ถึง 15 Kg-CM ไม่ต้องกลัวเรื่องมีแรงบิดแรงยกไม่พออีกแล้ว ...

SERVO MOTOR ... คือ มอร์เตอร์ไฟฟ้ากระแสตรง DC MOTOR ที่ถูกประกอบร่วมด้วยชุดเกียร์ และส่วนควบคุมต่างๆ ไว้ในโมดูลเดียวกัน โดยจะมีสัญญาณใช้งาน 1 เส้น และอีก2 เส้น เป็น VCC และ GND เท่านั้น ซึ่งสามารถควบคุมให้ตัว SERVO MOTOR หมุนซ้าย หรือ ขวาได้ +90 องศา - 90 องศา (180 องศา) โดยสามารถสั่งงานในการหมุนให้หมุนไปได้ตามองศาต่างๆ ที่ต้องการ ได้ด้วยตัวของ SERVO MOTOR เอง เช่น ต้องการหมุน 1 องศา หรือ 15 องศา ก็ได้ ไม่ต้องมีส่วนควบคุม หรือ SENSOR ใดๆ กลับมาตรวจสอบอีกทำให้ง่าย และสะดวกในการในการนำไปประยุกต์ใช้งานต่างๆ ได้จริง ...

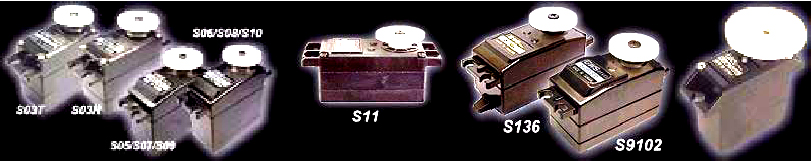

รุ่น  คุณสมบัติ ราคา

   MICRO/STD/JR    รุ่นที่มีขนาดเล็กนํ้าหนักเบา 790.-
   S03N/STD/JR    รุ่นมาตรฐานใช้งานทั่วไป 640.-
   S03T/STD/JR    รุ่นมาตรฐานแต่จะมีแรงบิดสูงกว่า S03N 640.-
   S03NXF/STD/JR    รุ่นที่มี SPEED เร็ว แต่จะมีแรงบิดต่ำกว่า S03N 640.-
   S03TXF/STD/JR    รุ่นที่มี SPEED เร็ว แต่จะมีแรงบิดต่ำกว่า S03T 640.-
   S04/BBM/JR    รุ่นที่ใหญ่ขึ้นมีแรงบิด 13 Kg-CM 990.-
   S666/STD/JR       รุ่นที่ใหญ่ที่สุดมีแรงบิด 15Kg-CM 1,490.-
   HS-322    รุ่นมาตรฐานของ HITEC มี แรงบิด 3.5 Kg-CM 750.-

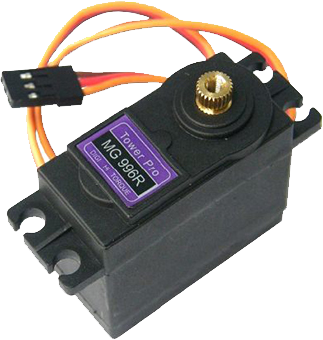

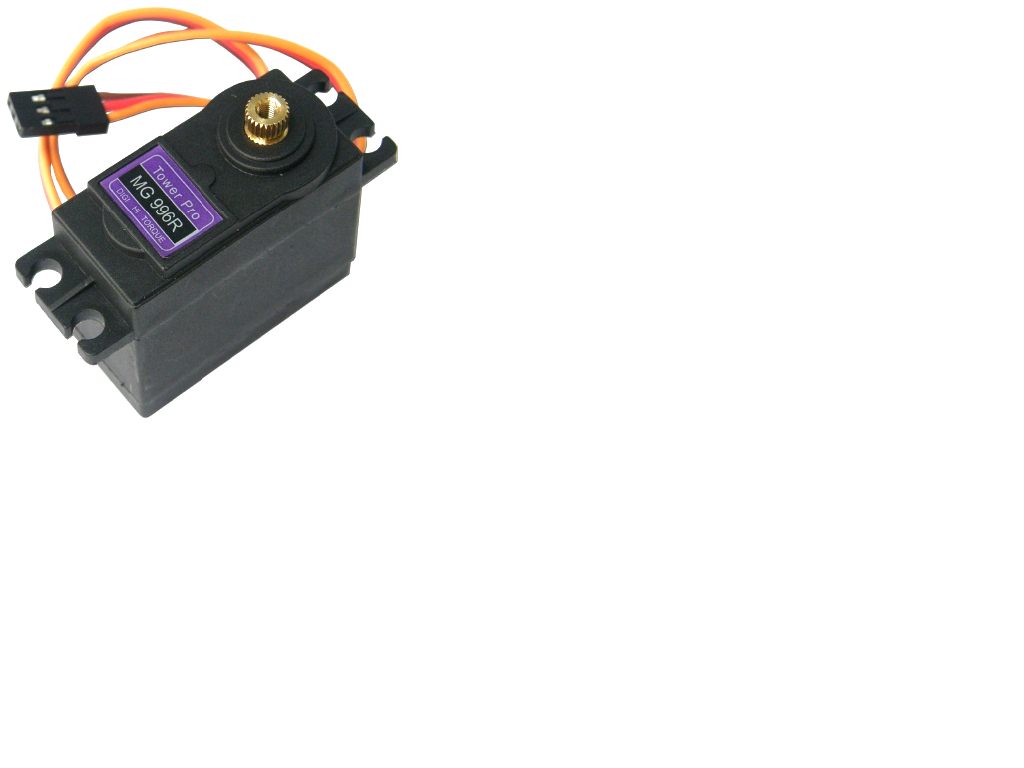

  MG996R SERVO MOTOR    (A-MO-M-00145) * 350.-



MG996R HIGHTORQUE METAL GEAR
DUAL BALL BEARING SERVO MOTOR

  • WEIGHT : 55 g
  • DIMENSION : 40.7 x 19.7 x 42.5 mm.
  • STALL TORQUE : 9.4 kg/cm (4.8V), 11 kg/cm (6V)
  • OPERATING SPEED : 0.17 s/60O (4.8V), 0.14 s/60O (6V)
  • OPERATING VOLTAGE : 4.8V TO 7.2V
  • RUNNING CURRENT : 500 mA - 900 mA (6V)
  • STALL CURRENT : 2.5A (6V)






SERVO PLUG : JR

  • ORANGE COLOR = PWM
  • RED COLOR = VCC
  • BROWN COLOR = GND

  Download Catalog [ click here ]










Model STD BBM

Size ( L x W x H )

m m /in

 Weight 4 .8 V 6 V

Speed

( sec /60º )

 Torque

Speed

( sec / 60º )

 Torque
g o z Kg -cm Oz - in Kg -cm Oz - in
Micro X

28 x 14 x 29.8

1.1 x 0.55 x 1.17

18 0.63 0.16 1.8 25  0.13 2.30 32
S03N X

39.5 x 20.0 x 35.6

1.56 x 0.79 x 1.40

41 1.44 0.23 2.40 47  0.18 4.00  56
S03T X

39.5 x 20.0 x 39.6

1.56 x 0.79 x 1.56

46.0 1.62 0.33 7.20 100  0.27 8.00 111
S04    X

54.4 x 26.5 x 51.5

2.14 x 1.04 x 2.03

114 4.00 0.25 10.00 138.88 0.20 13.00 180.5
S666 X

63.0 x 32.0 x 61.6

2.48 x 1.26 x 2.43

142.4 5.02 0.28 13.00 18  0.22 15.00 208
HS -322 X

40 x 20 x 36.5

1.57 x 0.78 x 1.43

43 1.51  0.19 3 41.66 0.15 3.5 48.6



S T D = Oiliness Bearing          B B M = Ball Bearings Metal Gear



PICO  X

22.8 x 9.5 x 15.5

0.90 x 0.37 x 0.61

5.40 0.19 0.12  0.70 10  0.09 0.84 12

MICRO/

2BBMG

   X

28 x 14 x 29.8

1.1 x 0.55 x 1.17

18 0.63  0.16 1.80 25 0.13 2.30 32
S03NXF X   39.5x20.0x35.6  41 1.45 0.15 2.20 31 0.12 2.45 34
S03TXF X   39.5x20.0x39.6 46 1.62 0.21 5.00 69 0.17 6.20 86



คู่มือการใช้งาน SERVO MOTOR พร้อมตัวอย่างโปรแกรม จากทีมงาน อีทีที                           ราคา 40 บาท



- Download -

เป็น ... คู่มืออธิบายการทำงานของตัว SERVO MOTOR การควบคุม, การทำให้ตัว SERVO MOTOR หมุนได้ 360 องศาพร้อมตัวอย่างการควบคุม โปรแกรมใช้งานกับ CPU บอร์ดต่างๆ ของทาง อีทีที เช่น

  • การควบคุม SERVO MOTOR ด้วย IC LM555

  • การควบคุม SERVO MOTOR ด้วย CPU PIC

  • การควบคุม SERVO MOTOR ด้วย CPU AVR

  • การควบคุม SERVO MOTOR ด้วย CPU MCS-51

  • การควบคุม SERVO MOTOR ด้วย CPU BASIC STAMP

  • การควบคุม SERVO MOTOR ด้วย CPU Z80

พร้อมทั้งคุณสมบัติต่างๆ ของ SERVO MOTOR แบบต่างๆ ที่จะนำเข้ามาให้ใช้งานอีกหลายรุ่น ด้วยคู่มือนี้คุณจะสามารถใช้ SERVO MOTOR ได้เป็นอย่างดี พิมพ์ด้วยกระดาษปอนด์อย่างดี หนา 36 หน้า ...



ปรับปรุงเมื่อวันที่  ๗ มี.ค. ๒๕๔๖ , ๒๑ ต.ค. ๒๕๔๖
