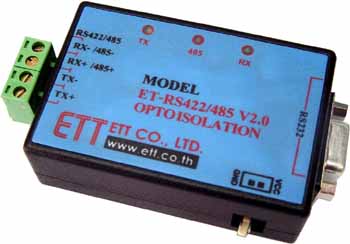

ET-RS422 / 485  ISOLATION  V2.0





 ชุดเปลี่ยนสัญญาณรับ-ส่งข้อมูล  จากแบบ RS232C เป็นแบบ RS422 หรือ 485 แบบ ISOLATION



. . . ET-RS422 / 485  ISOLATION  V2.0 . . .                                                           ราคา  1,980.- *





     ET-RS422/485 ISOLATION V2.0 เป็นชุดเปลี่ยนสัญญาณ รับ-ส่ง ข้อมูลแบบ RS232C เป็นแบบ RS422 หรือ 485 โดยเป็นแบบแยกสัญญาณระหว่างกัน ด้วยวงจร OPTO ลดปัญหาที่เกิดจากระบบไฟที่ผิดปกติ กันไม่ให้ระบบเสียหายทั้งหมดจากฟ้าผ่าเข้ามาในระบบสาย



คุณสมบัติโดยทั่วไป

   การแปลงสัญญาณ : RS232C  เป็น  RS422  (FULL DUPLEX)  และ  RS485  (HALF DUPLEX)
   BAUD RATE : 300BPS  ถึง  115.2KBPS
     ISOLATION : ISOLATION  DATA  INTERFACE  1600VRMS (1 MINUTE) ใช้  IC  MAX1480  เป็นวงจร ISOLATION
   ขั้วต่อใช้งาน

:

RS232C แบบ DB 9 PIN ตัวเมีย
RS422/485 แบบ PLUG TYPE TERMINAL BLOCK

   SW MODE :

สามารถเลือกตั้ง MODE ใช้งานได้ 4 MODE
     1. เป็นแบบ RS422
     2. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS OFF
     3. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS ON

4. เป็นแบบ RS485 แบบ AUTO รับ-ส่ง

   LED สถานะ

:

TX, 485, RX LED
   ระยะต่อใช้งาน : สามารถต่อสาย RS422/485 ได้ 4000 ฟุต หรือ 1.2 กิโลเมตร
   POWER SUPPLY : DC ADAPTER 10VDC 850mA
   ขนาดตัวกล่อง : 7.5 X 2.5 X 5 CM





       ชุด ET-RS422/485 ISOLATION V2.0 ประกอบด้วยตัว ET-RS422/485 ISOLATION V2.0 BOX, สายต่อ DB 9PIN หัวท้าย “ SERIAL CABLE DB-9 M/F ”, DC ADAPTER 10V 850mA แบบขั้ว 2 PIN “ A41090H-2P ”,  เอกสารประกอบการใช้งาน



.. DOWNLOAD ..

คู่มือการใช้งาน  ET-RS422 / 485  ISOLATION V2.0
