[ ETT product : ผลิตภัณฑ์ของ อิทีที ]


CP -JRZ8F01  V1



. . . CP-JRZ8F01  V1 . . .                                                         ราคา  1,090.-  ( ราคานี้ยังไม่รวมภาษีมูลค่าเพิ่ม )

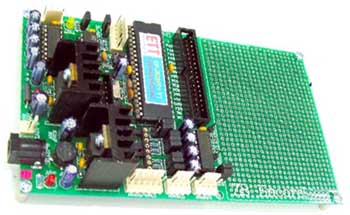

CP-jrZ8F01 V1... ชุดพัฒนา Z8ENCORE ที่สามารถ DOWNLOAD โปรแกรมเข้าตัว CPU ได้โดยตรง พร้อมโปรแกรมพัฒนาระบบ ด้วย “ ภาษา C ” มีให้พร้อมในชุด ...



พัฒนาโปรแกรมด้วย “ ภาษา C ” DOWNLOAD โปรแกรมที่เขียนขึ้นบนคอมพิวเตอร์ PC ที่เขียนด้วย “ ภาษา C ” เข้ามายังบอร์ดได้โดยตรงผ่านทาง PORT RS232




  • CP-JRZ8F01 V1 ใช้ CPU Z8ENCORE เบอร์ Z8F4801PM020SCแบบ 40 PIN DIP TYPE
  • 48 KBYTE โปรแกรมแบบ FLASH พร้อม RAM ภายในขนาด4 KBYTE
  • PORT I/O 29 PIN
  • ใช้ X’TAL 18.432 Mhz
  • A TO D ขนาด 10 BIT 8 CH INPUT 0 - 2.5V ( ใช้ VREF 2.5V LM336 ON BOARD )
  • 2 CH RS232 4 PIN ใช้ MAX232 ON BOARD
  • 4 PIN RS232 DOWNLOAD โปรแกรมที่เขียนขึ้นเข้าตัว CPU ได้โดยตรง
  • 6 PIN RS422/485 ใช้ IC 75176 ( OPTION )
  • 6 PIN ขั้ว SPI, 10 PIN ขั้ว I2C BUS
  • 34 PIN I/O ET BUS 1 ชุด
  • 7805 POWER 5V, LD1086 POWER 3.3V ON BOARD, POWER INPUT 9 - 12 VDC
  • ขนาดบอร์ด 15.3 X 9 CM PCB พื้นที่เอนกประสงค์ 8.5 X 6 CM

  • สามารถ DOWNLOAD โปรแกรมที่เขียนขึ้นบนคอมพิวเตอร์ PC ที่เขียนด้วย “ภาษา C” เข้ามายังบอร์ดได้โดยตรงผ่านทาง PORT RS232 ทำงานบน WINDOW 98/ME/2000/XP, พร้อมโปรแกรม “ ภาษา C ” ของ Z8ENCORE และตัวอย่าง ภาษา ซี มีให้พร้อมในชุด

  • ชุด CP-JRZ8F01 V1 ... ประกอบด้วย ตัวบอร์ด, คู่มือการใช้งาน, สาย ET-RS232 แบบ 9 PIN, แผ่น CD - ROM Z8ENCORE โปรแกรม “ภาษา C” พร้อมโปรแกรม DOWNLOAD และตัวอย่างโปรแกรม



[ บทความ ]

บทความเกี่ยวกับ Z80/Z180 [GO]


[ DOWNLOAD ]

DATA SHEET
คู่มือการใช้งานและตัวอย่างโปรแกรม

โปรแกรมใช้งานกับบอร์ดตระกูล Z8ENCORE


ปรับปรุงเมื่อวันที่ ๑๓ ก.พ. ๒๕๔๗, ๒๘ ก.ค. ๒๕๔๘
