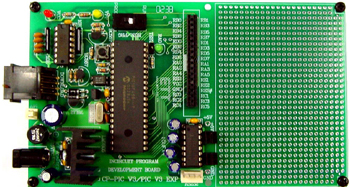

CP
-PIC V3
. . . CP-PIC V3 . . . ราคา 1,100.- . . . CP-PIC V3 PLUS . . . ราคา 1,090.- |
บอร์ดควบคุมในตระกูล PIC 18F458 พร้อมพี้นที่ PCB เอนกประสงค์
บอร์ดควบคุมในตระกูล
PIC ...
ตัวใหม่ล่าสุดของ MICROCHIP เบอร์
18F458 จากทีมงาน อีทีที
ที่เพิ่มความสามารถขึ้นจากรุ่น
PIC16F877
อีกมากมาย เช่น
ทำงานด้วยความเร็วสูงสุดถึง
40 MHz พร้อมหน่วยความจำ FLASH
PROGRAM MEMORY 32K BYTE, RAM ภายใน
1536 BYTE และ EEPROM ON CPU 256 BYTE คำสั่งใช้
งานเป็นแบบ 16 BIT, 10 BIT A TO D, CAN BUS MODULE ฯลฯ
มีมาให้เลือกใช้ให้เหมาะสมกับงานได้
3 รูปแบบ บอร์ด ...
CP-PIC V3
/ CP-PIC V3 PLUS ... เหมาะสำหรับผู้สนใจนำบอร์ดไปประยุกต์ต่ออุปกรณ์ใช้งานเองตรงตามความต้องการ
ในราคาประหยัด ...
CP-PIC V3
EXP / CP-PIC PLUS EXP ... ให้คุณสามารถทดลองศึกษาเรียนรู้และการใช้งานของ
CPU ของ PIC ได้โดยง่าย
พร้อม PROJECT BOARD ให้ต่อทดลองวงจรใช้ทดสอบการทำงานต่างๆ
ได้เอง ...
CP-PIC
V4 / CP-PIC V4 PLUS ... เหมาะสำหรับผู้ที่จะนำไปใช้งานที่ต้องการอุปกรณ์
I/O แบบต่างๆ
ใช้งานครบ เช่น RTC, I/O PORT เพิ่มเติม,
RS422/485,RELAY ON/OFF ฯลฯ
...
ในบอร์ดควบคุมรุ่นนี้ ... จะใช้วงจร INCIRCUIT DOWNLOAD แบบ HIGH VOLT ซึ่งจะทำให้คุณสามารถใช้งานได้ทั้งหมดของขาของตัว CPU และสามารถใช้งานสั่ง RUN ได้เต็มความสามารถ คือ 10MHz X 4 = 40 MHz ได้ ซึ่งจะทำไม่ได้ ถ้าเป็นการทำแบบ INCIRCUIT DOWNLOAD แบบ LOW VOLT ...
SOFTWARE สำหรับ DOWNLOAD โปรแกรม ใช้โปรแกรม EPIC WIN
การโปรแกรมจะเป็นแบบ
High Voltage ISP Program
การ DOWNLOAD โปรแกรมเข้าตัว CPU PIC นั้นจะทำผ่านพอร์ตขนาน (PARALLEL PORT) ของ COMPUTER PC
ใช้
CPU PIC18F458 RUN ความถี่ใช้งานได้ถึง
40 MHz
ON
CHIP FLASH PROGRAM MEMORY 32K BYTE,RAM 1536 BYTE,EEPROM 256 BYTE
A
TO D ขนาด 10 BIT 8 CHANNEL
HIGH
CURRENT SINK/SOURCE 25/25 mA
INCIRCUIT
DOWNLOAD แบบ HIGH VOLT
RS232
ON BOARD MAX232
34
PIN I/O ET BUS
พื้นที่
PCB เอนกประสงค์ 8.5 x 6
CM
7805
POWER SUPPLY ON BOARD ใช้ POWER DC 14 - 18 VOLT
ขนาด
PCB บอร์ด 15.3 x 9 CM
ชุด CP-PIC V3 / CP-PIC V3
PLUS ... ประกอบด้วย ตัวบอร์ด,
คู่มือใช้งาน, แผ่น
CD - ROM โปรแกรม
บรรจุโปรแกรมตัวอย่าง
โปรแกรม DOWNLOAD, สาย ET -
EMPIC ... ( บอร์ด CP - PIC V3
ต้องใช้ POWER SUPPLY 14 - 18 VOLT แนะนำให้ใช้กับ
DC ADAPTER 16 VOLT ET A06 ซื้อเพิ่มจากบอร์ด
ราคา 140 บาท )
|
