[ ETT product : ผลิตภัณฑ์ของ อิทีที ]

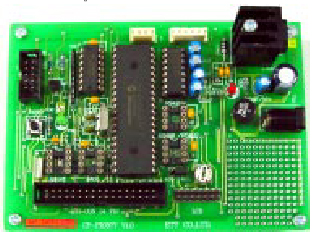

CP -PIC877  V1

. . . CP-PIC877 V1 . . .                                                                  ราคา     890.-

        นับจากที่ทาง บริษัท ETT ได้ผลิตแนะนำบอร์ด ที่ใช้ CPU ของ MICROCHIP TECHNOLOGY โดยใช้ CPU เบอร์ ที่เป็น FLASH MEMORY ขนาด 1K x 14 WORD คือ PIC16F84 เป็นต้นมานั้น วันนี้ทางทีมงานได้ผลิตบอร์ดที่ใช้ IC ของ MICROCHIP ตัวใหม่ คือ PIC 16F877 โดย CPU ตัวใหม่นี้เพิ่ม ขนาดของหน่วยความจำแบบ FLASH เป็น 8 K x 14 WORDS และเพิ่มขนาดจำนวน I/O ขึ้นมาอีกเป็นขนาด 32 I/O ทำให้สามารถใช้งานได้สะดวกยิ่งขึ้นอีกพร้อม A-TO-D ขนาด 10 BIT 8 CH โดยจัดทำเป็น 2 รุ่นด้วยกันคือ CP-PIC877 V1 และ V2 โดย ใน V2 ใช้เป็นบอร์ดในการศึกษาทำความเข้าใจในตัว CPU PIC16F877 ได้เป็นอย่างดี เนื่องจากมีส่วน สำหรับใช้ทดสอบ INPUT แบบ ต่าง ๆ มาให้พร้อม เช่น

• ทดสอบ A-TO-D
• INPUT PORT
• OUTPUT PORT

        ตัวบอร์ด CP-PIC877 V1.0 มีความสามารถในการทำงานเช่นเดียวกันกับ CP-PIC877 V2.0 โดยตัด ในส่วนวงจร ทดสอบการทำงานในส่วน ANALOG VR , Input Switch และ OUTPUT LED ออกไป ... ลดขนาด PCB ลง จึงสามารถนำ ไปประยุกต์ใช้งานต่าง ๆ ได้โดยง่าย และก็ยังมีความสามารถ In-Circuit Download PROGRAM ได้เช่น เดียวกับ CP-PIC877 V2.0 เพียงแต่ในชุด V1 จะไม่มีสาย DOWNLOAD ET-PSPI ให้

• ใช้ CPU PIC 16F877 RUN 4 MHZ
• ON CHIP FLASH PROGRAM MEMORY 8K x 14 WORDS
• ON CHIP 368 BYTES RAM / 256 BYTES EEPROM
• 31 BIT I/O PORT ใช้งานของ CPU บนบอร์ด CP-PIC877 V1.0 (34 PIN I/O ET-BUS)
• PORT แบบ SPI , I2C , RS232 ,RS422/485 (OPTIONS)
• กระแสสำหรับทำการซิงค์/ซอร์สสูงสุด (HIGH SINK / SOURCE CURRENT) 25 MA
• TWO CAPTURE , COMPARE , PWM MODULES
• ระบบ RTC ใช้ชิพ DS1307 (OPTIONS)
• Serial EEPROM 24XX (OPTIONS)
• POWER ON RESET/WATCHDOG TIMER
• A-TO-D ขนาด 10 BIT 8 CH (On Chip)
• LCD PORT 14 PIN ET-BUS ... สำหรับ LCD แบบตัวอักษร
• 7805 POWER SUPPLY ON BOARD
• PCB SIZE CP-PIC877V1.0 12 x 8.5 cm

ในชุด CP-PIC877 V1.0 ประกอบด้วย
บอร์ด CP-PIC877 V1.0 คู่มือการใช้งาน แผ่น DISK ใช้งานพร้อม โปรแกรม ASM และตัวอย่างโปรแกรม
