CP-JR51-ADU832 V1.0

. . . CP-JR51-ADU832  V1.0 . . .                                                               ราคา  1,980.-





IC ADuc832BS

ราคา  790 บาท

บอร์ดพัฒนาในตระกูล MCS51 ตัวใหม่ ที่มีวงจร A TO D 12 BIT ในตัว พร้อมหน่วยความจำภายในแบบ FLASH ให้ใช้เขียนโปรแกรมได้ถึง 62Kbyte โดยใช้ MCU เบอร์ ADuC832 ของบริษัท ANALOG DEVICES



บอร์ดพัฒนาใหม่ในตระกูล MCS51 ที่ ใช้ CPU MICROCONTROLLER ของบริษัท ANALOG DEVICES  สามารถเขียนและพัฒนาได้ โดยตรงจากเครื่องคอมพิวเตอร์ พีซี ไม่จำเป็นต้องใช้เครื่อง COPY อื่นๆ อีก โดย DOWNLOAD ข้อมูลเข้าตัวไอซีผ่านทาง RS232 PORT โปรแกรมทำงานบน WINDOWS 98, ME, XP

คุณสมบัติของตัว MICROCONTROLLER เบอร์ ADuC832BS

  • 62 KBYTE FLASH/EE PROGRAM MEMORY

  • 4 KBYTE FLASH/EE DATA MEMORY, 256 BYTE +2 KBYTE INTERNAL RAM

  • A TO D ขนาด 12 BIT 8 CHANNEL, 5µS, SELF CALIBRATING, 0.5 LSB

  • D TO A ขนาด 12 BIT 2 CHANNEL, 15µS, VOLTAGE OUTPUT 1 LSB

  • 32 I/O LINE, WATCHDOG TIMER, POWER SUPPLY MONITOR, TEMPERATURE SENSOR,VOLTAGE REFERENCE

  • 8/16 BIT PWM 2 CHANNEL, POWER ON RESET

  • RUN ความถี่ 16.8MHz สามารถโปรแกรมได้แบบ PLL จากความถี่ 32KHz

  • ต่อหน่วยความจำภายนอกสูงสุดได้ถึง 16M BYTE

  • PORT สื่อสารอนุกรม UART, I2C, SPI

  • 52 PIN MQFP TYPE

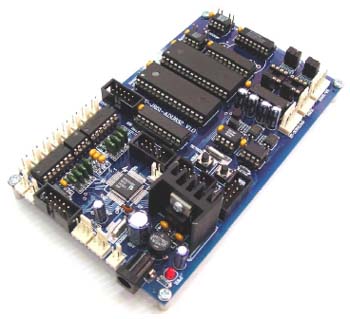

CP-jr51-ADU832 V1.0 MCS 51 ADuC832 62 Kbyte Flash

บอร์ด CONTROL ที่ใช้ MCU เบอร์ ADuC832BS ของบริษัท ANALOG DEVICES ออกแบบมาให้สามารถประยุกต์ใช้งานต่างๆ ได้เป็นอย่างดี โดยเฉพาะงานประเภท DATA LOGGER ต่างๆ



A TO D 12BIT / 62 Kbyte Flash

ADC 12 BIT 8 CH

DAC 12 BIT 2 CH

PWM 2 CH

Temperature Sensor

UART, I2C, SPI

  • ใช้ MCU เบอร์ ADuC832BS ตัวถังแบบ 52 PIN MQFP

  • RUN ความถี่สูงสุดได้ 16.78 MHz จากความถี่ X’TAL 32.768 KHz สามารถโปรแกรมความถี่ได้เอง RUN 12 CLOCK ต่อ MACHINE CYCLE

  • A TO D ขนาด 12 BIT 8 CHANNEL พร้อมส่วน IC OPAMP เป็น BUFFER ของ A TO D เบอร์ TLV2474 ป้องกัน MCU เสียหาย

  • D TO A ขนาด 12 BIT 2 CHANNEL พร้อม IC OPAMP เป็น BUFFER เบอร์ TLC272

  • 62 Kbyte FLASH PROGRAM, 4 Kbyte FLASH DATA, 256 + 2 Kbyte RAM ภายใน

  • ต่อขยาย RAM บนบอร์ด ได้สูงสุด 1 Mbyte ( เบอร์ 628512 2 ตัว เป็น OPTION และ DS1210 2 ตัว เป็น OPTION )

  • ET 10PIN PORT 4 ชุด โดยต่อจาก MUC P0, P1, P2, P3

  • 4 PIN RS232 MAX232 ON BOARD, 6 PIN RS422/485 ใช้ 75176 เป็น OPTION

  • 10 PIN I2C BUS, RTC 1307 เป็น OPTION, EEPROM 24XX เป็น OPTION

  • ขนาดบอร์ด 15.3 X 9 CM, 7805 ON BOARD

  • สามารถ DOWNLOAD โปรแกรมที่เขียนบนเครื่องคอมพิวเตอร์ พีซี ที่เป็น HEX FILE เข้ายังบอร์ด ได้โดยตรงผ่านทาง PORT RS232 ทำงานบน WINDOWS 95/98/ME/XP

• ชุด CP-jr51-ADU832 V1.0 ประกอบด้วย ตัวบอร์ด, คู่มือการใช้งาน, แผ่น CD-ROM MCS51, สาย ET-DOWNLOAD RD2 1 เส้น และสาย ET-RS232 แบบ 9 PIN 1 เส้น
