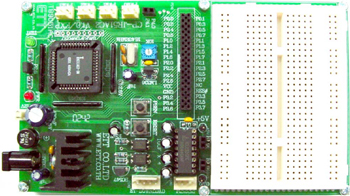

. . .  CP -JR51AC2  V1.0  EXP . . .                                               ราคา     1,270.-

ชุดบอร์ดพัฒนา ในตระกูล MCS51 ใหม่ จากทีมงาน อีทีที AT89C51AC2 ของ ATMEL

           ชุดบอร์ดพัฒนาใหม่ ... ในตระกูล MCS51 ... ที่สามารถใช้ในการเรียนรู้ทดลองและพัฒนานำไปใช้งานได้จริง รุ่นใหม่จากทีมงานไม่จำเป็นต้องใช้เครื่อง COPY หรือบอร์ดใดๆ มาต่อร่วมในการเขียนโปรแกรม สามารถทำการ DOWNLOAD ข้อมูล HEX FILE เข้าตัว CPU ได้โดยตรง ผ่านทาง RS232 PORT โปรแกรมทำงานบน OS ของเครื่องคอมพิวเตอร์ PC WINDOWS 95 / 98 / ME / NT / XP / 2000 ...

           ในบอร์ดรุ่นใหม่นี้ ... ใช้ CPU ในตระกูล MCS51 ของ ATMEL เบอร์ AT89C51AC2 แบบ 44 PIN PLCC  โดยมีคุณสมบัติที่ดี ดังนี้ ...

  •  32K BYTE ส่วนโปรแกรมแบบ FLASH เขียนอ่านใหม่ได้นับ 10,000 ครั้ง

  • 256 BYTE RAM และ 1K BYTE ERAM

  •  2K BYTE แบบ EEPROM บน CHIP ใช้เก็บข้อมูลต่างๆ เขียนอ่านใหม่ได้นับ 100,000 ครั้ง

  •  PLCC TYPE 44 PIN

  •  RUN ความถี่ได้ 2 แบบเลือกได้จากโปรแกรมเป็นแบบ 6 หรือ 12 CLOCK สูงสุดได้ 40 MHz

  •  5 CH 16 BIT PCA ประกอบด้วย PWM, HIGH - SPEED OUTPUT, TIMER AND EDGE CAPTURE

  •  POINTER ให้ใช้เขียนโปรแกรมได้ 2 ชุด

  •  21 BIT WATCH DOG TIMER

  •  32 + 2 PORT BIT I/O

  •  A TO D ขนาด 10 BIT 8 CHANNEL

  •  FULL DUPLEX UART COMPATIBLE 80C51

        ออกแบบเป็น 3 รุ่น 3 ลักษณะงานที่ให้นำไปใช้ให้เหมาะกับคุณ

CP - JR51AC2 V1.0 ... ออกแบบให้เป็นบอร์ดควบคุม ที่มีเฉพาะส่วนวงจรที่จำเป็น เช่น ภาคจ่ายไฟ, RS232, วงจร DOWNLOAD เหมาะสำหรับผู้ใช้งานที่ต้องการนำบอร์ดไปพัฒนาเอง พร้อมส่วน PCB เอนกประสงค์ ให้ต่อวงจรได้เองอีกด้วย ...

CP - JR51AC2 V1.0 EXP ... จะมีรูปแบบลักษณะเดียวกับในรุ่น V1.0 แต่จะเพิ่มในส่วนของ PROJECT BOARD เข้าไปสำหรับให้ผู้ใช้งานต่อทดลองศึกษาการทำงานของ CPU หรือวงจรต่างๆ ได้โดยง่าย เหมาะสำหรับผู้ที่ต้องการศึกษาเรียนรู้การทดลอง ...

CP - JR51AC2 V2.0 ... เป็นบอร์ดที่เพิ่มเติมออกแบบอุปกรณ์ I/O ต่างๆ เพิ่มขึ้นให้ใช้งานได้จากใน V1.0 เช่น RTC, EEPROM, RELAY, RS422/485 ...เหมาะสำหรับผู้ที่จะนำไปใช้งาน ...

ชุดอุปกรณ์สนับสนุน ... ใน CPU MCS51 ..จาก อีทีที.
1. คู่มือรู้จักและเข้าใจ CHIPS SUPPORT แบบ I2C (หนังสืออธิบายการทำงานของ IC แบบ I2C เช่น A/D,RTC,EEPROM...) 90.-
2. โปรแกรมภาษา BASIC MCS51 ( โปรแกรมเขียนพัฒนาบอร์ดของตระกูล MCS51 ด้วยภาษา BASIC ใช้งานบน WINDOWS ) 490.-
3. คู่มือภาษาซีสำหรับไมโครคอนโทรลเลอร์ MCS51 “MICRO C 51”(คู่มือภาษาไทยภาษาซี พร้อมโปรแกรมเขียนภาษาซีของ MCS51)  199.-
4. คู่มือ MCS-51 MICROCONTROLLERS (คู่มือภาษาอังกฤษ DATA IC ของ CPU MCS51 INTEL และชุดคำสั่งต่างๆของ CPU) 90.-
5. คู่มือ ATMEL FLASH MICROCONTROLLERS (คู่มือภาษาอังกฤษ DATA IC ของ CPU ATMEL เบอร์ AT89C51,52,1051,2051) 90.-
6. คู่มือ AT89S8252 FLASH MICROCONTROLLERS (คู่มือภาษาอังกฤษ DATA IC ของ CPU ATMEL เบอร์ AT89S8252,AT89S53) 30.-

7. คู่มือ P89C51RB2/RC2/RD2 ((คู่มือภาษาอังกฤษ DATA IC ของ CPU PHILIPS SEMICONDUCTORS เบอร์ P89C51RD2)

25.-

8. ET-CONV44TO48 (ชุด CONVER ขา IC แบบ 44 PIN PLCC เป็น แบบ 48 PIN DIP ใช้กับเครื่อง SUPER PRO และใช้ลง PROJECT BOARD)

320.-
*ในทุกชุดของ บอร์ด CPU MCS51 ของทาง อีทีที จะมีโปรแกรมใช้พัฒนาบอร์ดด้วย ASSEMBLY ทำงานบน OS DOS และ WINDOWS ให้ทุกชุด*

[ DOWNLOAD ]

บทความเกี่ยวกับ MCS-51 [GO]
คู่มือบอร์ด CP-JR51AC2 V1.0 EXP

ตัวอย่างโปรแกรม[GO]

โปรแกรม FLIP for Win / Linux

T89C51AC2 โปรแกรมดาวน์โหลดข้อมูล




ปรับปรุงเมื่อวันที่ ๑๔  ธ.ค. ๒๕๔๕, ๒๑ ธ.ค. ๒๕๔๖
