    4-20mA TO 5V (C-YA-A-00247) [ 140.- ยังไม่รวม Vat]

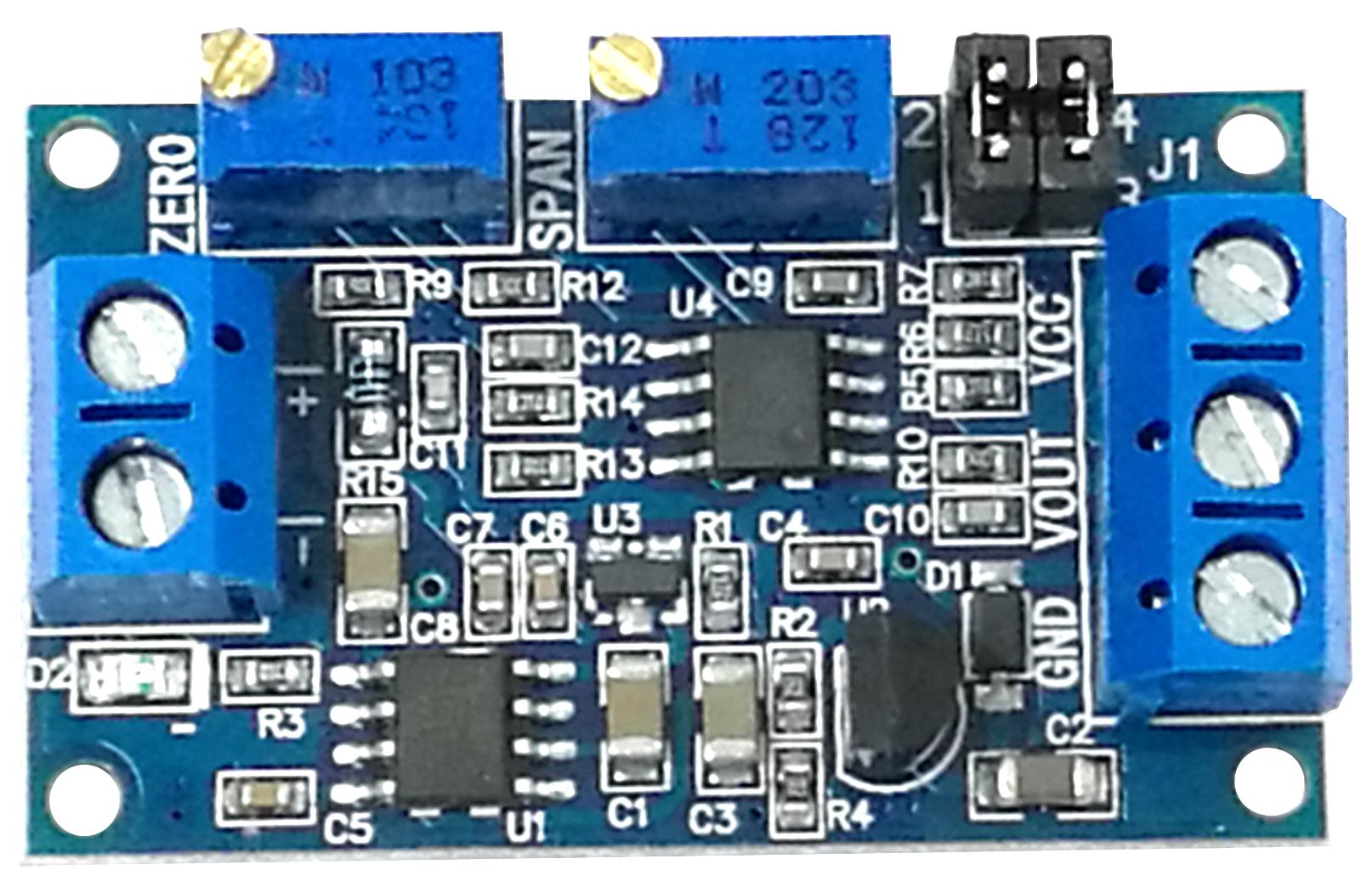

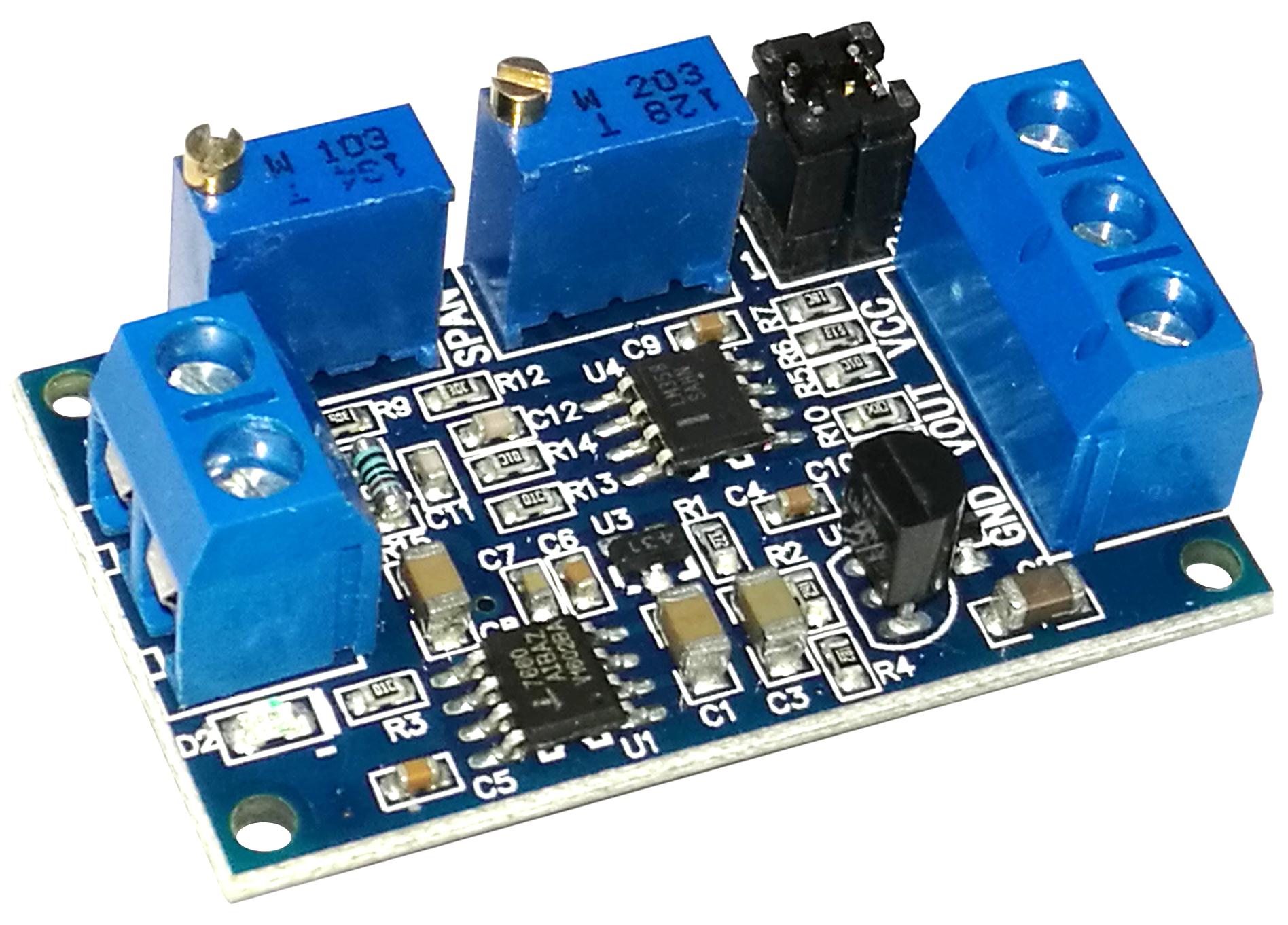

            เป็นบอร์ดสำเร็จรูปจากต่างประเทศ เปลี่ยนสัญญาณจากกระแส 4-20mA ให้เป็นค่า 0-5V
                เพื่อความสะดวกในการต่อเข้ากับ วงจร A TO D ของบอร์ดไมโครคอนโทรลเลอร์ต่างๆ เช่นจากอุปกรณ์ SENSOR
                 ทีมี OUTPUT ออกมาในรูปแบบ 4-20mA



            คุณสมบัติ
                                [ * ] สามารถแปลงค่าของกระแส 0-20mA, 4-20mA ให้เปลี่ยนค่าเป็น 0-3.3V, 0-5V และ 0-10V (
                                           ค่าเร่มต้นจากทางบริษัท อีทีที จะทดสอบ และตั้งค่าให้เป็น 4-20mA เป็น 0-5V)
                                [ * ] มีความต้านทานแบบ TRIMPOT สำหรับตั้งค่า ZERO และ SPAN
                                [ * ] มี JUMPER ตั้งค่าร่วมกับ TRIMPOT ในการตั้งค่าแรงดันไฟขาออก
                                [ * ] ใช้ไฟเลี้ยงวงจร 7-36VDC
                                [ * ] Iขนาดบอร์ด 42 x 25 mm.

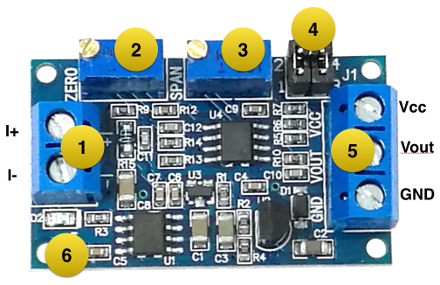

            [ 1 ] เทอร์มินอลสำหรับจ่ายกระแสเข้า (0-20mA, 4-20mA) โดยที่ I+ คือกระแสไหลเข้า และ I- คือกระแสไหลออก
            [ 2 ] หมายเลข 2 ตัวต้านทานปรับค่าได้ (ZERO)  สำหรับปรับค่าแรงดัน VOUT ให้เท่ากับ 0V หรือค่าอื่น
                         ในกรณีที่กระแสไหลเข้ามีค่าต่ำสุด เช่น 4mA
            [ 3 ] ตัวต้านทานปรับค่าได้ (SPAN) สำหรับปรับค่าแรงดัน  VOUT ให้ได้ในค่าสูงสุดตามที่ต้องการ
                         ในกรณีที่กระแสไหลเข้ามีค่าต่ำสุด เช่น  20mA
            [ 4 ] จั๊มเปอร์ (J1) สำหรับเลือกช่วงของแรงดัน VOUT ที่สามารถปรับได้โดยการปรับ จะปรับโดย
                         ใช้ตัวต้านทาน ปรับค่าได้ (SPAN) ซึ่งรูปแบบการเลือกจั๊มเปอร์มีดังนี้
                        [ * ]ตำแหน่ง J1 ช่วงกระแส 4-20mA
                                    [ > ] ช่วงแรงดัน 0-2.5V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ต่อ
                                    [ > ] ช่วงแรงดัน 0-3.3V J1 ตำแหน่ง 1,2 ไม่ต่อ J1 ตำแหน่ง 3,4 ไม่ต่อ
                                    [ > ] ช่วงแรงดัน 0-5V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ต่อ
                                [ > ] ช่วงแรงดัน 0-10V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ไม่ต่อ
                        [ * ]ตำแหน่ง J1 ช่วงกระแส 0-20mA
                                    [ > ] ช่วงแรงดัน 0-3.3V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ต่อ
                                    [ > ]ช่วงแรงดัน 0-5V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ต่อ
                                    [ > ] ช่วงแรงดัน 0-10V J1 ตำแหน่ง 1,2 ต่อ J1 ตำแหน่ง 3,4 ไม่ต่อ
            [ 5 ]  เทอร์มินอล สำหรับจ่ายไฟเลี้ยงบอร์ด และแรงดัน VOUT
                        [ * ] VCC ใช้ต่อแรงดันไฟเลี้ยงบอร์ด 7-36VDC (ถ้าต้องการแรงดันขาออก VOUT 10V
                                    จะต้องใช้แรงดันไฟเลี้ยงมากกว่า 12V)
                        [ * ] VOUT แรงดันทางด้านขาออก เพื่อนำไปต่อใช้งานกับไมโครคอนโทรลเลอร์ หรือ PLC
                                 [ * ] GND ขากราวด์
            [ 6 ]  6 LED (D2) แสดงว่ามีการจ่ายไฟเลี้ยงเข้าบอร์ด


            ตัวอย่างการปรับค่าบอร์ดให้แปลงค่ากระแส 4-20mA เป็นแรงดัน 0-5V
                                [ * ] เชื่อมต่อจั๊มเปอร์ J1 ตำแหน่ง 1,2 และตำแหน่ง 3,4
                                [ * ] จ่ายไฟเลี้ยง 7-36VDC เข้าบอร์ด จะสังเกตุเห็นว่า LED (D2) ติดสว่าง
                                [ * ] ำการจ่ายกระแส 4mA (อาจจะใช้ Current Loop Calibrator) เข้าทางขั้วเทอร์มินอล I+, I-
                                            และใช้มิเตอร์ วัดค่าแรงดัน VOUT เทียบกับขา GND ทำการหมุนตัวต้านทานปรับค่าได้
                                            (ZERO) จนอ่านค่าแรงดันได้ 0V
                                [ * ] ทำการเพิ่มกระแสเป็น 20mA และใช้มิเตอร์วัดค่าแรงดัน VOUT เทียบกับขา GND
                                            ทำการหมุนตัวต้านทานปรับค่าได้ (SPAN) จนอ่านค่าแรงดันได้ 5V

   ( *** บอร์ด 4-20mA TO 5V เป็นสินค้าจากต่างประเทศ จะไม่มีการรับประกันในสินค้ารุ่นนี้ *** )
