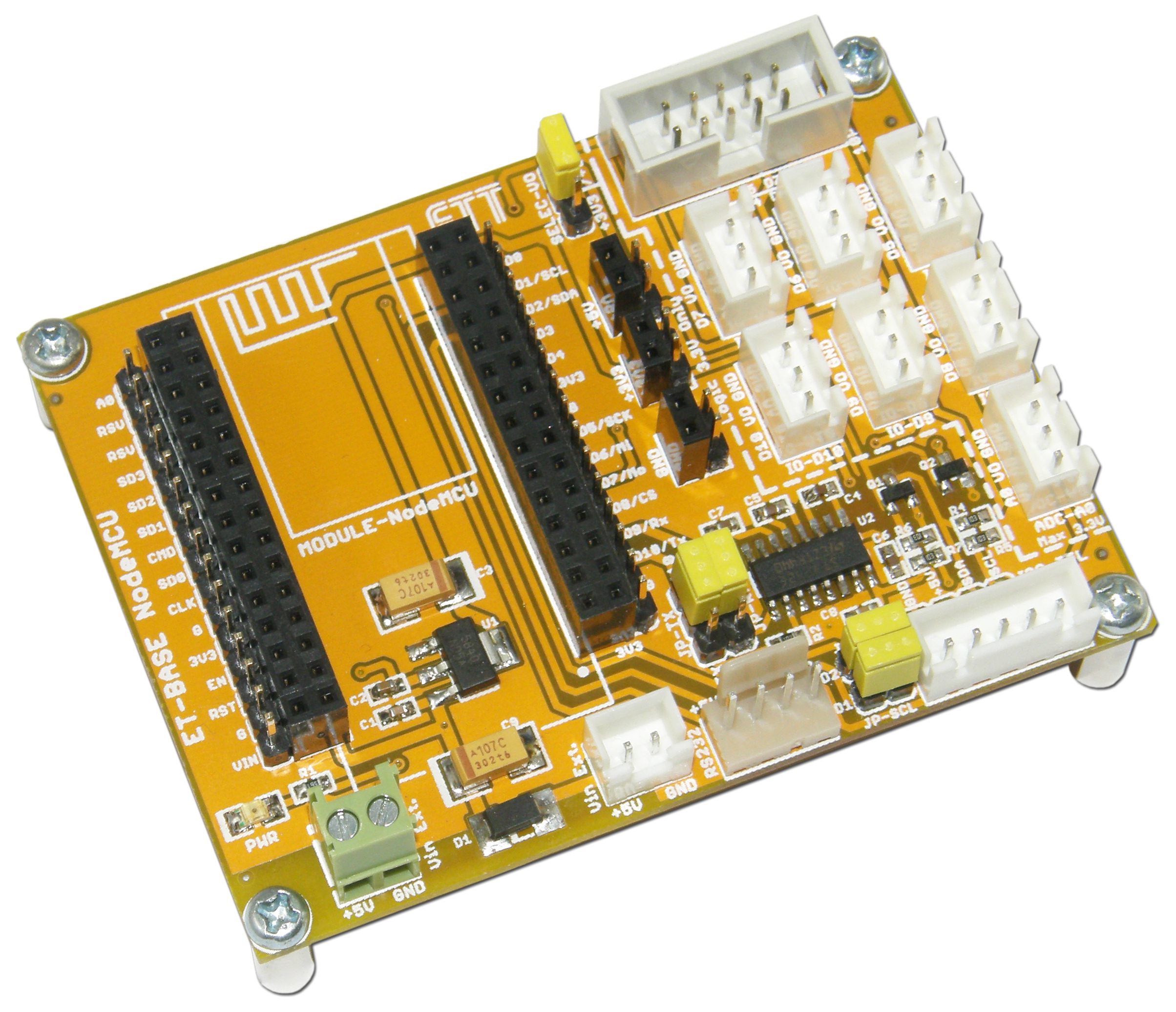

    ET-BASE NodeMCU (P-ET-A-00549) [ 320.- ยังไม่รวม Vat]

            เป็นบอร์ดที่ใช้สำหรับรองรับการติดตั้งบอร์ด NodeMCU ทำให้สะดวกในการนำไปใช้งาน
            โดยได้ดึงเอาขาสัญญาณ I/O ต่างๆ ของ NodeMCU ออกมาภายนอก ให้สะดวกในการนำไปใช้งาน

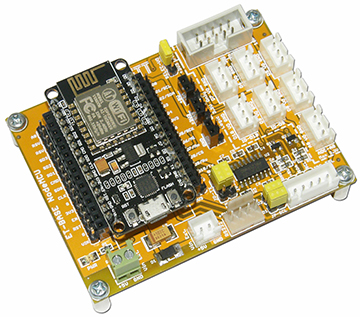

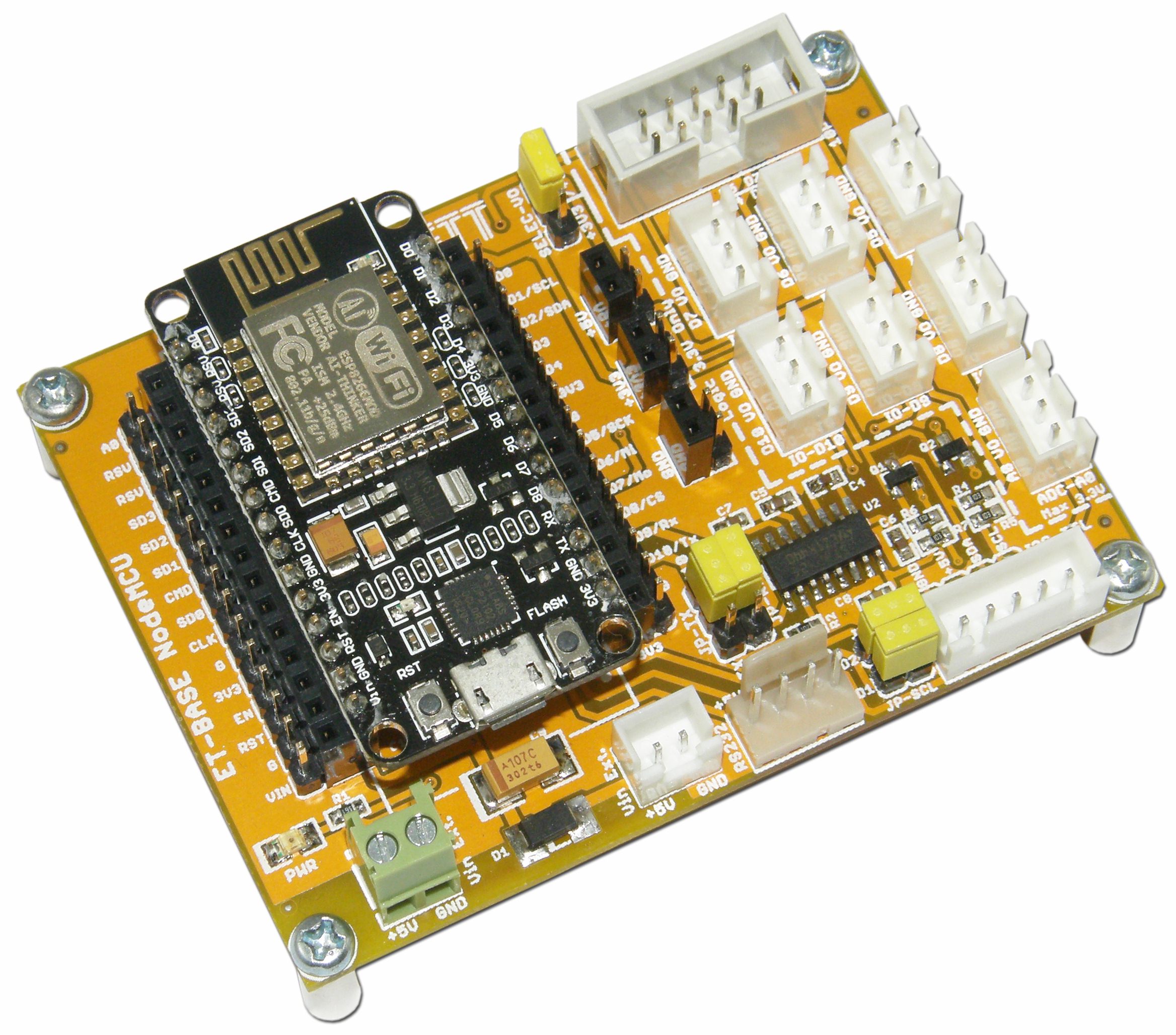

รูปการเชื่อมต่อบอร์ด ET-BASE NodeMCU เข้ากับบอร์ด NodeMCU LUA WIFI


       คุณสมบัติ

     [*] มีขั้วต่อ RS232 แบบ 4 PIN ETT ที่ผ่าน IC LINE DRIVER ST3232 นำไปต่อกับอุปกรณ์อื่นๆ ที่มี
            PORT RS232 ได้เลย
     [*] มีวงจร REGULATOR LM1117 เปลี่ยน 5V เป็น 3.3V ในบอร์ด
     [*] มีขั้วต่อขั้ว POWER รับไฟ 5 V เลี้ยงบอร์ด แบบ 2 PIN TERMINAL และแบบ BLOCK 2 PIN
     [*] มีขั้วต่อ I/O D0-D7 ในแบบ BLOCK 10PIN ETT ต่อใช้งานกับบอร์ดต่างๆ ของ ทาง อีทีที ที่รองรับแรงดันไม่เกิน 3.3V
     [*] มีขั้วต่อ I/O D5-D10 และ A0 ในแบบ BLOCK 3 PIN ให้ใช้ต่อใช้งาน
     [*] มีขั้วต่อ I2C แบบ BLOCK 5 PIN ที่ผ่านวงจรปรับระดับแรงดันแล้ว สามารถใช้งานกับ LOGIC 5V ได้
     [*] พร้อมขั้วต่อ PIN HEADER ตัวผู้ และตัวเมีย แบบละ 30PIN สำหรับต่อขาจาก MODULE NodeMCU ออกมาใช้งานเอง
     [*] ขนาดบอร์ด 81.28 x 60.96 mm.
     [*] ภาคจ่ายไฟ 5VDC ภายนอก สามารถใช้ ET-SWITCHING ADAPTER 5V 2A TYPE B (A-AP-A-00095) ราคา * 190.- ได้ (OPTION)
     [*] บอร์ด ET-BASE NodeMCU ประกอบด้วย ...
               [*] บอร์ด ET-BASE NodeMCU
               [*] เอกสารการใช้งาน

     [*] OPTION CONNECTOR ตัวเมียซื้อเพิ่มเติมบอร์ด ET-BASE NodeMCU

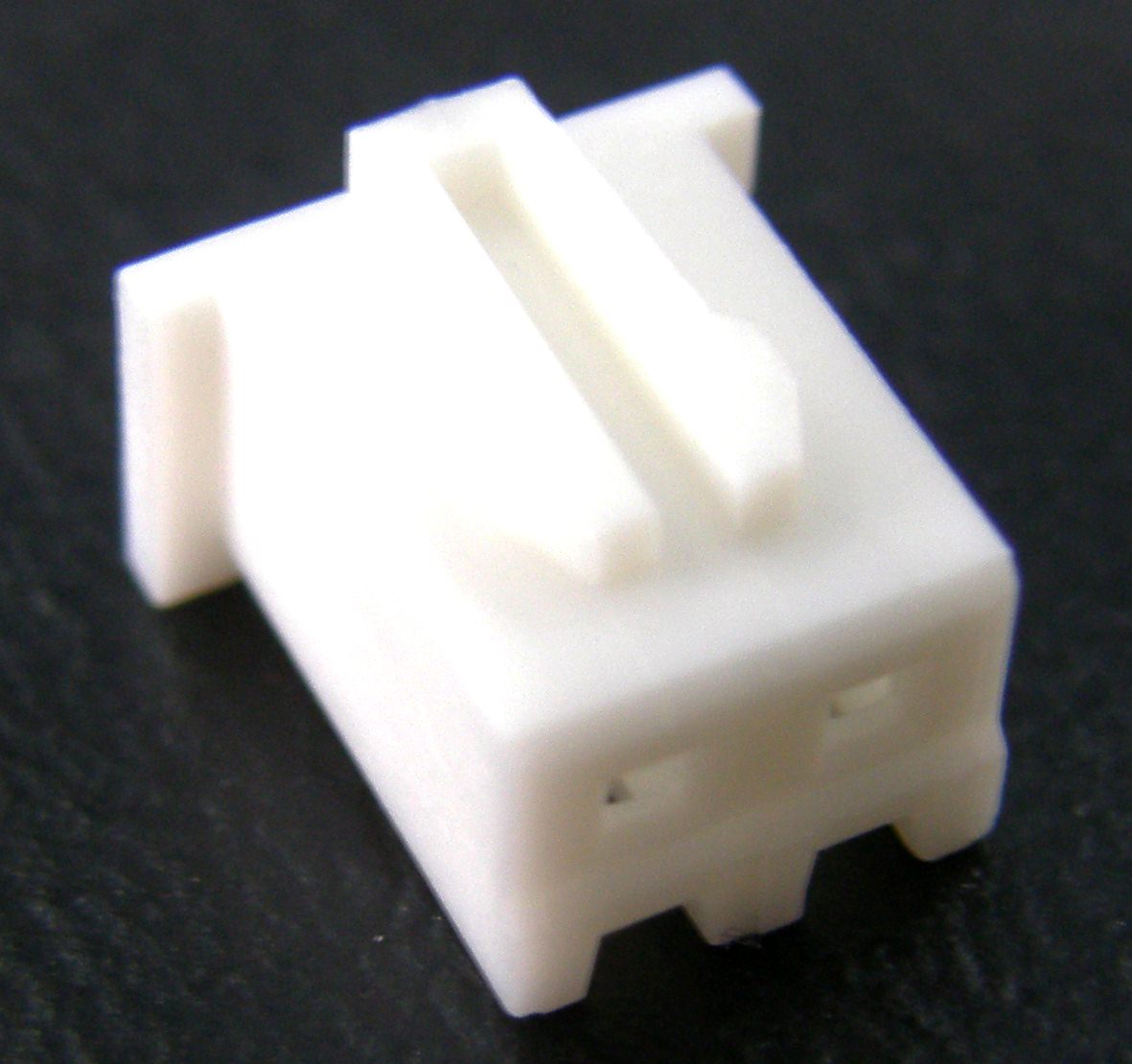

               [*] CON 2P HOUSING 2.50 mm. (A-CO-A-00162) * 1.00 .-

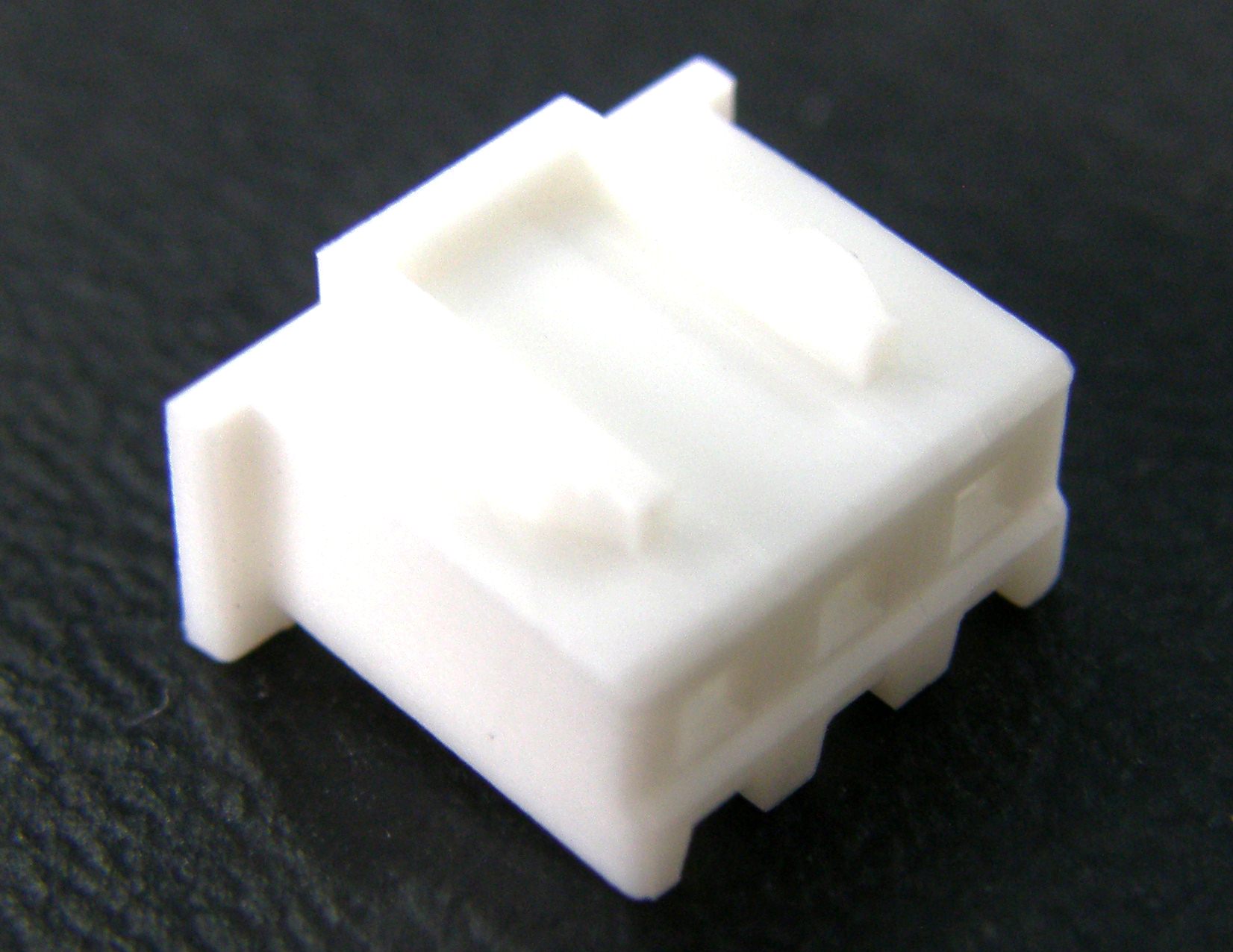

               [*] CON 3P HOUSING 2.50 mm. (A-CO-A-00169) * 1.25 .-

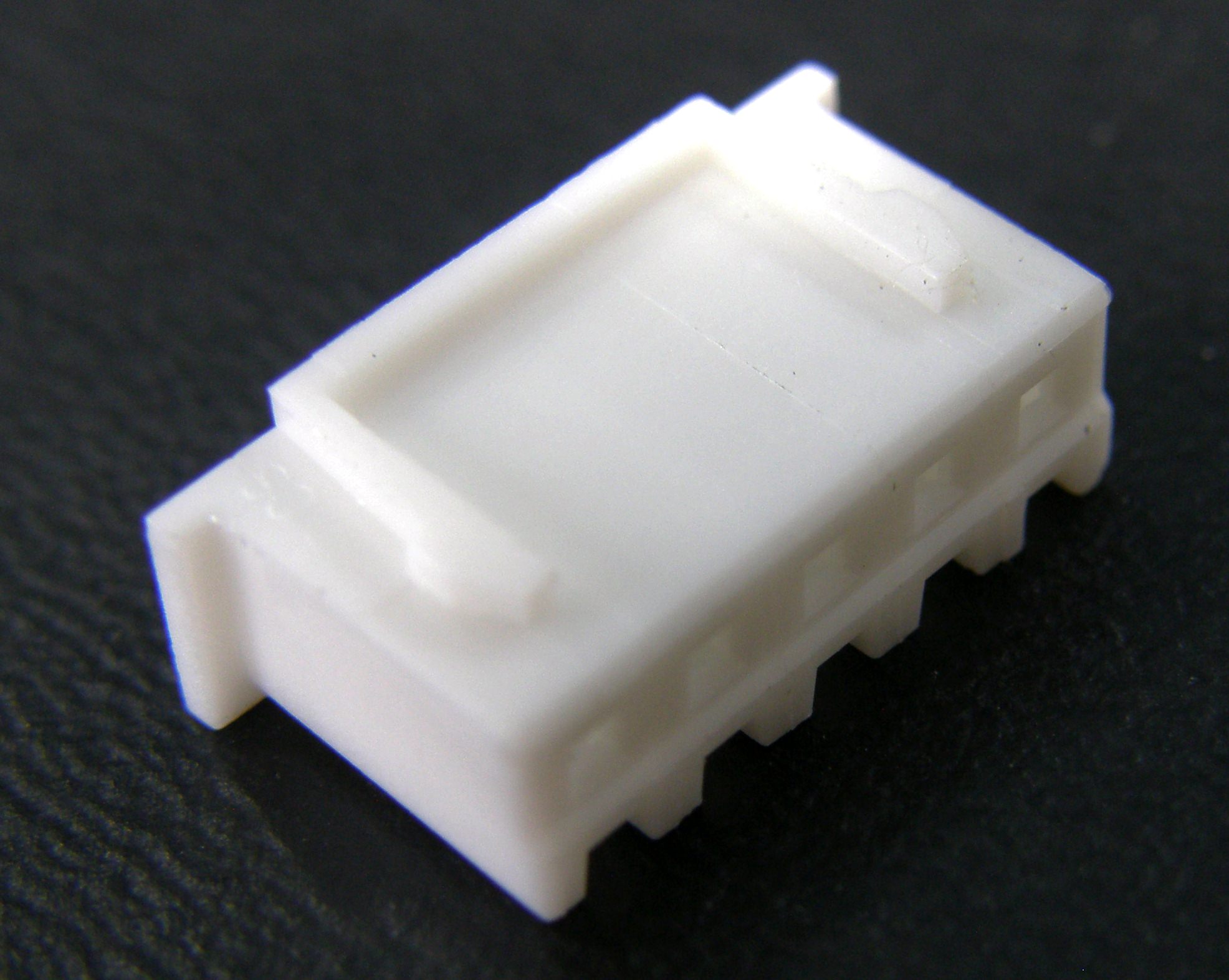

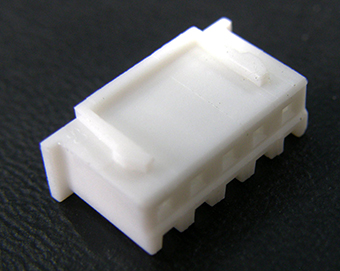

               [*] CON 5P HOUSING 2.50 mm. (A-CO-A-00268) * 1.50 .-

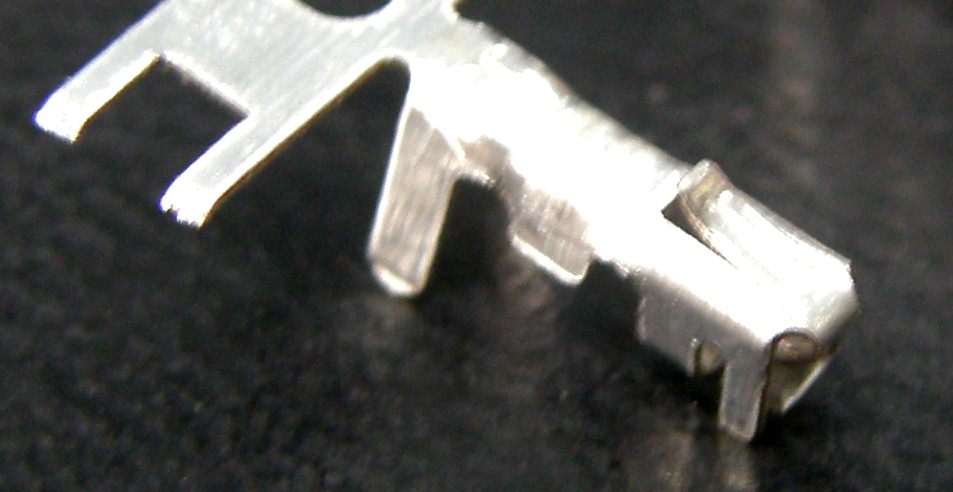

               [*] CRIMP TERMINAL 2.50 mm.  (A-CO-T-00002) * 0.50 .-


               [*] ET-CABLE RS232 9 PIN F  (P-CB-A-00002) * 50 .- [สาย RS232 DB9 PIN ตัวเมีย ปลายสาย เป็น CON 4 PIN ตัวเมีย]
