INTERFACE > ET-MINI 422/485 ISOLATION (P-ET-A-00528) ....(ขั้นตอนการสั่งซื้อ) |
| |
| |
 |
| |
| |
| |
| ET-MINI 422/485 ISOLATION (P-ET-A-00528) [ 790.- ยังไม่รวม Vat] |
| |
|
|

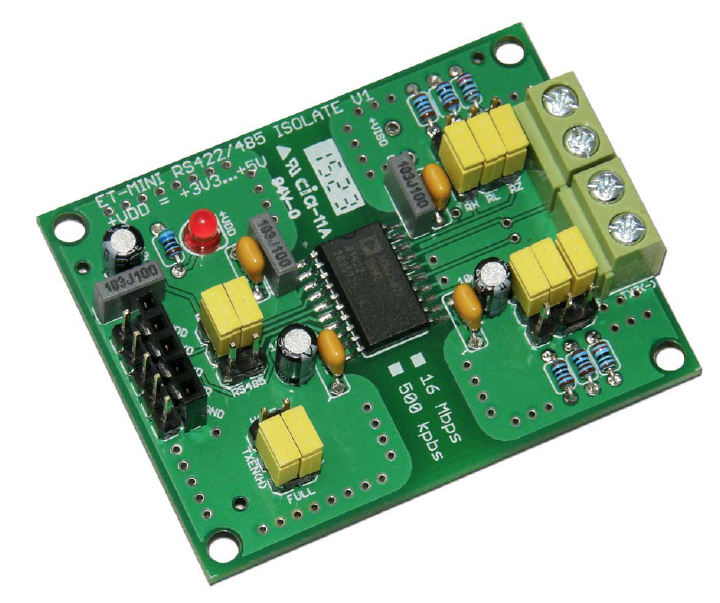

ET-MINI 422/485 ISOLATION เป็นบอร์ดในตระกูล MINI BOARD เป็นชุดใช้ต่อทดลองหรือต่อใช้งานจริง |
ในวงจร RS232 (TTL) เป็น RS422/485 ในแบบแยกสัญญาณออกจากกัน (ISOLATED) ป้องกันความเสียหาย
|
|
ที่เกิดจากระบบไฟผิดปกติ หรือฟ้าผ่าเข้ามาในระบบ ลดปัญหาสัญญาณรบกวนได้ |
| |
| |
| |
| คุณสมบัติ |
|
[*] ใช้ IC เบอร์ ADM2587E ของบริษัท ANALOG DEVICES |
|
[*] รับสัญญาณ RS232 (TTL ขนาด 3V หรือ 5V) เปลี่ยนเป็นการสื่อสารแบบ RS422 (FULL DUPLEX) หรือ |
|
RS485 (HALF DUPLEX) |
|
[*] แยกสัญญาณ ISOLATED ออกจากกันทาง RS232 กับ RS422/485 ด้วย DIGITAL ISOLATION COUPLER 2500 VRMS |
|
(1 MINUTE) |
|
[*] DATA RATE ในการรับส่งข้อมูลไม่เกิน 500 kbps |
|
[*] ต่อใช้งานรับส่งข้อมูลในระบบได้ 256 จุด |
|
[*] 4 PIN แบบ TERMINAL เป็นส่วน รับ-ส่ง ข้อมูล RS422/485 |
|
[*] 5 PIN แบบ PIN HEADER 1 x 5 MALE และ 1 x 5 FEMALE ในส่วนของ TX, RX, DIR, VCC, GND ด้าน RS232 (TTL) |
|
[*] ใช้ไฟเลี้ยงวงจร 3.3 ถึง 5 VDC |
|
[*] ขนาด PCB 4.4 x 5.6 cm. |
|
[*] ในชุดประกอบด้วย ตัวบอร์ด และเอกสารการใช้งาน |
| |
| |
| |
| |
| |
| ดาวน์โหลด :: Downloads |
| |
| [1] Catalog (ภาษาไทย) |
| [2] Manual |
| [3] คู่มือ |
| |
| |
