INTERFACE > ET-MINI POWER RELAY (P-ET-A-00503) ....(ขั้นตอนการสั่งซื้อ) |
||||||||
|
||||||||
|

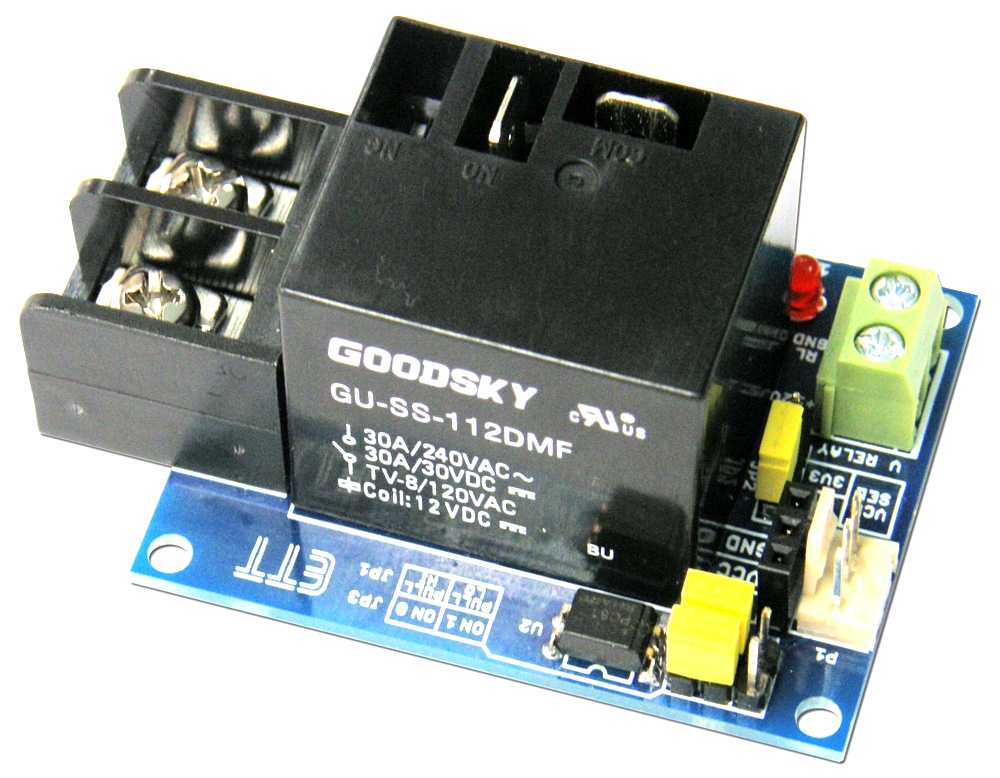

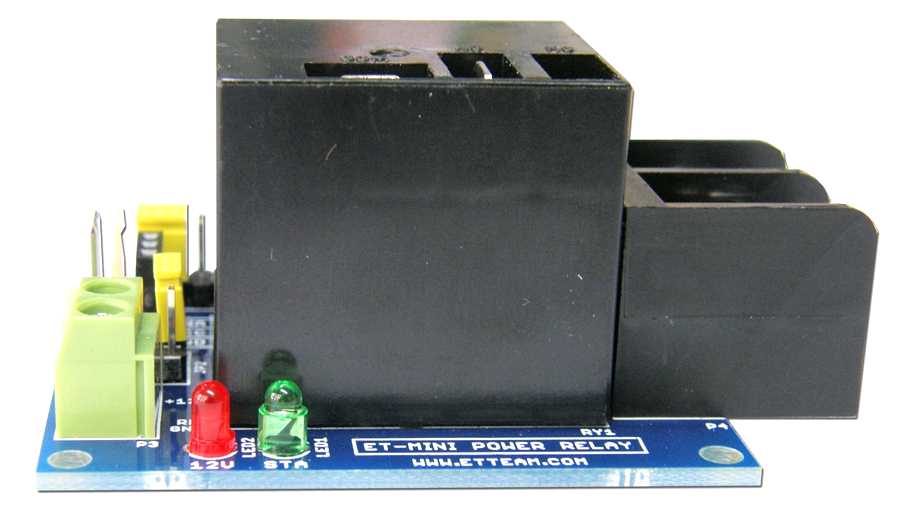

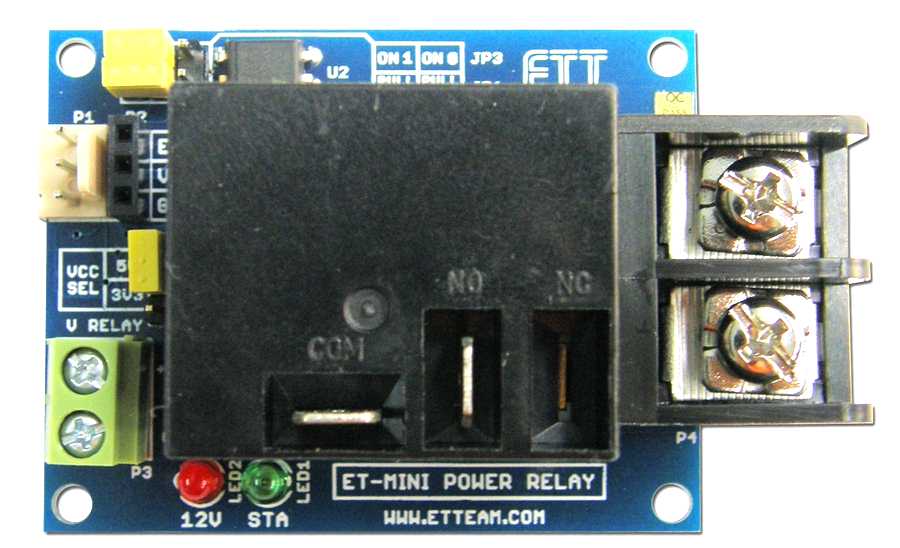

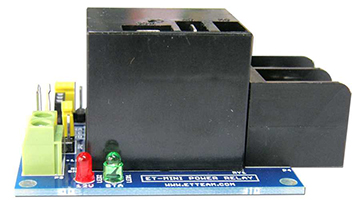

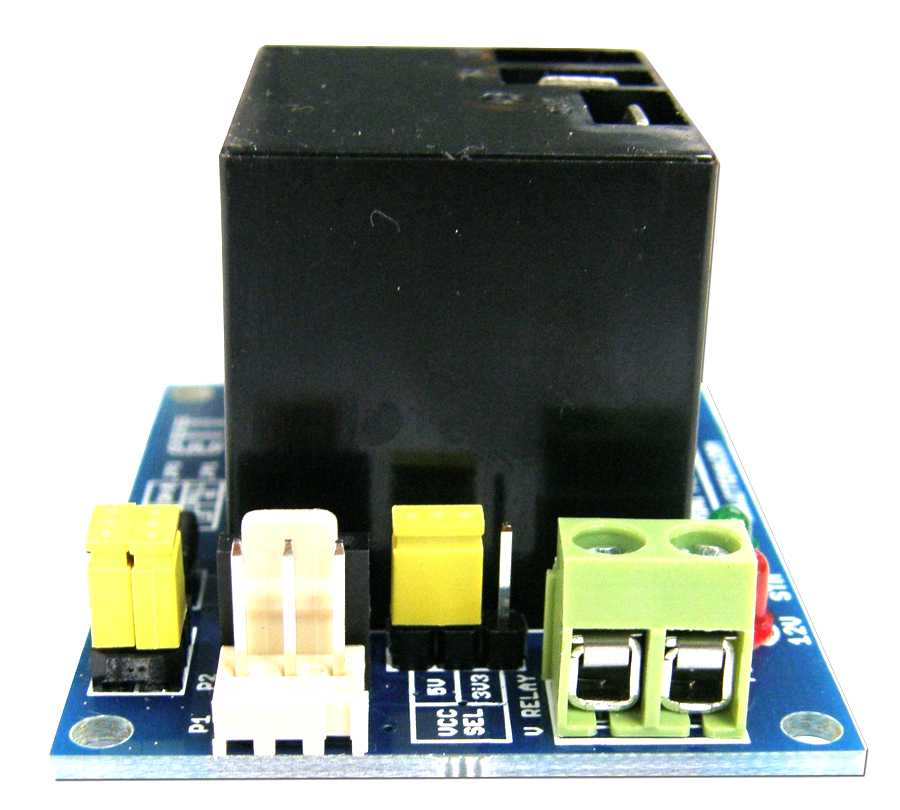

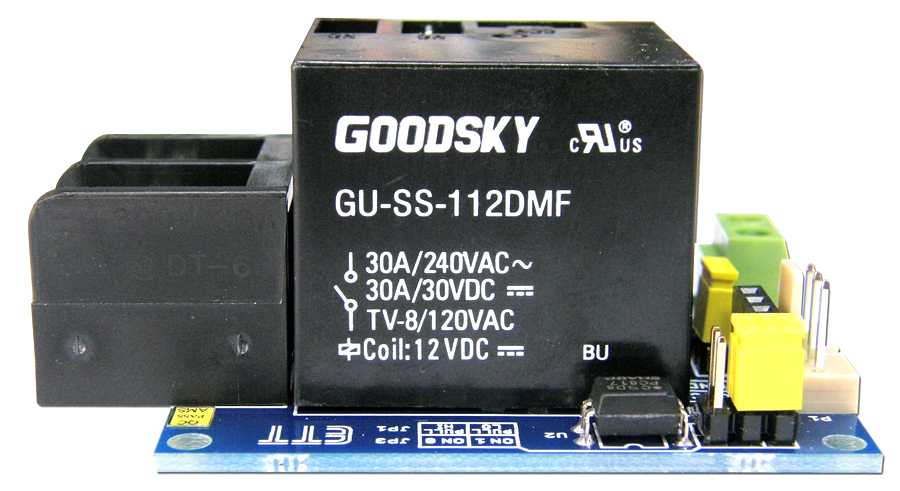

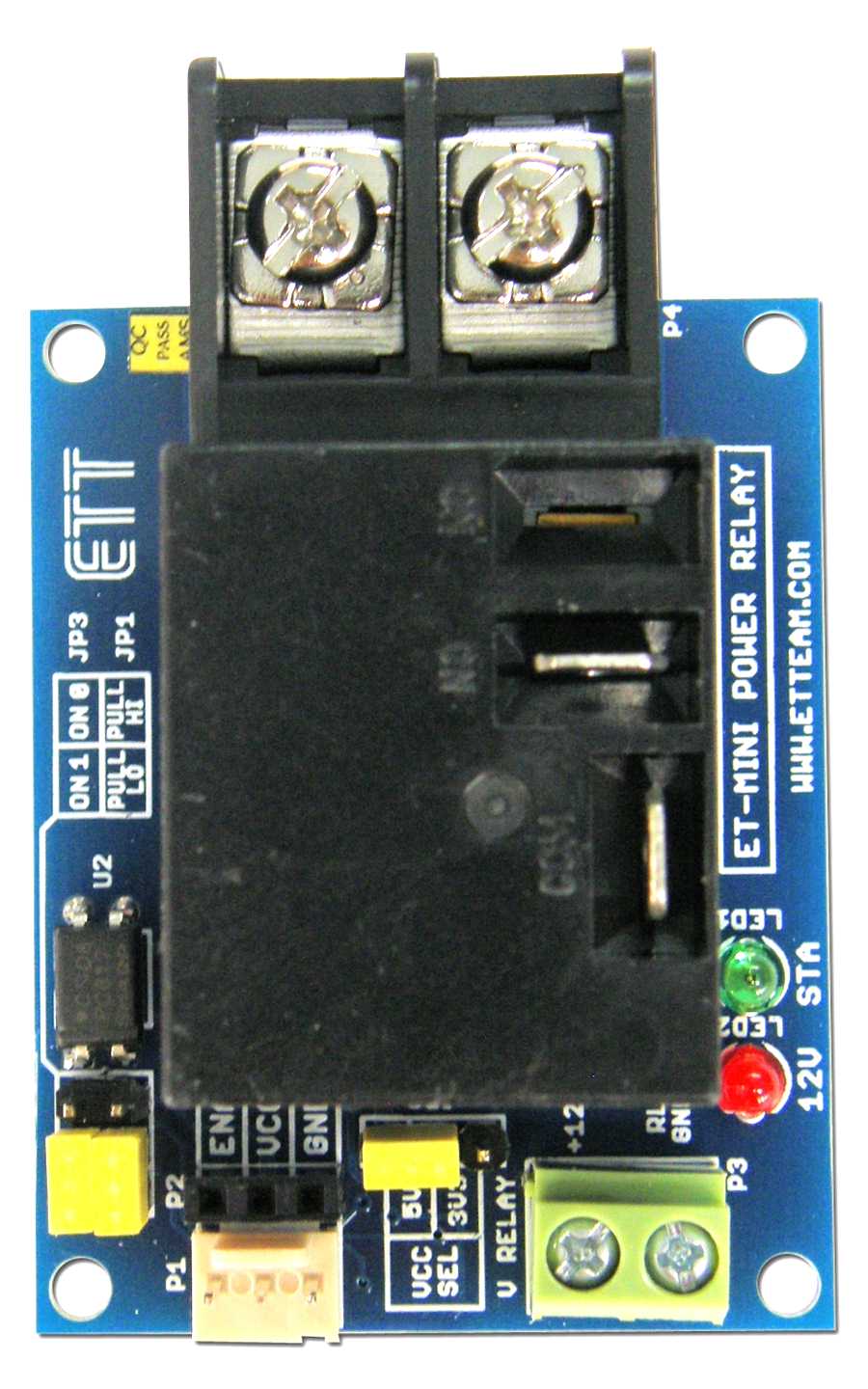

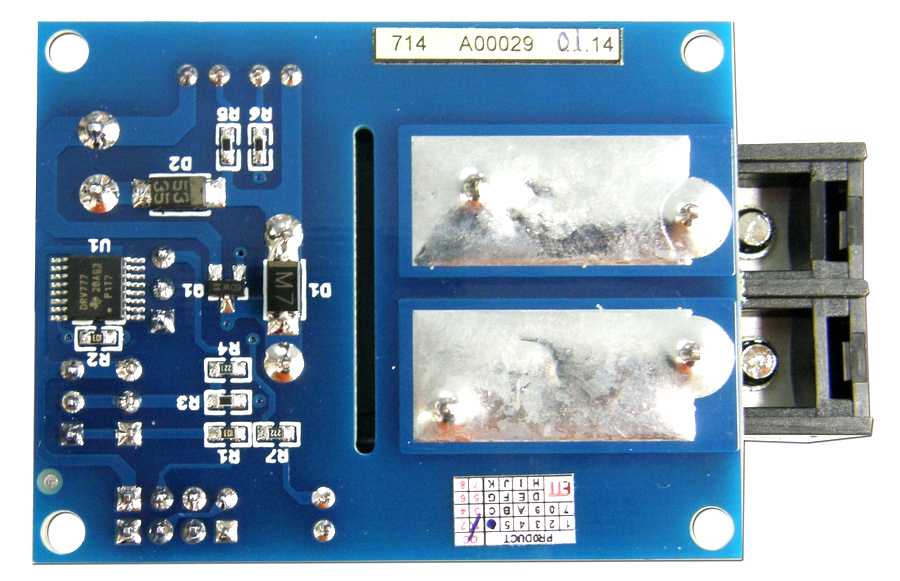

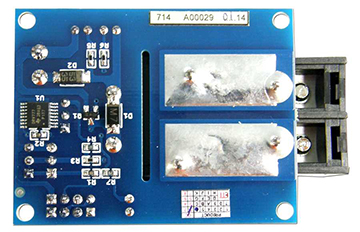

เป็นบอร์ด POWER RELAY 1 OUTPUT มีหน้าสัมผัส RELAY แบบ NO ขนาดกระแสสูงสุด 30A/240VAC |
||||||||
| 30A/30VDC ขนาดไฟ DC COIL RELAY 12VDC, สามารถต่อใช้กับ บอร์ดที่เป็น 3.3V หรือ 5V ได้ | ||||||||
| คุณสมบัติของ ETT-MINI POWER RELAY | ||||||||
| [ ] ใช้ไฟเลี้ยงวงจรส่วน TTL 3.3 - 5VDC, ไฟเลี้ยง RELAY 12VDC/100mA | ||||||||
| [ ] ควบคุมการทำงานของ RELAY ด้วยสัญญาณ ลอจิก TTL 3.3 - 5VDC | ||||||||
| [ ] เลือกสั่งงานการทำงาน RELAY ให้ทำงานได้ที่ LOGIC “ 0 ” หรือ LOGIC “ 1 ” ได้ด้วยการ SET JUMPER | ||||||||

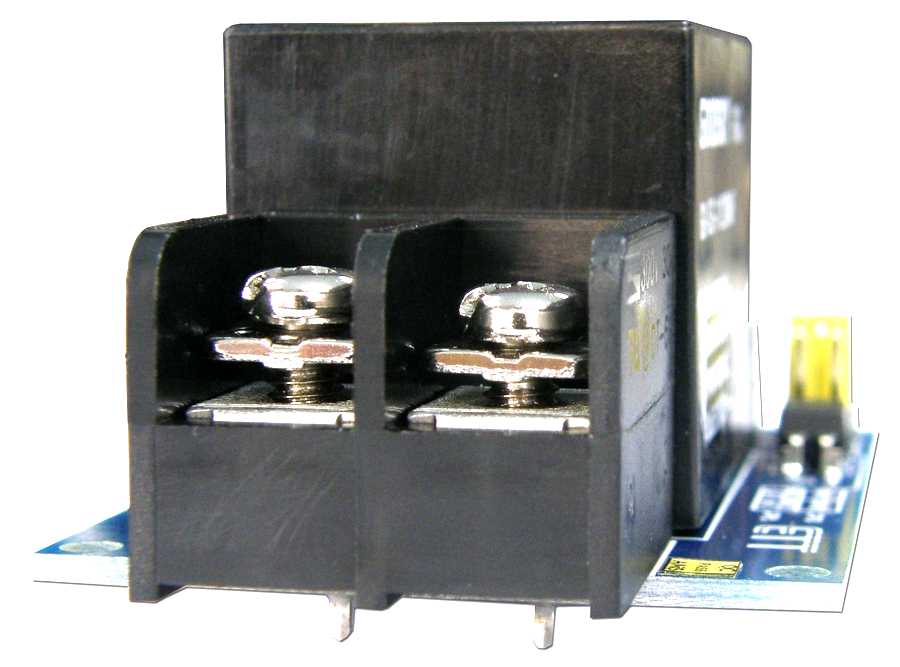

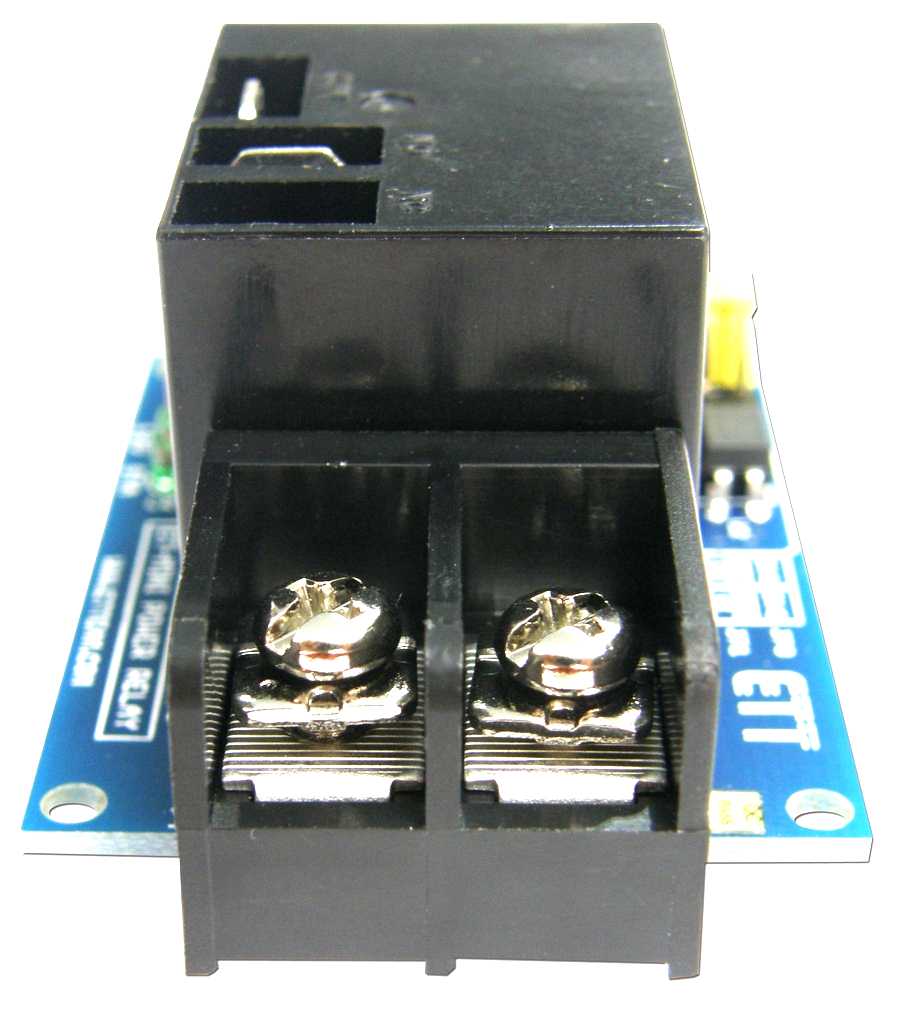

| [ ] ขั้วต่อ OUTPUT ของ RELAY ในแบบ NO สามารถเลือกต่อได้ 2 แบบ คือ ทางขั้ว TERMINAL | ||||||||
| BLOCK 2 PIN BARRIER STYLE (11.1 mm.) และอีกทางต่อออกทางตัว RELAY โดยตรงด้านบนใช้ | ||||||||
| หางปลาเสียบตัวเมีย (16-14 AWG) | ||||||||
| [ ] ขนาด PCB 4.3 x 5.6 cm. (ความสูง 3.2 cm.) | ||||||||
 |
||||||||
 |
||||||||
 |
||||||||
 |
||||||||
 |
||||||||
 |
||||||||
 |
||||||||
 |
||||||||
| ดาวน์โหลด :: Downloads | ||||||||
| 1. คู่มือ | ||||||||
| 2. Catalog | ||||||||
