| ET-MINI PWR ADJ (P-ET-A-00499) [270.- ยังไม่รวม Vat] |
| |
|
|
|

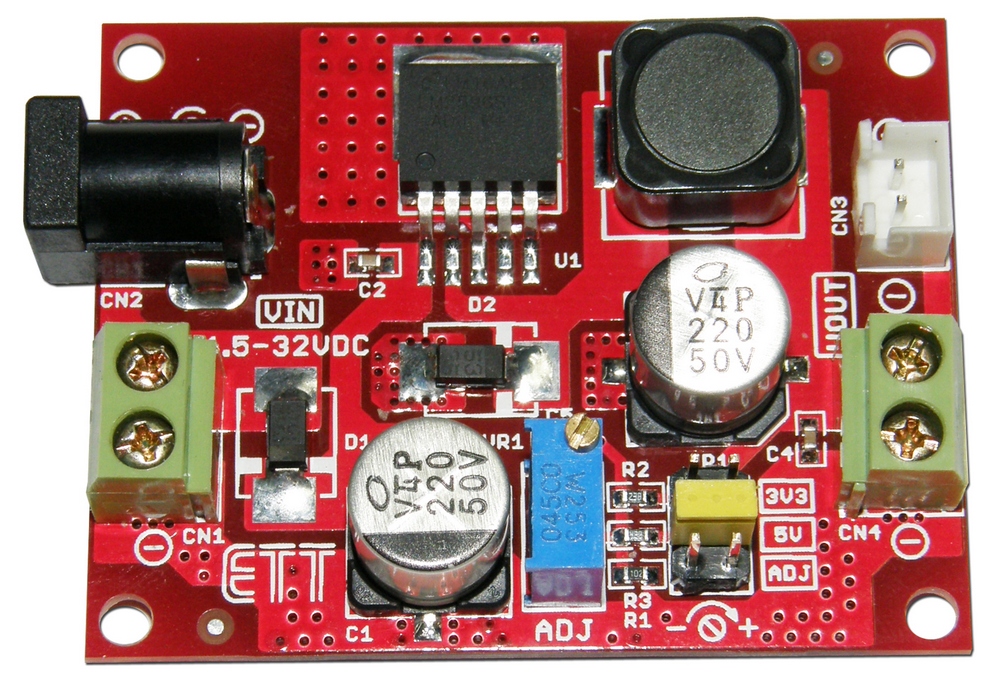

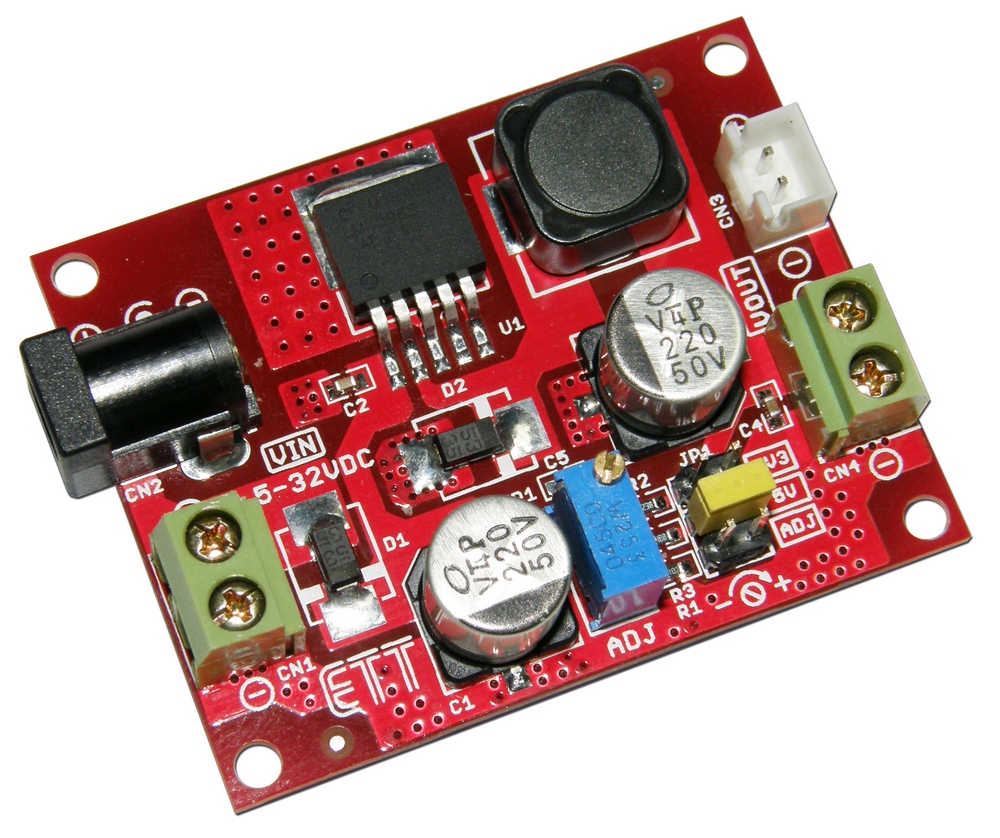

ET-MINI PWR-ADJ เป็นบอร์ด DC POWER SUPPLY ในแบบ SWITCHING STEP DOWN REGULATOR |
|
โดยสามารถปรับค่า OUTPUT DC ได้เอง หรือเลือก JUMPER เป็น DC OUTPUT 5V หรือ 3.3V ได้ |
| |
 |
| |
| |
| |
| คุณสมบัติของ ET-GSM REMOTE I/O ในส่วนวงจร |
| |
| ใช้ IC STEP DOWN เบอร์ LM2596SX-ADJ |
| • กระแส OUTPUT สูงสุด 2A, รับแรงดัน INPUT ได้ 4.5-32 VDC |
| • สามารถปรับแรงดัน OUTPUT ได้ 1.23V-27DVC โดยปรับด้วย VR แบบ TRIMPORT (โดยแรงดัน INPUT |
| จะต้องมากกว่า OUTPUT อยู่อย่างน้อย 2V) |
| • เลือกแรงดัน OUTPUT ได้ 5V หรือ 3.3V โดย JUMPER |
| • ขั้วต่อด้าน INPUT เป็นแบบ 2 PIN TERMINAL และแบบ DC JACK 2.5 mm. |
| • ขนาด PCB 4.3 x 5.6 cm. |
| |
| |
| |
| |
| |
| ดาวน์โหลด |
| |
| 1. Catalog |
| 2. คู่มือ |
| |
| |
| |
