\\Interface > ET-MINI MCP23017

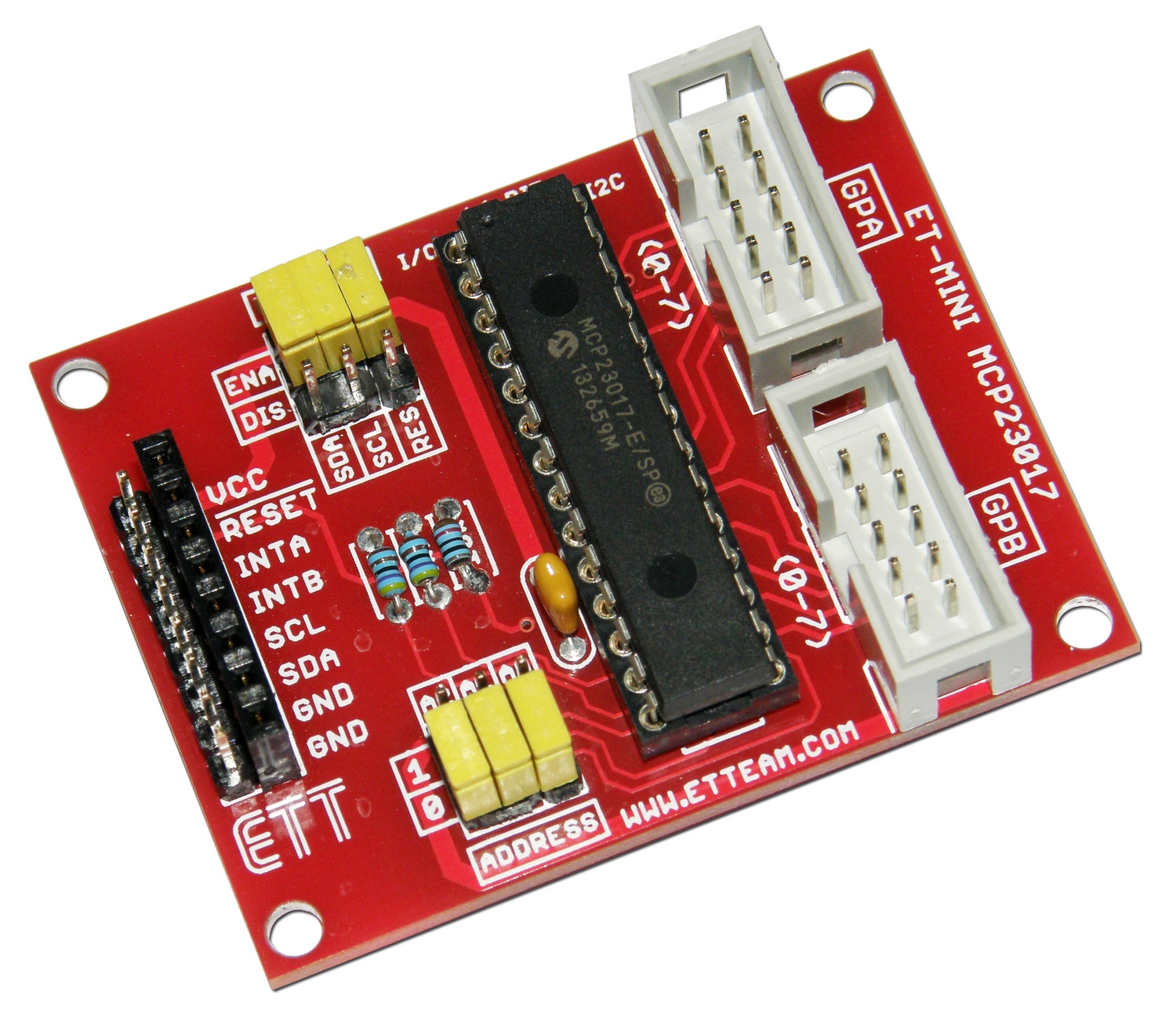

ET-MINI MCP23017 ( P-ET-A-00501) [ 160.-.- ยังไม่รวม Vat]

เป็นบอร์ดขยายจำนวน PORT I/O ให้กับ MCU ต่างๆ โดยมีขนาด 16 BIT I/O สามารถต่อกับ MCU ที่ใช้ไฟ

ได้ตั้งแต่ 1.8V - 5.5V

คุณสมบัติ

• ใช้ IC เบอร์ MCP23017 ของบริษัท MICROCHIP ขนาด 28 PIN DIP

• I/O PORT 16 BIT แบ่งออกเป็น 8 BIT จำนวน 2 PORT ใช้การ INTERFACE แบบ I2C

• สามารถใช้ CLOCK ในการ INTERFACE I2C อยู่ที่ 100KHz, 400KHz, 1.7MHz ใช้ไฟเลี้ยงได้ตั้งแต่ 1.8V-5.5V

สามารถต่อกับ MCU 3.3V ได้

• สามารถ SET ตั้ง ADRESS ให้กับตัว MCP23017 ได้ 8 ตัวใน BUS เดียวกัน

• สามารถกำหนดการเกิด INTERRUPT จาก PORT ได้

• สัญญาณเชื่อมต่อด้าน LOGIC ใช้ขั้วต่อแบบ PIN HEADER 1 x 8 MALE และ 1 x 8 Female

• I/O PORT เป็นแบบ IDE 10 PIN HEADER BLOCK 2 ชุด

• ชุด ET-MINI MCP23017 ... ประกอบด้วย

• ตัวบอร์ด ET-MINI MCP23017

ดาวน์โหลด

1. Manual

2. คู่มือ

4. Catalog

* ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
* บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
