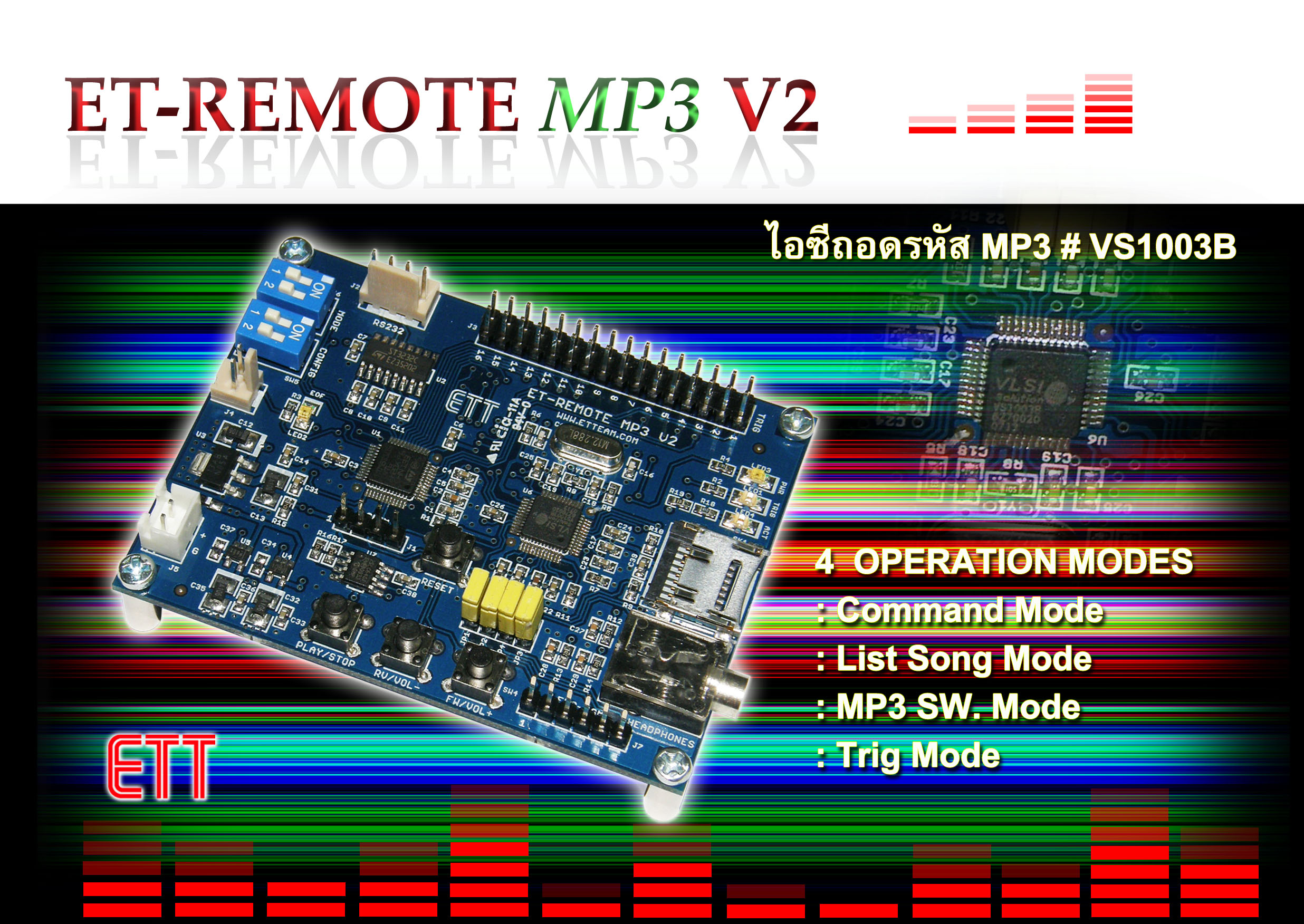

| ET-REMOTE MP3 V2 (P-ET-A-00471) [1,250.00 .- ยังไม่รวม Vat] |
| |
| |
|
| |
เป็นบอร์ดถอดรหัส MP3 รุ่นใหม่ ในราคาที่ถูกลง โดยรับคำสั่งทาง RS232 PORT ในการควบคุมการเล่นไฟล์
จาก MEMORY CARD SD-MICRO ที่เก็บในรูปแบบของ
MP3 หรือ WAV โดยใช้ตัวถอดรหัส MP3 ใช้เบอร์ VS1003B
ของบริษัท VLSI โดยเป็นไอซีถอดรหัส MP3 ที่มีคุณภาพเสียงที่ดีมาก สามารถนำบอร์ดนี้ไปประยุกต์
ใช้งานจัดทำ
โฆษณา, งานแสดงสินค้า, งานพิพิธภัณฑ์ |
| |
|
| |
The latest Board MP3 Decoder that is cheap at the price. It receives Commands through RS232 PORT to control to play files
from MEMORY CARD SD-MICRO in the format of MP3 or WAV. It uses the device No.VS1003B from VLSI to be MP3 Decoder;
this IC MP3 Decoder has high-quality sound, so it is suitable for applying for advertisement, exhibition, or museum. |
| |
|
| |
|
| |
|
| คุณสมบัติของ ET-Remote MP3 V2 :: Specification of ET-REMOTE MP3 V2 |
1. |
ใช้ CPU เบอร์ STM8S105 และตัวถอดรหัส VS1003B ในการทำงาน |
| |
Use CPU No.STM8S105 and VS1003B Decoder |
| |
|
2. |
มี SOCKET ในบอร์ด สำหรับใช้งานกับ SD CARD รุ่น MICRO-SD |
| |
Has SOCKET on board for inserting SD CARD # MICRO-SD |
| |
|
| 3. |
สามารถเลือกการทำงานได้ 4 MODE |
| |
- COMMAND MODE : คือ ควบคุมการเล่น จากคำสั่งที่มาจาก RS232 PORT |
| |
- LIST SONG MODE : คือการเรียกดูรายชื่อ และลำดับไฟล์ใน MICRO-SD |
| |
- MP3 SW MODE : คือการควบคุมการใช้งานด้วย SW. ที่อยู่บนบอร์ด |
| |
- TRIG MODE : คือการใช้สัญญาณ OUTPUT จากภายนอก เข้ามา TRIG เลือกไฟล์ที่จะเล่น โดยมี 16 INPUT หรือจะต่อเป็น SW. 16 ตัว สำหรับ
TRIG เลือกได้ 16 ไฟล์ |
| |
There are 4 operation modes; |
| |
- COMMAND MODE: It controls to play files by Command from RS232 PORT. |
| |
- LIST SONG MODE: It calls to see list of song file and order of file in MICRO-SD. |
| |
- MP3 SW MODE: It controls the operation by SW. on board. |
| |
- TRIG MODE: It uses external OUTPUT to TRIG and choose files. There are 16 INPUTs, or it is interfaced to be 16 SW. for
TRIG to choose 16 files. |
| |
|
| 4. |
ทุกครั้งที่เล่นจบไฟล์ จะให้ OUTPUT เป็น LOGIC 0 ออกทาง CONNECTOR และส่งเป็น COMMAND EOF ออกทาง RS232 สำหรับ COMMAND MODE |
| |
Every time it ends any file, it gives OUTPUT LOGIC 0 through CONNECTOR and it is sent in the format of COMMAND EOF
through RS232 for COMMAND MODE. |
| |
|
| 5. |
เป็นบอร์ดสำหรับใช้งานกับไฟล์ MP3 และ WAV เท่านั้น ไม่สามารถ RECOARD เสียงได้ |
| |
Only supports file MP3 or WAV; it cannot RECORD. |
| |
|
| 6. |
รองรับ MICRO-SD ตั้งแต่ 2GB - 16GB ในระบบ FAT 16 และ 32 |
| |
Support MICRO-SD from 2GB to 16GB in the format of FAT 16 and 32. |
| |
|
| 7. |
สามารถกำหนด BAUDRATE ได้ 4 ค่า คือ 4800, 9600, 57600 และ 115200 |
| |
Set 4 BAUDRATE; 4800, 9600, 57600, and 115200 |
| |
|
| 8. |
ใช้ไฟเลี้ยงบอร์ด DC 5V ขั้วต่อแบบ TYPE B (สามารถใช้กับชุด POWER ของ ETT รุ่น ET-SWITCHING ADAPTER 5V 1.2A TYPE B ราคา *170.-) |
| |
Use DC 5V with Connector TYPE B (it is compatible with POWER SUPPLY from ETT version ET-SWITCHING ADAPTER 5V
1.2A TYPE B ) |
| |
|
| 9. |
OUTPUT สัญญาณเสียงแบบ HEAD-PHONE JACK STEREO |
| |
Use sound OUTPUT in the format of HEAD-PHONE JACK STEREO |
| |
|
| 10. |
ขนาด PCB 8.00 x 6.10 cm. |
| |
PCB size: 8.00 x 6.10 cm. |
| |
|
| 11. |
ในชุด ET-REMOTE MP3 V2 ประกอบด้วย ... |
| |
1. บอร์ด ET-REMOTE MP3 V2 |
| |
2. CD-ROM คู่มือ |
| |
3. สาย ET-RS232 DB9 PIN |
| |
4. สาย 4 PIN RS232 หัวท้าย |
| |
ET-REMOTE MP3 V2 Set consists of
|
| |
1. Board ET-REMOTE MP3 V2 |
| |
2. CD-ROM Users Manual |
| |
3. Cable ET-RS232 DB9 PIN |
| |
4. Cable 4 PIN RS232 |
| |
|
| |
|
| |
|
