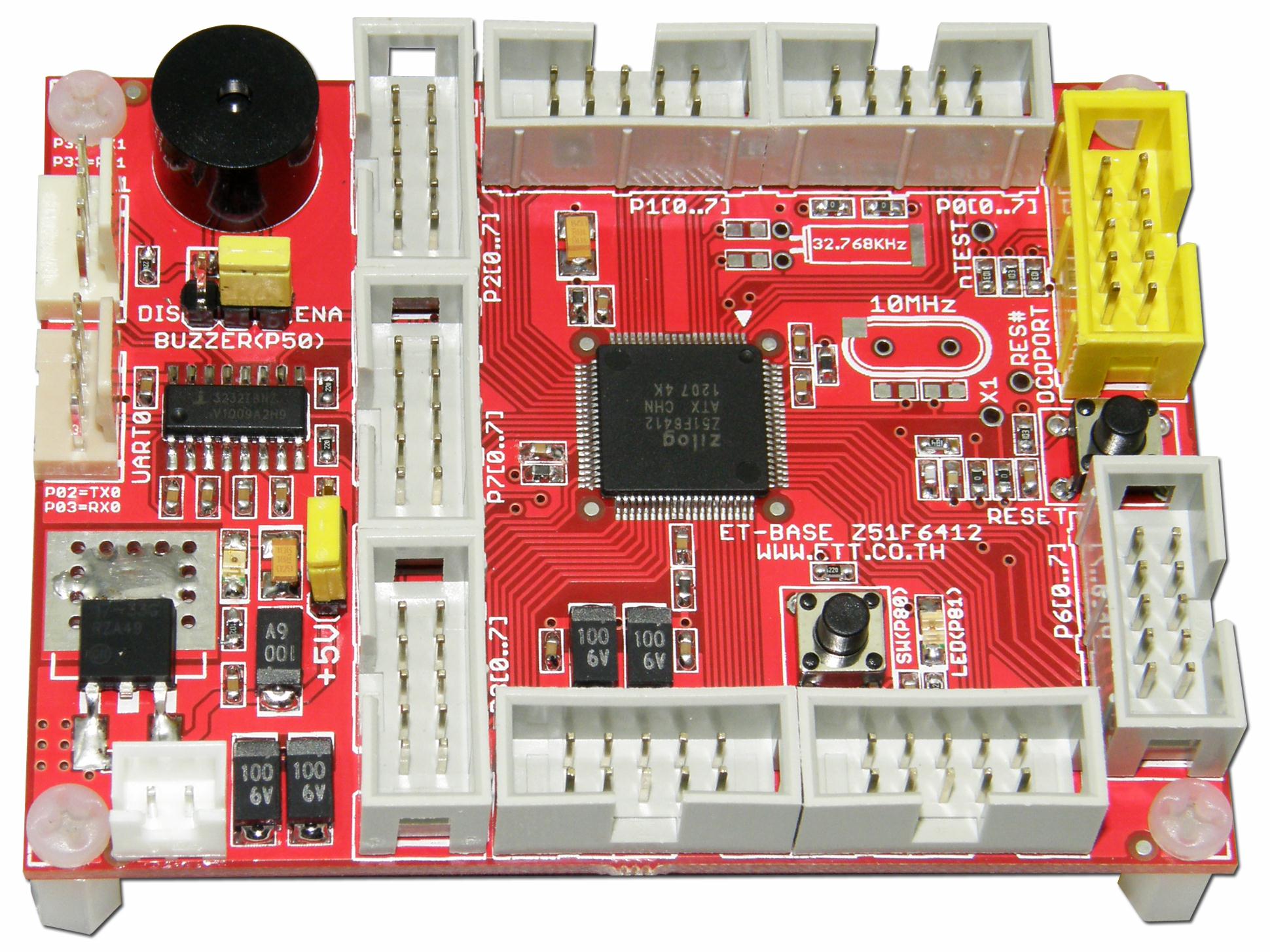

    ET-BASE Z51F6412 (P-ET-A-00475) [620.- ยังไม่รวม Vat]




       ET-BASE Z51F6412 ... เป็นบอร์ดไมโครคอนโทรลเลอร์ ตัวใหม่ล่าสุดในตระกูล MCS51 ที่ผลิตโดยบริษัท ZILOG ที่พัฒนาให้ดีกว่าเดิมอีกมากมาย ในราคาที่ประหยัด พร้อมทั้งเปลี่ยนระบบการทำงานของ I/O ให้มีความพิเศษกว่าเดิม เช่น GPIO PORT ทำเป็น PIN PULL-UP, PIN DEBOUNCE, PIN CHANGE INTERRUPT, USART, SPI, I2C, ADC, PWM, BUZZER CONTROL เพิ่มความเร็วในการทำงานเป็น 2 CLOCK ต่อ 1 คำสั่ง, เพิ่มหน่วยคำนวณคณิตศาสตร์ คูณ และ หาร เลขจำนวนเต็ม 32 BIT, พร้อม A TO D ขนาด 12 BIT, 4 CH UART

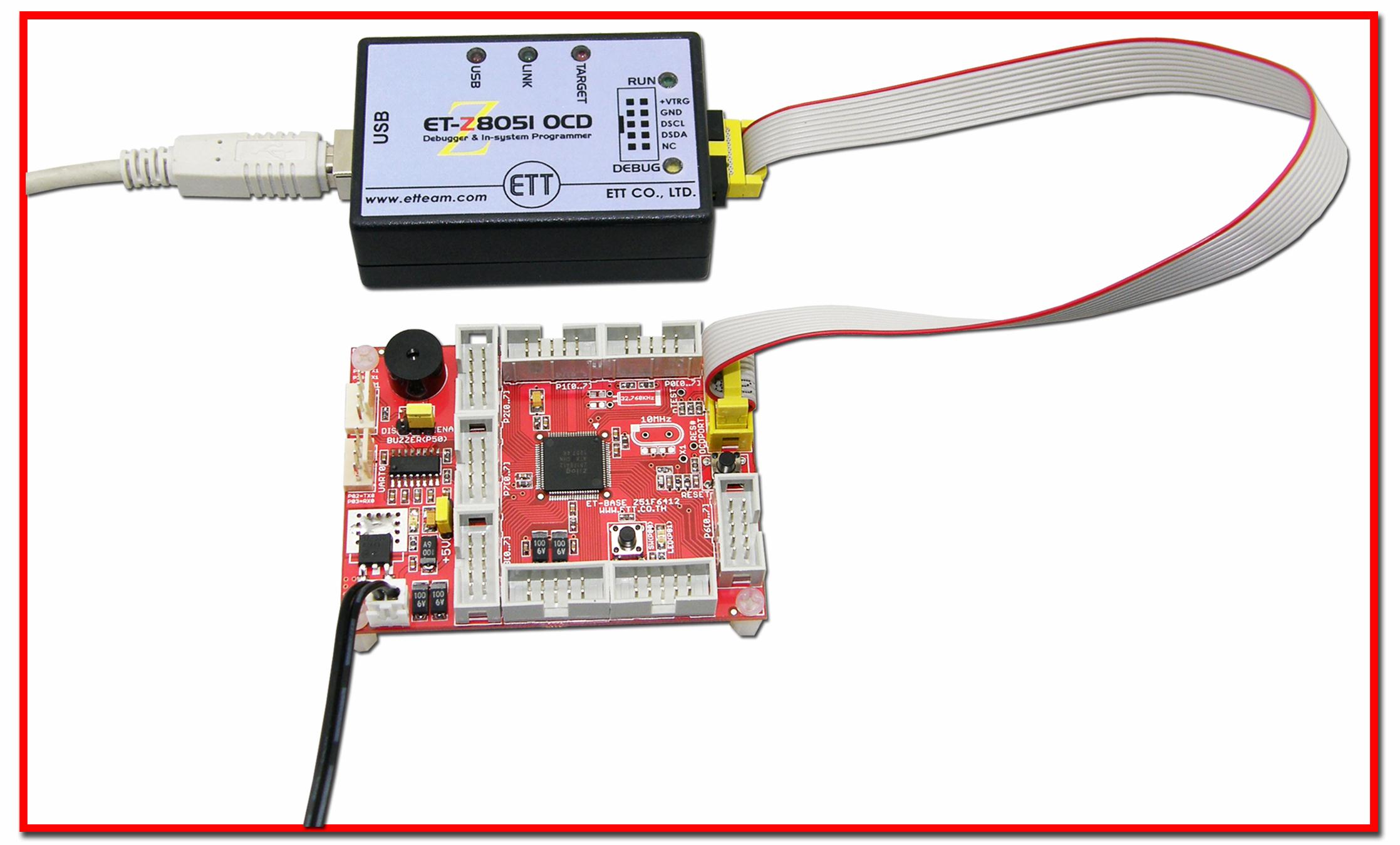

  ตัวอย่างการต่อกับ ET-Z8051 OCD

     คุณสมบัติ
1.
ใช้ MCU ตระกูล Z8051 (MCS51 BY ZILOG) เบอร์ Z51F6412, 80 PIN LQFP เป็น MCU ประจำบอร์ด RUN ความถี่สูงสุด 16 MHz (2 CLOCK / 1 คำสั่ง)
2.
64 KBYTE FLASH PROGRAM / 3 KBYTE XRAM / 256 BYTE IRAM
3. INTERNAL OSC 16 MHz (+/- 2%) ตั้งหาร 2, 4, 8, 16 ได้จากโปรแกรม
4.

66 BIT GPIO PORT สามารถโปรแกรมเป็น I/O แบบต่างๆ ได้ เช่น 15 CH 12 BIT ADC, 4 CH UART, 2 CH SPI, 1 CH I2C ฯลฯ

5. มีวงจร CALCULATOR สำหรับการคูณ การหาร เลขจำนวนเต็มขนาด 32 บิต
6. WATCH TIMER และ WATCH DOG TIMER
7. PROGRAMMABLE BROWN-OUT DETECT (1.6V, 2.5V, 3.6V และ 4.2V) ท มีวงจรรองรับ CRYSTAL ความถี่ 10MHz และ 32KHz (เป็น OPTION)
8.

รองรับการโปรแกรมแบบ IN-SYSTEM PROGRAMMING (ISP) และแบบ DEBUGGER ทางขั้ว 10 PIN HEADER ด้วยชุด ET-Z8051 OCD (สั่งซื้อเพิ่มเติม ราคา * 850.-)

9. 64 BIT GPIO PORT เป็นขั้วต่อแบบ 10 PIN HEADER จำนวน 8 ตัว สำหรับต่อ ประยุกต์ใช้งาน เช่น A/D, I2C, SPI, UART, INPUT, OUTPUT
10. PORT RS232 พร้อม LINE DRIVER จำนวน 2 ช่อง แบบ 4 PIN ETT
11. มี BUZZER พร้อม JUMPER, 1 SW กดติดปล่อยดับใช้ทดสอบ
12. มี 1 LED ใช้ทดสอบ, 1 SW RESET
13. ขั้วต่อ 10 PIN HEADER OCD-PORT มาตรฐาน ZILOG ใช้ต่อ PROGRAM และ DEBUGGER ด้วยชุด Z8051 ON-CHIP-DEBUGGER หรือชุด ET-Z8051 OCD
14.

POWER SUPPLY ใช้กับบอร์ด +5VDC พร้อม REGULATE แบบ 3.3V/1A ON BOARD มี JUMPER เลือกได้ว่าจะใช้ MCU ทำงานที่ 5V หรือ 3.3V เพื่อความสะดวก ในการต่อ I/O ได้ ขั้วต่อ POWER แบบ 2 PIN (สามารถใช้กับรุ่น ET-SWITCHING ADAPTER 5V 1.2A TYPE B (A-AP-A-00079) ราคา * 170.-)

15. ขนาด PCB 8.23 x 6.20 cm.
15. ชุด ET-BASE Z51F6412 ... ประกอบด้วย
  1. บอร์ด ET-BASE Z51F6412
  2. CD-ROM คู่มือ และโปรแกรม




     ดาวน์โหลด
     1. คู่มือภาษาไทย
     2. User's Manual
     4. บทความแนะนำ Z8051
     5. Z51F6412 Product Brief
     6. Z51F6412 Spec
     7. Catalog
