Interface > ET-MINI MP3 V2

ET-MINI MP3 V2 (P-ET-A-00413) [650.- ยังไม่รวม Vat]

ชุด ET-MINI MP3 V2 และชุด ET-MP3 STAND ALONE MODULE เป็นชุดถอดรหัสไฟล์ MP3 และ

SOCKET SD CARD ที่สามารถเชื่อมต่อรวมกันเป็นเครื่องเล่น MP3 ได้โดยตรงโดยไม่ต้องต่อกับ

ระบบไมโครคอนโทรลเลอร์

คุณสมบัติ

ET-MINI MP3 เป็นชุดถอดรหัสไฟล์ MP3/WMA/MIDI เพื่อแปลงเป็นเสียง โดยในรุ่นที่สองนี้ได้เลือกใช้

ไอซี ของ VLSI เบอร์ VS1003B (ของแืท้จาก VLSI ไม่ใช่ของ COPY) เป็นไอซีถอดรหัสไฟล์ MP3 ที่มีคุณภาพที่ดีมาก

และใช้งานง่ายที่สุดตัวหนึ่ง พร้อมทั้งมีภาค OUTPUT แบบ Analog สัญญาณเสียงในแบบ Stereo

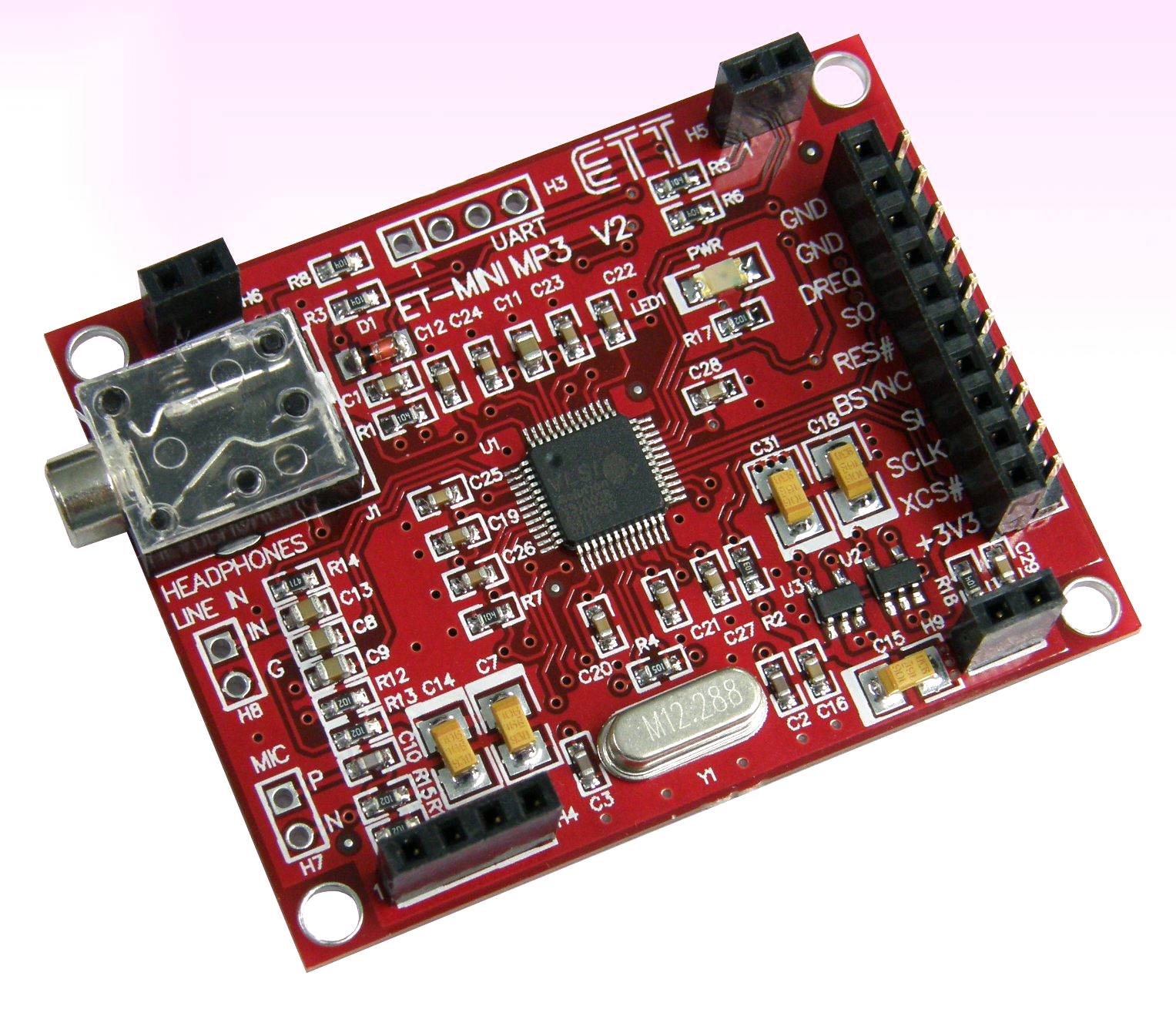

คุณสมบัติของบอร์ด ET-MINI MP3 V2

1. ใช้ไอซีถอดรหัสไฟล์ MP3 ของ VLSI เบอร์ VS1003B

2. สามารถถอดรหัสไฟล์ MP3 ซึ่งใช้การเข้ารหัสแบบ MPEG1.0 & 2.0 Audio Layer III (CBR+VBR+ARB)

รวมทั้ง WMA 4.0/4.1/7/8/9 All Profiles (5-384 kbit/s) WAV (PCM+IMA ADPCM) และ

General MIDI/SP-MDI Files

3. สามารถเข้ารหัสสัญญาณเสียงจากไมโครโฟนให้เป็นข้อมูลแบบมาตรฐาน ADPCM ได้

4. รองรับการส่งถ่ายข้อมูลแบบต่อเนื่อง (Streaming Data) สำหรับไฟล์ข้อมูลแบบ MP3 หรือ WAVE ได้

5. มีคำสั่งปรับแต่งเสียงทุ้ม (Bass Control) และเสียงแหลม (Treble Control)

6. ทำงานด้วยสัญญาณนาฬิกา 12.288 MHz โดยสามารถคูณความถี่ได้จาก PLL ภายใน

7. มีวงจรแปลงกลับข้อมูลเสียงแบบ DAC คุณภาพสูง พร้อมวงจรภาคขยายเสียงแบบ Stereo

สามารถนำสัญญาณเสียง Audio Out ที่ได้ไปต่อเข้ากับชุดขยายเสียง หรือชุดหูฟังแบบ Stereo มาตรฐาน

ซึ่งมีค่า Impedance ประมาณ 30 โอมห์ ได้ทันที โดยขั้วต่อสัญญาณเสียง Audio Out ของบอร์ดเลือกใช้

Jack Sterep คุณภาพดี สามารถต่อกับชุดหูฟัง หรือชุดขยายเสียงของคอมพิวเตอร์ส่วนบุคคล (PC) ได้ทันที

8. ทำงานที่แรงดันไฟตรง (DC) 3V-3.3V พร้อมมี LED แสดงสถานะของแหล่งจ่าย Power ให้ทราบ

9. รองรับการเชื่อมต่อสัญญาณกับไมโครคอนโทรลเลอร์ผ่านทางพอร์ตอนุกรม SPI

10. สามารถดัดแปลงการทำงานของบอร์ดให้เป็นเครื่องเล่น MP3 แบบ Stand Alone โดยไม่ต้องใช้

การควบคุมการทำงานจากไมโครคอนโทรลเลอร์ได้ (ดูรายละเอียดเพิ่มเติมได้จาก Application Note

ของ VLSI)

11. ขนาดบอร์ด 4.3 x 5.6 cm.

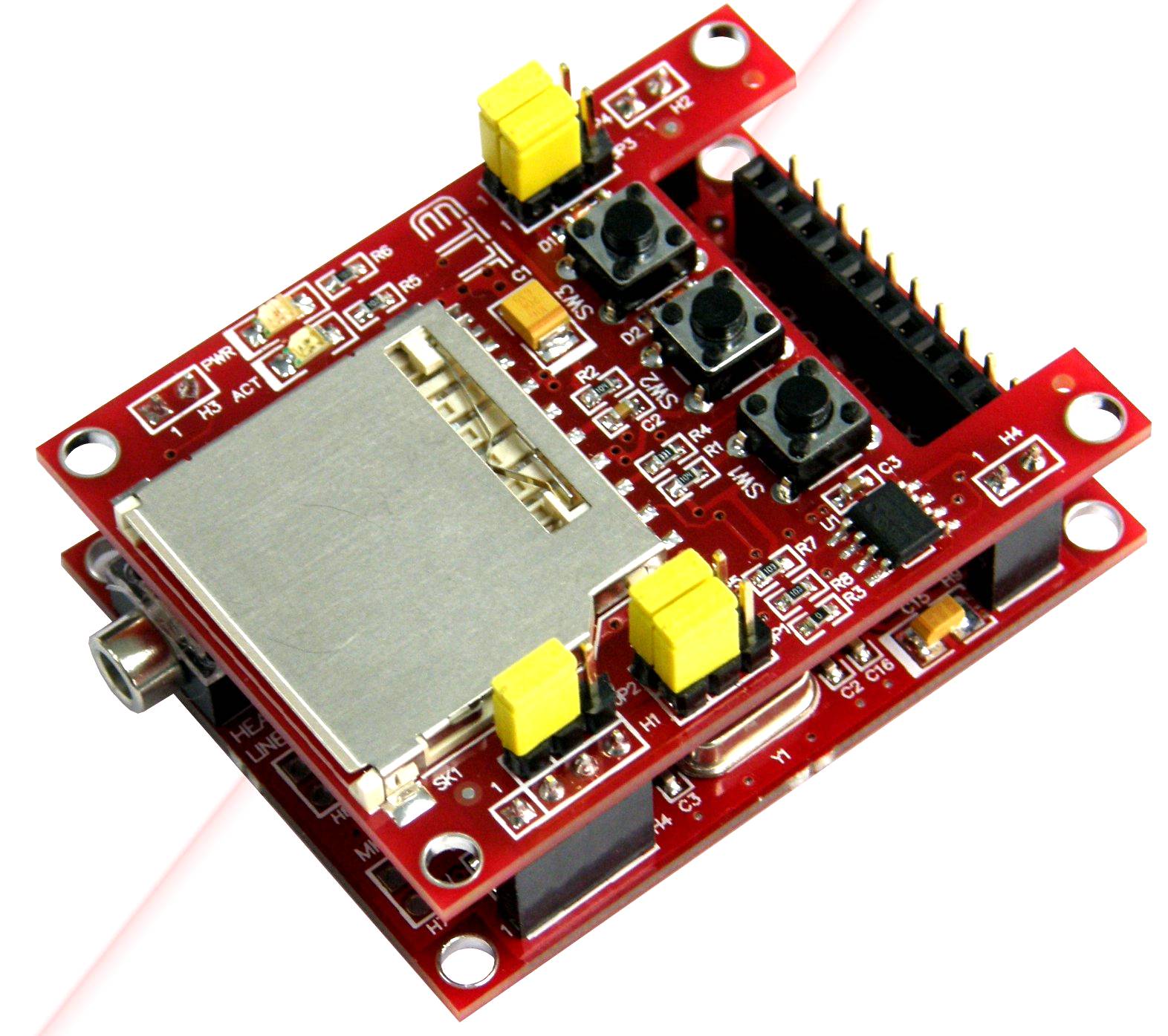

รูปแสดงตัวอย่างการเชื่อมต่อระหว่าง ET-MINI MP3 V2 กับ ET-MP3 STAND ALONE MODULE

ดาวน์โหลด
