    ET-STM32F ARM KIT & TFT LCD (P-ET-A-00417) [3,150.- ยังไม่รวม Vat]

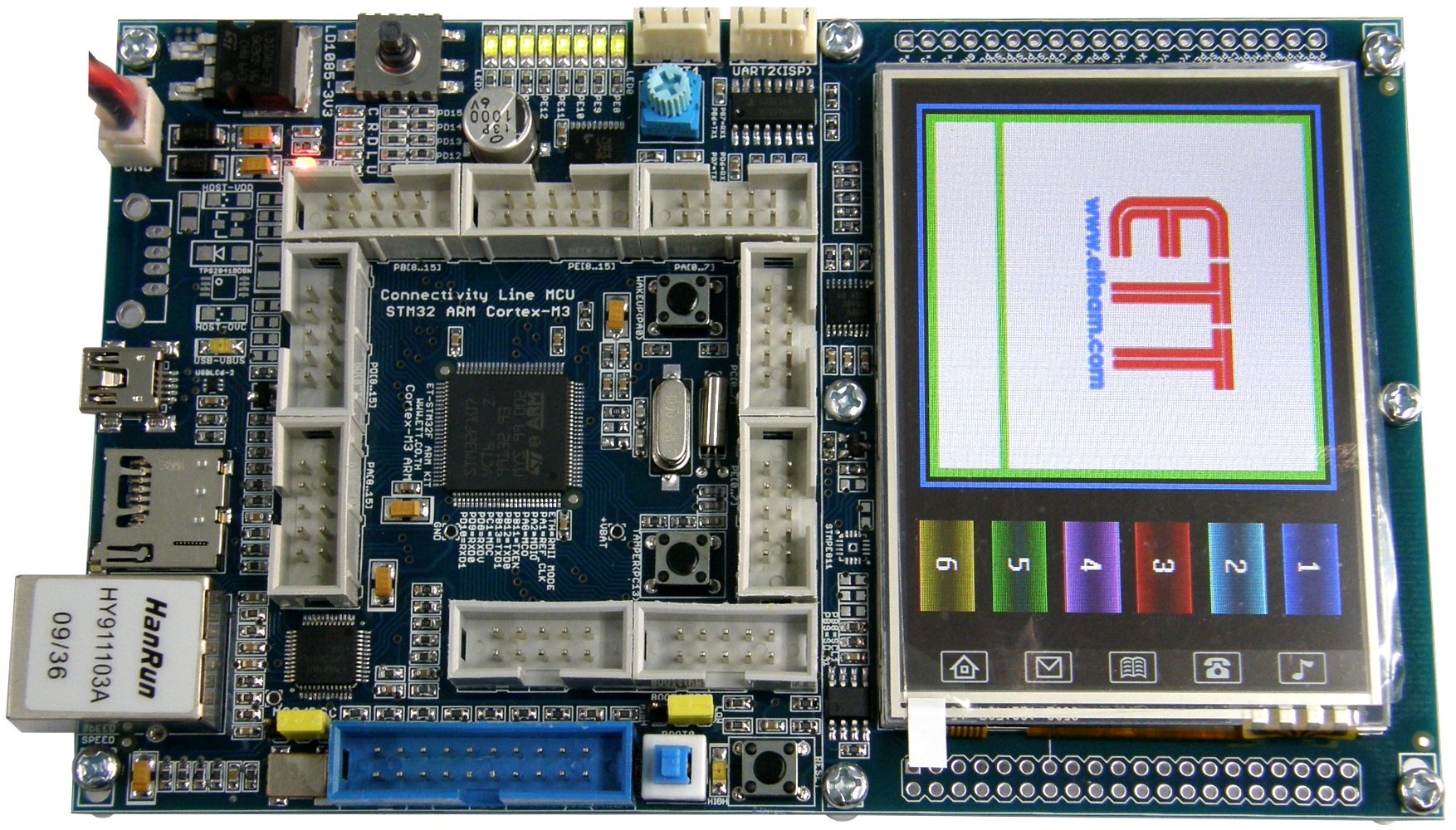

          บอร์ด ET-STM32F ARM KIT เป็นบอร์ดไมโครคอนโทรลเลอร์ในตระกูลของ ARM CORTEX M3 เป็นไมโครคอนโทรลเลอร์แบบ 32 BIT ขนาด 100 PIN (LQFP) เบอร์ STM32F107VCT6 ของบริษัท ST โดยพัฒนาปรับปรุงจาก รุ่น STM32F103 ให้มีความสามารถสูงขึ้นกว่าเดิม โดยเพิ่มเติมส่วน ETHERNET LAN และ USB
          ในบอร์ดรุ่นนี้ทาง อีทีที ได้ออกแบบรองรับทั้งในกลุ่มผู้ใช้ศึกษาเรียนรู้ ทดลอง รวมไปถึงการจะนำไปดัดแปลง ประยุกต์ใช้งานจริงได้ด้วย โดยโครงสร้างจะมีอุปกรณ์พื้นฐานต่างๆ ที่จำเป็นต่อการศึกษาเรียนรู้ เช่น LED OUTPUT, PUSH BUTTON SW, JOY SW, VOLUME ปรับค่า A TO D และนอกจากนี้ยังมีอุปกรณ์ในระดับสูงไว้รองรับการใช้งาน เช่น USB DEVICE / HOST / OTG, SD CARD, ETHERNET LAN, GRAPHIC LCD, RS232 ฯลฯ


     คุณสมบัติ
1.
โปรแกรมแบบ IN-SYSTEM PROGRAMMING (ISP) ผ่านทาง USART 2 BOOT-LOADER (RS232) ไม่ต้องซื้อเครื่องมือ COPY ใดๆ เพิ่มเติม
2.

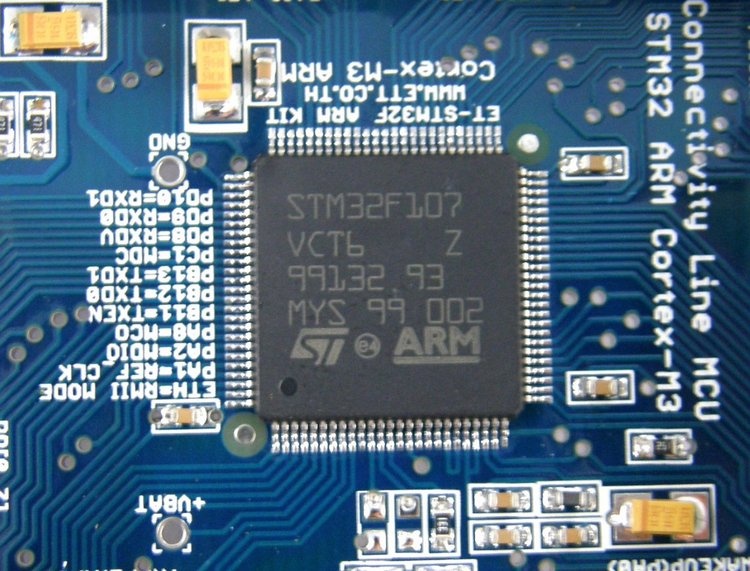

ใช้ MCU ตระกูล ARM CORTEX M3 เบอร์ STM32F107VCT6 ของ ST ซึ่งเป็น MCU ขนาด 32 BIT, ขนาด 100 ขา (LQFP)
3. มีหน่วยความจำโปรแกรมแบบ FLASH ขนาด 256 KB, RAM 64 KB, A TO D ขนาด 12 BIT 16 ช่อง, D TO A ขนาด 12 BIT 2 ช่อง
4. ใช้ CRYSTAL ขนาด 25.00 MHz สามารถประมวลผลด้วยความเร็วสูงสุดที่ 72 MHz โดยใช้ PLL ภายในตัว MCU เอง
5.
มีวงจร RTC พร้อม X ‘ TAL 32.768 KHz และ BATTERY BACKUP (OPTION)
6.
มีวงจรเชื่อมต่อกับ JTAG ARM ขนาดมาตรฐาน 20 PIN เพื่อทำการ DEBUG แบบ REAL TIME ได้
7.
มีวงร USB 2.0 แบบ FULL SPEED รองรับการทำงานแบบ DEVICE / (HOST / OTG (OPTION)) ภายในตัว
8.
มีวงจร ETHERNET LAN 10/100 Mb ขั้วต่อแบบ RJ45
9.
มีวงจรต่อหน่วยความจำแบบ SD CARD (MICRO SD) โดยเชื่อมต่อแบบ SPI
10.
มีวงจร PUSH BUTTON SWITCH จำนวน 2 ชุด พร้อม SWITCH RESET
11.
มีวงจร JOY SWITCH ในแบบ 5 ทิศทาง
12.
มีวงจร LED OUTPUT จำนวน 8 ชุด พร้อมวงจร BUFFER
13.
มีวงจรตัวต้านทานปรับค่า ใช้ทดสอบ A/D
14.
มีวงจสื่อสาร RS232 โดยใช้ขั้วแบบ 4 PIN ETT จำนวน 2 ช่อง
15.
มี 80 BIT GPIO ใช้งานได้อิสระ 72 BIT GPIO (สามารถต่อกับ I/O ที่ระดับ 5V ได้ ยกเว้น A TO D ไม่เกิน 3.3V) โดยขั้วต่อแบบ 10 PIN IDE จำนวน 9 ชุด สามารถเลือกใช้งานในแบบ 72 BIT GPIO หรือใช้งานเป็นฟังก์ชั่นอื่นๆ เช่น A/D, D/A, I2C, CAN, ETHERNET
16.
POWER SUPPLY ใช้กับบอร์ด 5VDC (สามารถใช้กับรุ่น ET-SWITCHING ADAPTER 5V 1.2A TYPE B
(A-AP-A-00079) * ราคา 170.-) ขั้วต่อแบบ 2 PIN พร้อมวงจร REGULATE เบอร์ LD1085-3V3
17.
ขนาดบอร์ด PCB 15.3 X 9 cm.



     ET-STM32F ARM KIT & TFT LCD จะประกอบด้วย
1.
LCD แบบ TFT COLOR พร้อมส่วน TOUCH SCREEN ขนาด 240 x 320 PIXEL, หน้าจอ 3.2 นิ้ว, ความละเอียดสี 65536 สี, ใช้ SINGLE CHIP DRIVER เบอร์ SPFD 5408A
2.
CHIP TOUCH SCREEN CONTROLLER เบอร์ ADS7846 (ON BOARD)


     ในชุดประกอบด้วย
1.
ตัวบอร์ด
2.
CD - ROM คู่มือ และตัวอย่างโปรแกรม
3. สาย DOWNLOAD ET-RS232 DB 9 PIN


     ออปชั่นที่ต้องซื้อเพิ่ม
1.
CABLE USB 2.0 AM/BM 1.8M/สีฟ้า (A-CB-A-00043) ราคา 65.- (ยังไม่รวม VAT)


2.
สาย LAN CROSS 2M (P-CB-A-00027) ราคา 100.- (ยังไม่รวม VAT)


3. สาย LAN DIRECT 2M (P-CB-A-00028) ราคา 100.- (ยังไม่รวม VAT)


4.

ET-SWITCHING ADAPTER 5V 1.2A TYPE B (A-AP-A-00079 )ราคา 170.- (ยังไม่รวม VAT)
เป็น Power Supply แบบ Switching มีมาตรฐาน มอก., UL, TUV, CE, และ SA รับรอง
INPUT 100-240VAC แบบขั้วปลั๊ก 2 ขา
OUTPUT 5VDC 1.2A โดยจะเป็นขั้วแบบ HOUSING 2.50mm. 2PIN





     ดาวน์โหลด
     1. Manual
     2. Catalog


     บทความ

     1. มินิรีวิว ET-STM32F ARM KIT+LCD
