บทความ ARM7
ตอนที่ 6 ทดลองตัวอย่างโปรแกรม ADC์

โดย ทีมงานอีทีที

ฮาร์ดแวร์และซอฟต์แวร์


1. บอร์ดไมโครคอนโทรลเลอร์ ET-BASE ARM2103

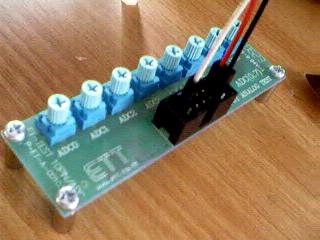

2. บอร์ดทดสอบการทำงานแปลงเอนาล็อกเป็นดิจิทัล ET-TEXT 10PIN/ADC
3. สายเชื่อมต่อ ET-FF BOX120
4. ตัวแปลง USB เป็น RS232 รุ่น ET-USB/RS232
5. โปรแกรม Terminal (Hyper Terminal)
6. acer Aspire 5051 (Windows XP Home)
7. ตัวแปลงไฟกระแสสลับเป็นกระแสตรง 5โวลต์ รุ่น ET-5VD

ขั้นตอนการทดลอง

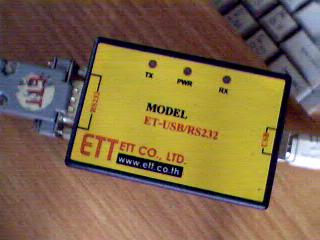

1. ต่อ ET-USB/RS232 เข้ากับพอร์ตอนุกรม และเสียบขั้ว RS232 เข้ากับบอร์ด ET-BASE ARM2103 (ถ้ามี RS232 อยู่แล้วก็เชื่อมต่อสาย RS232 เข้ากับพอร์ต) ที่ UART0
2. ต่อแหบ่วจ่ายไฟเข้ากับบอร์ด ET-BASE ARM2103

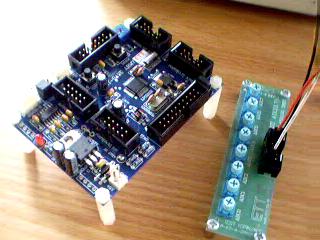

3. ต่อ VCC และ GND จาก ET-BASE ARM2103 เข้ากับบอร์ด ET-TEXT 10PIN/ADC
4. คอมไพล์และดาวน์โหลด HEX ของตัวอย่างเข่าบอร์ด
5. เปิดโปรแกรม Hyper Terminal เพื่อเชื่อมต่อกับพอร์ต RS232 แล้วดูผลการทำงาน

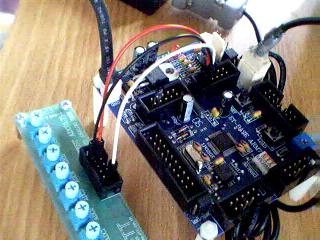

6. ต่อสายเชื่อมต่อจากขา P.22 ของ ET-BASE ARM2103 เข้ากับขาที่ 1 (ใช้ VR ตัวแรก) ของบอร์ด ET-TEXT 10PIN/ADC

ตัวอย่างโปรแกรม

/*****************************************************/
/* Examples Program For "ET-ARM7 BASE LPC2103" Board */
/* Target MCU : Philips ARM7-LPC2103 */
/* : X-TAL : 19.6608 MHz */
/* : Run Speed 58.9824MHz (With PLL) */
/* Keil Editor : uVision3 V3.03a */
/* Compiler : Keil CARM V2.50a */
/* Create By : Eakachai Makarn (WWW.ETT.CO.TH) */
/* Last Update : 17/April/2006 */
/* Function : Example Display ADC0(P0.22)-> UART0 */
/*****************************************************/
// Used GPIO0.22 = AIN0 (ADC0) Measure Voltage
// Display Result on UART0(9600,N,8,1)

#include <LPC2103.H> // LPC2103 MPU Register
#include <stdio.h> // For Used Function printf

/* pototype section */
void init_serial0 (void); // Initil UART-0
int putchar (int ch); // Put Char to UART-0
int getchar (void); // Get Char From Uart-0
void delay(unsigned long int); // Delay Time Function

unsigned int val; // ADC Result (HEX)
float volt; // ADC Result Volt

int main(void)
{

init_serial0(); // Initial UART0 = 9600,N,8,1
printf("ET-ARM7 BASE LPC2103...TEST ADC-0(P0.22)\n"); // Call prinff Function

// Initial ADC0 (GPIO-0.22) By Set PINSEL1[13:12=11]
// xxxx xxxx xxxx xxxx xx11 xxxx xxxx xxxx
PINSEL1 &= 0xFFFFCFFF; // Select ADC0 Pin Connect P0.22
PINSEL1 |= 0x00003000;

// Initial ADC0 (ADCR=0x01210601)
ADINTEN = 0; // Disable ADC Interrupt
ADCR &= 0x00000000; // Clear All Bit Control
ADCR |= 0x00000001; // Select ADC = AIN0
ADCR |= 0x00000600; // ADC Clock = VBP(PCLK) / 7
ADCR |= 0x00010000; // Busrt = 1 = Conversion Continue
ADCR &= 0xFFF1FFFF; // CLKS = 000 = 10Bit : 11 Cycle Clock Conversion
ADCR |= 0x00200000; // PDN = 1 = Active ADC Module
ADCR &= 0xFF3FFFFF; // TEST[1:0] = 00 = Normal Mode
ADCR &= 0xF7FFFFFF; // EDGE = 0 = Conversion on Falling Edge
ADCR |= 0x01000000; // START = 001 = Start Conversion Now

// Start Test Read ADC0 and Display on UART0 //
while(1) // Loop Continue
{
do // Loop Read ADC0
{
val = ADDR0; // Read A/D Data Register
}
while ((val & 0x80000000) == 0); // Wait ADC Conversion Complete
val = (val >> 6) & 0x03FF; // Shift ADC Result to Integer
volt = val * 3.3 / 1023.0; // Volt = ADC Result x [3.3V / 1024]
printf("\rADC0 Result = %1.1f Volt.",volt); // Display 3-Digit Result(0-3.3V)
delay(10000);
}
}

/******************************/
/* Initial UART0 = 9600,N,8,1 */
/* VPB(pclk) = 29.4912 MHz */
/******************************/
void init_serial0 (void)
{
PINSEL0 &= 0xFFFFFFF0; // Reset P0.0,P0.1 Pin Config
PINSEL0 |= 0x00000001; // Select P0.0 = TxD(UART0)
PINSEL0 |= 0x00000004; // Select P0.1 = RxD(UART0)

U0LCR &= 0xFC; // Reset Word Select(1:0)
U0LCR |= 0x03; // Data Bit = 8 Bit
U0LCR &= 0xFB; // Stop Bit = 1 Bit
U0LCR &= 0xF7; // Parity = Disable
U0LCR &= 0xBF; // Disable Break Control
U0LCR |= 0x80; // Enable Programming of Divisor Latches

// U0DLM:U0DLL = 29.4912MHz / [16 x Baud]
// = 29.4912MHz / [16 x 9600]

// = 192 = 0x00C0
U0DLM = 0x00; // Program Divisor Latch(192) for 9600 Baud
U0DLL = 0xC0;

U0LCR &= 0x7F; // Disable Programming of Divisor Latches

U0FCR |= 0x01; // FIF0 Enable
U0FCR |= 0x02; // RX FIFO Reset
U0FCR |= 0x04; // TX FIFO Reset
U0FCR &= 0x3F;
}

/****************************/
/* Write Character To UART0 */
/****************************/
int putchar (int ch)
{
if (ch == '\n')

{
while (!(U0LSR & 0x20)); // Wait TXD Buffer Empty
U0THR = 0x0D; // Write CR
}
while (!(U0LSR & 0x20)); // Wait TXD Buffer Empty
return (U0THR = ch); // Write Character
}

/*****************************/
/* Read Character From UART0 */
/*****************************/
int getchar (void)
{
while (!(U0LSR & 0x01)); // Wait RXD Receive Data Ready
return (U0RBR); // Get Receice Data & Return
}

/***********************/
/* Delay Time Function */
/* 1-4294967296 */
/***********************/
void delay(unsigned long int count1)
{
while(count1 > 0) {count1--;} // Loop Decrease Counter
}
